Bicouche auto-adhésif apparent autoprotégé sans isolant sur maçonnerie
Procédé : IKO DUO STICK (Document Technique d’Application)

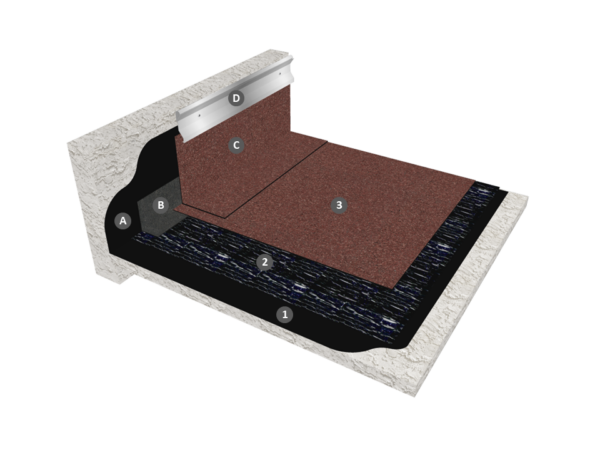

Élément porteur :
Maçonnerie
Partie courante :
1 : IKOpro Primaire bitume Adérosol SR
2 : IKO DUO STICK L3 T3 SI (Classement F5 I5 T3, pente ≤ 100%)
Ou IKO DUO STICK L3 T4 SI (Classement F5 I3 T4)
3 : IKO DUO FUSION AR/F
Relevés :
A : IKOpro Primaire bitume Adérosol SR
B : IKO EQUERRE 25
C : IKO RLV ALU/F ou IKO RLV ALU AR/F
D : Dispositif d’écartement des eaux de ruissellement
TERRASSES INACCESSIBLES APPARENTES NON-ISOLÉES
SUR ÉLÉMENT PORTEUR EN MAÇONNERIE
Éléments porteurs en maçonnerie conformes à la norme NF DTU 20.12 et non traditionnels bénéficiant d’un Document Technique d’Application favorable pour cet emploi.
ÉTANCHÉITÉ EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– une feuille d’étanchéité auto-adhésive à froid, à base de liant bitume élastomère SBS, armée d’un non-tissé polyester stabilisé, d’épaisseur minimale 2,5 mm, type IKO DUO STICK L3 T3 SI, IKO DUO STICK L3 T4 SI.
– une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un voile de verre, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION AR/F, autoprotégée par paillettes d’ardoise, soudée sur la première feuille. Les recouvrements sont soudés sur 6 cm minimum. Les joints de la seconde couche sont décalés de 10 cm au moins, par rapport à la première couche. L’adhésivité de la première couche est réactivée par la soudure à l’avancement de la deuxième couche. Au-delà de 20 % de pente, la feuille est fixée en tête.
RELEVÉS D’ÉTANCHÉITÉ
L’étanchéité des relevés est constituée par :
– un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– une équerre de renfort (0.25 m de développé) en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 25, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
Descriptif
TERRASSES INACCESSIBLES APPARENTES NON-ISOLÉES
SUR ÉLÉMENT PORTEUR EN MAÇONNERIE
Éléments porteurs en maçonnerie conformes à la norme NF DTU 20.12 et non traditionnels bénéficiant d’un Document Technique d’Application favorable pour cet emploi.
ÉTANCHÉITÉ EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– une feuille d’étanchéité auto-adhésive à froid, à base de liant bitume élastomère SBS, armée d’un non-tissé polyester stabilisé, d’épaisseur minimale 2,5 mm, type IKO DUO STICK L3 T3 SI, IKO DUO STICK L3 T4 SI.
– une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un voile de verre, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION AR/F, autoprotégée par paillettes d’ardoise, soudée sur la première feuille. Les recouvrements sont soudés sur 6 cm minimum. Les joints de la seconde couche sont décalés de 10 cm au moins, par rapport à la première couche. L’adhésivité de la première couche est réactivée par la soudure à l’avancement de la deuxième couche. Au-delà de 20 % de pente, la feuille est fixée en tête.
RELEVÉS D’ÉTANCHÉITÉ
L’étanchéité des relevés est constituée par :
– un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– une équerre de renfort (0.25 m de développé) en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 25, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
Autres documents
– NF DTU 20.12 « Gros oeuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité »
– NF DTU 43.1 « Travaux d’étanchéité des toitures terrasses avec éléments porteurs en maçonnerie »
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
