Bicouche auto-adhésif apparent autoprotégé sans isolant sur maçonnerie, cas de la terrasse technique ou à zone technique
Procédé : IKO DUO STICK (Document Technique d’Application)
Élément porteur :
Uniquement sur maçonnerie de type A sans bac collaborant conforme au DTU 20.12 et pour des surfaces limitées à 20 m2 (Pente < 5%)
Partie courante : Classement F5 I5 T3

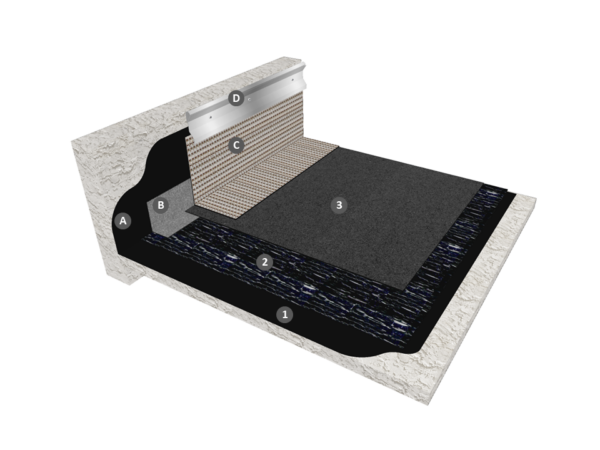

1 : IKOpro Primaire bitume Adérosol SR
2 : IKO DUO STICK L3 ADH
3 : IKO DUO FUSION L4 3000 AR/F
Relevés :
A : IKOpro Primaire bitume Adérosol SR
B : IKO EQUERRE 25
C : IKO RLV ALU/F ou IKO RLV ALU PLUS AR/F
D : Dispositif d’écartement des eaux de ruissellement
TERRASSES TECHNIQUES OU À ZONES TECHNIQUES APPARENTES NON-ISOLÉES
SUR ÉLÉMENT PORTEUR EN MAÇONNERIE
Éléments porteurs en maçonnerie de type A sans bac collaborant conforme au DTU 20.12 et pour des surfaces limitées à 20 m2, conformes à la norme NF P 84-203 (réf. DTU 20.12) et non traditionnels bénéficiant d’un Document Technique d’Application favorable pour cet emploi.
ÉTANCHÉITÉ EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une feuille d’étanchéité auto-adhésive à froid, à base de liant bitume élastomère SBS, armée d’un non-tissé polyester stabilisé, d’épaisseur minimale 2,5 mm, type IKO DUO STICK L3 ADH à joints longitudinaux de 6 cm auto-adhésifs, et transversaux de 10 cm soudés à la flamme molle.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un polyester stabilisé, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION L4 3 000 AR/F, autoprotégée par paillettes d’ardoise, soudée en plein sur la première feuille à joints longitudinaux de 6 cm et transversaux de 10 cm. Les joints sont décalés par rapport à la première feuille. Au delà de 20 % de pente, la feuille est fixée en tête.
RELEVÉS D’ÉTANCHÉITÉ
L’étanchéité des relevés est constituée par :
– Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une équerre de renfort (0.25 m de développé) en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 25, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV PLUS AR/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
Descriptif
TERRASSES TECHNIQUES OU À ZONES TECHNIQUES APPARENTES NON-ISOLÉES
SUR ÉLÉMENT PORTEUR EN MAÇONNERIE
Éléments porteurs en maçonnerie de type A sans bac collaborant conforme au DTU 20.12 et pour des surfaces limitées à 20 m2, conformes à la norme NF P 84-203 (réf. DTU 20.12) et non traditionnels bénéficiant d’un Document Technique d’Application favorable pour cet emploi.
ÉTANCHÉITÉ EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une feuille d’étanchéité auto-adhésive à froid, à base de liant bitume élastomère SBS, armée d’un non-tissé polyester stabilisé, d’épaisseur minimale 2,5 mm, type IKO DUO STICK L3 ADH à joints longitudinaux de 6 cm auto-adhésifs, et transversaux de 10 cm soudés à la flamme molle.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un polyester stabilisé, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION L4 3 000 AR/F, autoprotégée par paillettes d’ardoise, soudée en plein sur la première feuille à joints longitudinaux de 6 cm et transversaux de 10 cm. Les joints sont décalés par rapport à la première feuille. Au delà de 20 % de pente, la feuille est fixée en tête.
RELEVÉS D’ÉTANCHÉITÉ
L’étanchéité des relevés est constituée par :
– Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une équerre de renfort (0.25 m de développé) en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 25, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV PLUS AR/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
Autres documents
– NF DTU 20.12 « Gros œuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité »
– NF DTU 43.1 « Travaux d’étanchéité des toitures-terrasses avec éléments porteurs en maçonnerie »
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
– Guide des toitures terrasses et toitures avec revêtements d’étanchéité en climat de montagne (Cahier du CSTB n°2267-2 de Septembre 1988)
