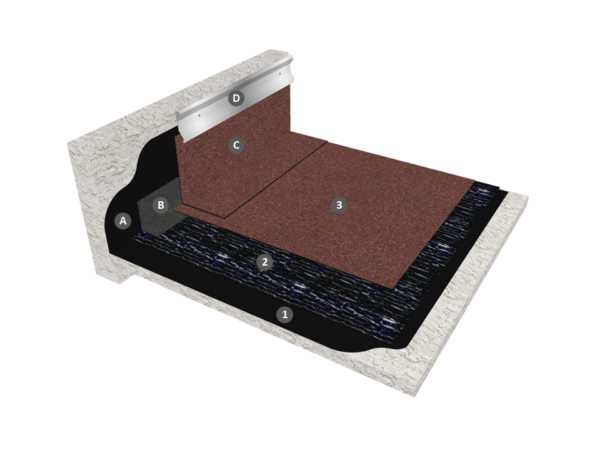

Bicouche auto-adhésif apparent autoprotégé sans isolant sur maçonnerie en climat de montagne
Procédé : IKO DUO STICK (Document Technique d’Application)
Élément porteur :
Maçonnerie (Pente > 1%)
Partie courante :
1 : IKOpro Primaire bitume Adérosol SR
2 : IKO DUO STICK L3 T3 SI (Classement F5 I5 T3, pente ≤ 100%)
Ou IKO DUO STICK L3 T4 SI (Classement F5 I5 T4)
3 : IKO DUO FUSION L4 3000 AR/F
Relevés :
A : IKOpro Primaire bitume Adérosol SR
B : IKO EQUERRE 100
C : IKO RLV ALU/F ou IKO RLV ALU AR/F
D : Dispositif d’écartement des eaux de ruissellement
Informations complémentaires :
L’utilisation d’un porte-neige doit être retenue dans les conditions du DTU et du guide précité.
DEVIS DESCRIPTIF N°18TICM002
TERRASSES INACCESSIBLES APPARENTES NON-ISOLÉES
SUR ÉLÉMENT PORTEUR EN MAÇONNERIE EN CLIMAT DE MONTAGNE
ÉLÉMENT PORTEUR
Éléments porteurs en maçonnerie conformes à la norme NF DTU 20.12 et non traditionnels bénéficiant d’un Document Technique d’Application favorable pour cet emploi.
ÉTANCHÉITÉ EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une feuille d’étanchéité auto-adhésive à froid, à base de liant bitume élastomère SBS, armée d’un non-tissé polyester stabilisé, d’épaisseur minimale 2,5 mm, type IKO DUO STICK L3 T3 SI, IKO DUO STICK L3 T4 SI.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un polyester stabilisé, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION L4 3000 AR/F, autoprotégée par paillettes d’ardoise, soudée en plein sur la première feuille à joints longitudinaux de 6 cm et transversaux de 10 cm. Les joints sont décalés par rapport à la première feuille. Au delà de 20 % de pente, la feuille est fixée en tête.
RELEVÉS D’ÉTANCHÉITÉ
L’étanchéité des relevés est constituée par :
– Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une équerre de renfort (0.25 m de développé) en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 25, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
Devis descriptif
DEVIS DESCRIPTIF N°18TICM002
TERRASSES INACCESSIBLES APPARENTES NON-ISOLÉES
SUR ÉLÉMENT PORTEUR EN MAÇONNERIE EN CLIMAT DE MONTAGNE
ÉLÉMENT PORTEUR
Éléments porteurs en maçonnerie conformes à la norme NF DTU 20.12 et non traditionnels bénéficiant d’un Document Technique d’Application favorable pour cet emploi.
ÉTANCHÉITÉ EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une feuille d’étanchéité auto-adhésive à froid, à base de liant bitume élastomère SBS, armée d’un non-tissé polyester stabilisé, d’épaisseur minimale 2,5 mm, type IKO DUO STICK L3 T3 SI, IKO DUO STICK L3 T4 SI.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un polyester stabilisé, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION L4 3000 AR/F, autoprotégée par paillettes d’ardoise, soudée en plein sur la première feuille à joints longitudinaux de 6 cm et transversaux de 10 cm. Les joints sont décalés par rapport à la première feuille. Au delà de 20 % de pente, la feuille est fixée en tête.
RELEVÉS D’ÉTANCHÉITÉ
L’étanchéité des relevés est constituée par :
– Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une équerre de renfort (0.25 m de développé) en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 25, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
Autres documents
– NF DTU 20.12 « Gros œuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité »
– NF DTU 43.1 « Travaux d’étanchéité des toitures-terrasses avec éléments porteurs en maçonnerie »
– NF DTU 43.11 « Étanchéité des toitures-terrasses et toitures inclinées avec éléments porteurs en maçonnerie en climat de montagne »
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
– Guide des toitures terrasses et toitures avec revêtements d’étanchéité en climat de montagne (Cahier du CSTB n°2267-2 de Septembre 1988)
