Bicouche auto-adhésif, filtre et substrat avec isolation, cas de l’isolation inversée en climat de montagne

Fiche procédé n° 10TJCM014
Nouvelle simulation

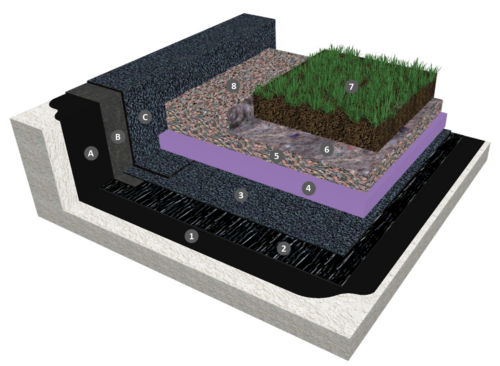

Procédé :
IKO DUO GREEN (Document Technique d’Application)

Élément porteur :
Maçonnerie uniquement (Pente ≥ 1% et ≤ 5%)

Partie courante : Classement F5 I5 T4
1 : IKOpro Primaire bitume Adérosol SR
2 : IKO DUO STICK L3 T4 SI ou IKO DUO STICK L3 T3 SI ou IKO DUO STICK L2 SI
3 : IKO DUO GREEN 3000 AR/F
4 : Isolant XPS
5 : Gravillon conforme au Document Technique d’Application de l’isolant XPS
6 : Couche de filtrage selon procédé bénéficiant d’un Avis Technique
7 : Substrat +végétalisation adaptée par tapis précultivés, micro-mottes ou semis selon procédé bénéficiant d’un Avis Technique

8 : Zone stérile 0.40 m

 Relevé :
A : IKOpro Primaire bitume Adérosol SR
B : IKO EQUERRE 100
C : IKO DUO GREEN 3000 AR/F

Descriptif
Fiches Techniques
Avis Technique, Atex et Fiches Systèmes
Autres documents

DESCRIPTIF N°10TJCM014
TERRASSES VEGETALISEES ISOLÉES
SUR ÉLÉMENT PORTEUR EN MAÇONNERIE
CAS DE L’ISOLATION INVERSEE EN CLIMAT DE MONTAGNE
Élément porteur
Maçonnerie conforme aux prescriptions des normes NF DTU 20.12 et NF DTU 43.1 et non traditionnels bénéficiant d’un Avis Technique pour cet emploi.

Étanchéité en partie courante
L’étanchéité en partie courante (classement FIT : F5 I5 T4) est constituée par :
– Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’EAU.
– Une feuille d’étanchéité auto-adhésive à froid, à base de liant bitume élastomère SBS, armée d’un non-tissé polyester stabilisé, d’épaisseur minimale 2,5 mm, type IKO DUO STICK L3 T4 SI ou IKO DO STICK L3 T3 SI, ou armée d’un voile de verre, d’épaisseur minimale 2,5 mm, type IKO DUO STICK L2 SI, à joints longitudinaux de 6 cm auto-adhésifs, et transversaux de 20 cm (10 cm auto-adhésifs et 10 cm soudés).

– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,0 mm, type IKO DUO GREEN 3000 AR/F, soudée en plein sur la première feuille, à joints de 6 cm (longitudinaux) et 10 cm (transversaux).

Les joints longitudinaux de la deuxième couche sont décalés d’au moins 10 cm par rapport à ceux de la première couche ou les deux couches sont croisées.
Les raccordements transversaux  sont décalés entre eux d’au moins 30 cm.
Les jonctions en croix sont interdites, seules les jonctions en T sont admises.

ISOLATION INVERSEE

Isolant thermique XPS

Les panneaux sont mis en œuvre selon leur Document Technique d’Application.

Les panneaux isolants admis et leur protection sont mis en œuvre selon les prescriptions des Règles Professionnelles « Isolation inversée de toiture-terrasse » de juin 2021 qui précise :
– La nature de l’écran de séparation éventuel entre le revêtement et l’isolant. Est admis l’écran IKO FILTRE 100. En climat de plaine, il n’est pas nécessaire si le revêtement est auto-protégé et/ou si la protection est en dalles sur plots. Il est obligatoire en climat de montagne.
– Les caractéristiques de la protection (dalles en bois et dalles céramiques exclues).
– La pression admise au niveau de l’isolant (se reporter à la Fiche Technique conforme aux Règles Professionnelles «Isolation inversée de toiture-terrasse » de juin 2021 du panneau isolant et certifié ACERMI pour les spécificationsprévues par ces règles.

PROTECTION EN PARTIE COURANTE

Protection selon procédé de végétalisation conforme aux Règles professionnelles pour la conception et la réalisation des terrasses et toitures végétalisées, bénéficiant d’un Avis Technique validé pour cet usage.

RELEVÉS D’ÉTANCHÉITÉ

L’étanchéité des relevés est constituée par :

– Une imprégnation bitumineuse à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau.

– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, soudée en plein, avec talon de 10 cm minimum sur la première couche.

– Une couche de finition en une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,0 mm, type IKO DUO GREEN 3000 AR/F, soudée en plein sur la première feuille, avec talon de 15 cm minimum sur la seconde couche.
