Bicouche auto-adhésif sous panneau rétenteur d’eau (ou drain), filtre et substrat avec isolation PSE
Procédé :
IKO DUO GREEN (Document Technique d’Application)
Élément porteur :
Bois et panneaux à base de bois (Pente ≥ 3%)

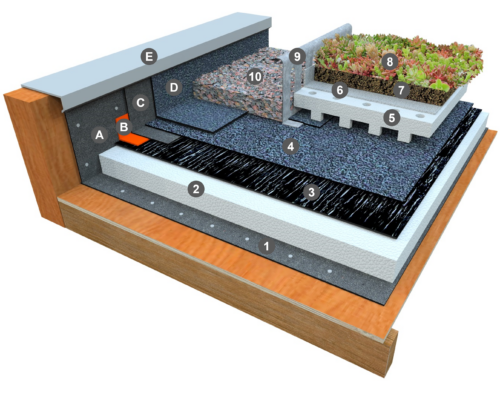

Partie courante : Classement F5 I5 T3
1 : IKO VAP cloué
2 : Isolant thermique polystyrène expansé
3 : IKO DUO STICK L3 T4 SI ou IKO DUO STICK L3 T3 SI
4 : IKO DUO GREEN 3000 AR/F
5 : IKO DRAIN (ou IKO DRAIN 5L)
6 : IKO FILTRE 100 (ou IKO FILTRE170)
7 : Substrat + Végétalisation par tapis précultivés, micro-mottes ou semis selon procédé bénéficiant d’un Avis Technique
8 : Pare-gravier
9 : Zone stérile
Relevé :
A : IKO EQUERRE 100 clouée
B : IKO BAND BITUME (ou IKO BAND BUTYLE)
C : IKO EQUERRE 100
D : IKO DUO GREEN 3000 AR/F
E : Dispositif d’écartement des eaux de ruissellement
Climat de montagne :
Exclu sur élément porteur bois
DESCRIPTIF N°10TJAR020
TERRASSES VÉGÉTALISÉES SUR ÉLÉMENT PORTEUR
EN BOIS ET PANNEAUX A BASE DE BOIS
Élément porteur
Bois massif ou panneaux à base de bois conformes à la norme NF DTU 43.4 « Toitures en éléments porteurs en bois et panneaux dérivés du bois avec revêtements d’étanchéité ».
La pente des versants est ≥ 3% sur plans.
Pare-vapeur
Ecran pare-vapeur est constitué par, sur les locaux à faible ou moyenne hygrométrie :
Feuille de bitume élastomère SBS, d’épaisseur minimale 2,5 mm, type IKO VAP, clouée à raison d’un clou à large tête tous les 0,33 m en quinconce sur toute la surface. Les joints sont soudés.
ou
Feuille de bitume élastomère SBS, d’épaisseur minimale 2,5 mm, type IKO VAP, soudée en plein après pontage des joints selon DTU.
ou
Avec isolant fixé mécaniquement uniquement, un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau + une feuille de bitume modifié SBS d’épaisseur 1,2 mm avec sous-face auto-adhésive et surface aluminium, type IKO VAP STICK ALU, après pontage des joints selon DTU.
Isolation thermique
Panneaux de polyuréthane ou de polyisocyanurate, bénéficiant d’un Avis Technique ou d’un Cahier des Clauses Techniques visé par un contrôleur technique. Les panneaux sont mis en œuvre selon les prescriptions de leur Document Technique d’Application particulier.
Étanchéité en partie courante
L’étanchéité en partie courante (classement FIT : F5 I5 T3) est constituée par :
– Une feuille d’étanchéité auto-adhésive à froid, à base de liant bitume élastomère SBS, armée d’un non-tissé polyester stabilisé, d’épaisseur minimale 2,5 mm, type IKO DUO STICK L3 T4 SI ou IKO DUO STICK L3 T3 SI, à joints longitudinaux de 6 cm auto-adhésifs, et transversaux de 10 cm soudés à la flamme molle.
– une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,0 mm, type IKO DUO GREEN 3000 AR/F, soudée en plein sur la première feuille, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux).
Protection en partie courante
Protection selon procédé de végétalisation conforme aux Règles professionnelles pour la conception et la réalisation des terrasses et toitures végétalisées, bénéficiant d’un Avis Technique validé pour cet usage.
Relevés d’étanchéité
L’étanchéité des relevés est constituée par :
– Une feuille de bitume élastomère SBS, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, clouée à raison d’un clou à large tête tous les 0,33 m en quinconce sur toute la surface. Les joints sont soudés.
– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,0 mm, type IKO DUO GREEN 3000 AR/F, soudée en plein sur la première feuille, avec talon de 15 cm minimum sur la seconde couche.
Au droit des relevés les tranches des panneaux isolants seront protégées par des bandes IKO BAND BITUME ou IKO BAND BUTYLE (développé 0,25 m).
Descriptif
DESCRIPTIF N°10TJAR020
TERRASSES VÉGÉTALISÉES SUR ÉLÉMENT PORTEUR
EN BOIS ET PANNEAUX A BASE DE BOIS
Élément porteur
Bois massif ou panneaux à base de bois conformes à la norme NF DTU 43.4 « Toitures en éléments porteurs en bois et panneaux dérivés du bois avec revêtements d’étanchéité ».
La pente des versants est ≥ 3% sur plans.
Pare-vapeur
Ecran pare-vapeur est constitué par, sur les locaux à faible ou moyenne hygrométrie :
Feuille de bitume élastomère SBS, d’épaisseur minimale 2,5 mm, type IKO VAP, clouée à raison d’un clou à large tête tous les 0,33 m en quinconce sur toute la surface. Les joints sont soudés.
ou
Feuille de bitume élastomère SBS, d’épaisseur minimale 2,5 mm, type IKO VAP, soudée en plein après pontage des joints selon DTU.
ou
Avec isolant fixé mécaniquement uniquement, un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau + une feuille de bitume modifié SBS d’épaisseur 1,2 mm avec sous-face auto-adhésive et surface aluminium, type IKO VAP STICK ALU, après pontage des joints selon DTU.
Isolation thermique
Panneaux de polyuréthane ou de polyisocyanurate, bénéficiant d’un Avis Technique ou d’un Cahier des Clauses Techniques visé par un contrôleur technique. Les panneaux sont mis en œuvre selon les prescriptions de leur Document Technique d’Application particulier.
Étanchéité en partie courante
L’étanchéité en partie courante (classement FIT : F5 I5 T3) est constituée par :
– Une feuille d’étanchéité auto-adhésive à froid, à base de liant bitume élastomère SBS, armée d’un non-tissé polyester stabilisé, d’épaisseur minimale 2,5 mm, type IKO DUO STICK L3 T4 SI ou IKO DUO STICK L3 T3 SI, à joints longitudinaux de 6 cm auto-adhésifs, et transversaux de 10 cm soudés à la flamme molle.
– une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,0 mm, type IKO DUO GREEN 3000 AR/F, soudée en plein sur la première feuille, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux).
Protection en partie courante
Protection selon procédé de végétalisation conforme aux Règles professionnelles pour la conception et la réalisation des terrasses et toitures végétalisées, bénéficiant d’un Avis Technique validé pour cet usage.
Relevés d’étanchéité
L’étanchéité des relevés est constituée par :
– Une feuille de bitume élastomère SBS, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, clouée à raison d’un clou à large tête tous les 0,33 m en quinconce sur toute la surface. Les joints sont soudés.
– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,0 mm, type IKO DUO GREEN 3000 AR/F, soudée en plein sur la première feuille, avec talon de 15 cm minimum sur la seconde couche.
Au droit des relevés les tranches des panneaux isolants seront protégées par des bandes IKO BAND BITUME ou IKO BAND BUTYLE (développé 0,25 m).
Autres documents
– NF DTU 43.4 « Toitures en éléments porteurs en bois et panneaux à base de bois avec revêtements d’étanchéité »
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
– Règles professionnelles pour la conception et la réalisation des terrasses et toitures végétalisées (édition n° 3 de mai 2018)
