Bicouche thermosoudable avec système de rétention d’eau sous protection dure et isolation accessible aux véhicules
Procédé :
– RÈGLES PROFESSIONNELLES ÉTANCHÉITÉ SOUS PROTECTION LOURDE
– IKO WATERFIX (Cahier des Clauses Techniques)

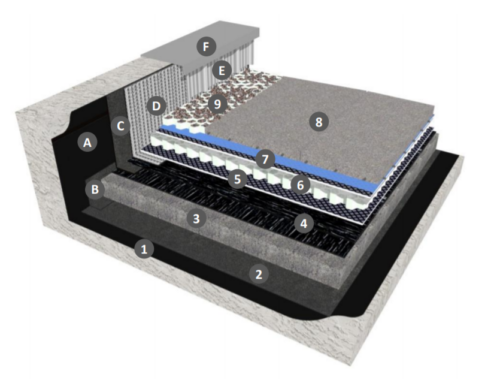

Élément porteur :
Maçonnerie (Pente 2 à 5 %)
Partie courante : Classement F5 I5 T4
1 : IKOpro PRIMAIRE BITUME ADEROSOL SR
2 : Pare-vapeur
3 : Verre cellulaire (adhérent) ou perlite fibrée (indépendant)
4 : Complexe bicouche élastomère SBS définie dans fiche système « Procédé IKO DUO FUSION sous lestage »
5 : IKO GEODRAIN PP1
6 : Module Waterfix
7 : IKO GEODRAIN PP1 + IKO FILTRE 100
8 : Béton armé d’épaisseur 6 cm minimum
9 : Gravillons stabilisés
Relevés :
A : IKOpro PRIMAIRE BITUME ADEROSOL SR
B : IKO EQUERRE (équerre de pare-vapeur)
C : IKO EQUERRE 100
D : IKO RLV ALU/F
E : Protection du relevé
F : Dispositif écartant les eaux de ruissellement
DEVIS DESCRIPTIF N°22TAVL001
TOITURE-TERRASSE ACCESSIBLE AUX VÉHICULES LÉGERS
AVEC PROTECTION PAR DALLAGE DE BÉTON ARMÉ EN CLIMAT DE PLAINE
SUR REVÊTEMENTS BICOUCHES BITUMINEUX SBS ET SYSTÈME DE RÉTENTION D’EAU
SUR ÉLEMENT PORTEUR EN MACONNERIE
ÉLEMENT PORTEUR
Éléments porteurs en maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1, NF DTU 43.11.
PARE VAPEUR
L’écran pare-vapeur est constitué par, sur les locaux :
À faible ou moyenne hygrométrie :
Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau + une feuille à base de liant bitumineux élastomère SBS, armée d’un voile de verre d’épaisseur minimale 2,5 mm, type IKO VAP, soudée en plein sur le support ou une feuille de bitume modifié SBS d’épaisseur 1,2 mm avec sous-face auto-adhésive et surface aluminium, type IKO VAP STICK ALU.
Où, feuille à base de liant bitumineux élastomère SBS, armée d’un voile de verre d’épaisseur minimale 2,5 mm, type IKO VAP, en pose libre, joints soudés sur 60 mm. En périphérie de la toiture et autour des émergences, le pare-vapeur est soudé en plein sur EIF sur 50 cm minimum.
À forte hygrométrie :
Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR + une feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, soudée en plein sur le support, ou une feuille de bitume modifié SBS d’épaisseur 1,2 mm avec sous-face auto-adhésive et surface aluminium, type IKO VAP STICK ALU.
Où, feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, en pose libre, joints soudés sur 60 mm.
En périphérie de la toiture et autour des émergences, le pare-vapeur est soudé en plein sur EIF sur 50 cm minimum.
À très forte hygrométrie :
Un enduit d’imprégnation à froid, type IKOpro Primaire Bitume Adérosol SR + un écran perforé, type IKO ECRAN PERFO est déroulé bord à bord ou à recouvrement de 5 à 10 cm + une feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, soudée en plein sur le support.
Où, feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, en pose libre, joints soudés sur 60 mm.
En périphérie de la toiture et autour des émergences, le pare-vapeur est soudé en plein sur EIF sur 50 cm minimum.
Au droit des reliefs il est mis en œuvre, par thermo soudage, une feuille de IKO EQUERRE (ou IKO EQUERRE 100) ayant un recouvrement horizontal minimal de 6 cm sur le pare-vapeur (dans le cas d’un pare-vapeur avec autoprotection l’aile horizontale se situe au-dessous de celui-ci) et dépassant la face supérieure du panneau isolant d’au moins 6 cm.
ISOLATION THERMIQUE
Panneaux de verre cellulaire surfacés à l’Enduit d’Application à Chaud exempt de bitume oxydé refroidi bénéficiant d’un Avis Technique et panneaux de perlite expansée (fibrée), bénéficiant d’un Avis Technique pour une mise en œuvre sous protection lourde dure et uniquement si la fiche produit de l’isolant établie selon les Règles Professionnelles « Isolants supports d’étanchéité en indépendance sous protection lourde » de juillet 2024 admet cette destination.
Les panneaux sont mis en œuvre selon les prescriptions de leur Document Technique d’Application particulier.
ÉTANCHÉITÉ EN PARTIE COURANTE
Sont admis les revêtements d’étanchéité bicouches en élastomère SBS de IKO de classement minimal F4 I4 T2 conformes aux Règles Professionnelles Étanchéité sous protection lourde et définie dans la fiche système du procédé IKO DUO FUSION sous lestage.
PROTECTION EN PARTIE COURANTE
Elle est constituée :
- Une couche d’équilibrage de pression, en IKO GÉODRAIN PP1, déroulé face géotextile polypropylène directement sur le revêtement d’étanchéité
- Modules à retenue temporaire des eaux pluviales WATERFIX
- Une couche d’équilibrage de pression en IKO GÉODRAIN PP1, déroulé face géotextile polypropylène directement sur le système de rétention d’eau et est protégé en surface par un film synthétique d’épaisseur 100 μ minimum, type IKO FILTRE 100 à recouvrements de 10 cm.
- La protection dure en béton armé d’épaisseur 6 cm minimum et de pente comprise entre 2 % et 5 % est réalisée conformément au NF DTU 43.1.
- Dans tous les cas, la pression admissible en surface du système de rétention d’eau, résultant de la circulation ou du stationnement des véhicules ne doit pas excéder la valeur de 2 t/m². Un calepinage des joints (sens long et travers) de fractionnement du dallage doit être réalisé afin qu’ils soient décalés d’au moins 30 cm avec les bords des modules Waterfix. Le dallage doit comporter en surface des avaloirs tous les 5 m maximum ou des lignes d’avaloirs filants disposés en fond de noues et distantes entre elles de 10 m maximum. Ces avaloirs ponctuels ou filants (différents des entrées d’eaux pluviales soudées au revêtement d’étanchéité) permettent d’évacuer rapidement l’eau de pluie de la surface des pavés ou des dalles vers le système de rétention d’eau. Ces avaloirs sont scellés dans le dallage.
RELEVÉS D’ETANCHEITÉ
– Une imprégnation bitumineuse à froid, type IKOpro Primaire Bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
PROTECTION DES RELEVÉS D’ÉTANCHÉITÉ
Les relevés reçoivent une protection en dur pour toiture accessible conforme à la norme NF DTU 43.1, ou une protection par bardage rapporté.
Devis descriptif
DEVIS DESCRIPTIF N°22TAVL001
TOITURE-TERRASSE ACCESSIBLE AUX VÉHICULES LÉGERS
AVEC PROTECTION PAR DALLAGE DE BÉTON ARMÉ EN CLIMAT DE PLAINE
SUR REVÊTEMENTS BICOUCHES BITUMINEUX SBS ET SYSTÈME DE RÉTENTION D’EAU
SUR ÉLEMENT PORTEUR EN MACONNERIE
ÉLEMENT PORTEUR
Éléments porteurs en maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1, NF DTU 43.11.
PARE VAPEUR
L’écran pare-vapeur est constitué par, sur les locaux :
À faible ou moyenne hygrométrie :
Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau + une feuille à base de liant bitumineux élastomère SBS, armée d’un voile de verre d’épaisseur minimale 2,5 mm, type IKO VAP, soudée en plein sur le support ou une feuille de bitume modifié SBS d’épaisseur 1,2 mm avec sous-face auto-adhésive et surface aluminium, type IKO VAP STICK ALU.
Où, feuille à base de liant bitumineux élastomère SBS, armée d’un voile de verre d’épaisseur minimale 2,5 mm, type IKO VAP, en pose libre, joints soudés sur 60 mm. En périphérie de la toiture et autour des émergences, le pare-vapeur est soudé en plein sur EIF sur 50 cm minimum.
À forte hygrométrie :
Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR + une feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, soudée en plein sur le support, ou une feuille de bitume modifié SBS d’épaisseur 1,2 mm avec sous-face auto-adhésive et surface aluminium, type IKO VAP STICK ALU.
Où, feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, en pose libre, joints soudés sur 60 mm.
En périphérie de la toiture et autour des émergences, le pare-vapeur est soudé en plein sur EIF sur 50 cm minimum.
À très forte hygrométrie :
Un enduit d’imprégnation à froid, type IKOpro Primaire Bitume Adérosol SR + un écran perforé, type IKO ECRAN PERFO est déroulé bord à bord ou à recouvrement de 5 à 10 cm + une feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, soudée en plein sur le support.
Où, feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, en pose libre, joints soudés sur 60 mm.
En périphérie de la toiture et autour des émergences, le pare-vapeur est soudé en plein sur EIF sur 50 cm minimum.
Au droit des reliefs il est mis en œuvre, par thermo soudage, une feuille de IKO EQUERRE (ou IKO EQUERRE 100) ayant un recouvrement horizontal minimal de 6 cm sur le pare-vapeur (dans le cas d’un pare-vapeur avec autoprotection l’aile horizontale se situe au-dessous de celui-ci) et dépassant la face supérieure du panneau isolant d’au moins 6 cm.
ISOLATION THERMIQUE
Panneaux de verre cellulaire surfacés à l’Enduit d’Application à Chaud exempt de bitume oxydé refroidi bénéficiant d’un Avis Technique et panneaux de perlite expansée (fibrée), bénéficiant d’un Avis Technique pour une mise en œuvre sous protection lourde dure et uniquement si la fiche produit de l’isolant établie selon les Règles Professionnelles « Isolants supports d’étanchéité en indépendance sous protection lourde » de juillet 2024 admet cette destination.
Les panneaux sont mis en œuvre selon les prescriptions de leur Document Technique d’Application particulier.
ÉTANCHÉITÉ EN PARTIE COURANTE
Sont admis les revêtements d’étanchéité bicouches en élastomère SBS de IKO de classement minimal F4 I4 T2 conformes aux Règles Professionnelles Étanchéité sous protection lourde et définie dans la fiche système du procédé IKO DUO FUSION sous lestage.
PROTECTION EN PARTIE COURANTE
Elle est constituée :
- Une couche d’équilibrage de pression, en IKO GÉODRAIN PP1, déroulé face géotextile polypropylène directement sur le revêtement d’étanchéité
- Modules à retenue temporaire des eaux pluviales WATERFIX
- Une couche d’équilibrage de pression en IKO GÉODRAIN PP1, déroulé face géotextile polypropylène directement sur le système de rétention d’eau et est protégé en surface par un film synthétique d’épaisseur 100 μ minimum, type IKO FILTRE 100 à recouvrements de 10 cm.
- La protection dure en béton armé d’épaisseur 6 cm minimum et de pente comprise entre 2 % et 5 % est réalisée conformément au NF DTU 43.1.
- Dans tous les cas, la pression admissible en surface du système de rétention d’eau, résultant de la circulation ou du stationnement des véhicules ne doit pas excéder la valeur de 2 t/m². Un calepinage des joints (sens long et travers) de fractionnement du dallage doit être réalisé afin qu’ils soient décalés d’au moins 30 cm avec les bords des modules Waterfix. Le dallage doit comporter en surface des avaloirs tous les 5 m maximum ou des lignes d’avaloirs filants disposés en fond de noues et distantes entre elles de 10 m maximum. Ces avaloirs ponctuels ou filants (différents des entrées d’eaux pluviales soudées au revêtement d’étanchéité) permettent d’évacuer rapidement l’eau de pluie de la surface des pavés ou des dalles vers le système de rétention d’eau. Ces avaloirs sont scellés dans le dallage.
RELEVÉS D’ETANCHEITÉ
– Une imprégnation bitumineuse à froid, type IKOpro Primaire Bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
PROTECTION DES RELEVÉS D’ÉTANCHÉITÉ
Les relevés reçoivent une protection en dur pour toiture accessible conforme à la norme NF DTU 43.1, ou une protection par bardage rapporté.
Autres documents
– NF DTU 20.12 « Gros oeuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité »
– NF DTU 43.1 « Travaux d’étanchéité des toitures terrasses avec éléments porteurs en maçonnerie » »
– Règles Professionnelles Etanchéité sous protection lourde
– Règles Professionnelles Isolants supports d’étanchéité en indépendance sous protection lourde
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
