Bicouche thermosoudable en indépendance accessible piétons sans isolation sous protection lourde dure
Procédé :
RÈGLES PROFESSIONNELLES ÉTANCHÉITÉ SOUS PROTECTION LOURDE
Élément porteur :
Maçonnerie (Pente 1,5 à 5 %)

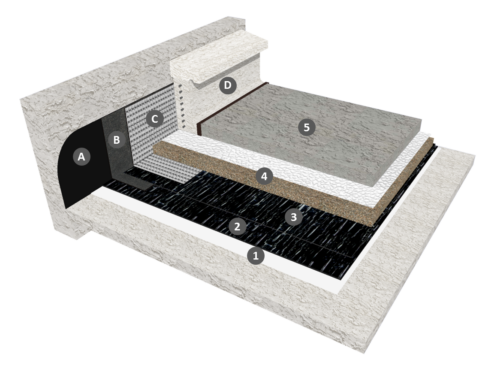

Partie courante : Classement F5 I5 T4
1 : VOILECRAN 100
2 : IKO DUO FUSION L4 F/G
3 : IKO DUO FUSION G/F
4 : Couche de désolidarisation conforme DTU 43.1
5 : Dalle béton 4 cm minimum
Relevés :
A : IKOpro Primaire bitume Adérosol SR
B : IKO EQUERRE 100
C : IKO RLV ALU/F
D : Enduit ciment grillagé
DESCRIPTIF N°01TAPI001
TOITURE-TERRASSE ACCESSIBLE AUX PIÉTONS ET AU SÉJOUR SOUS PROTECTION LOURDE DURE
AUTRES QUE DALLES SUR PLOT EN CLIMAT DE PLAINE
AVEC REVÊTEMENTS BICOUCHES BITUMINEUX SBS
SUR ÉLEMENT PORTEUR EN MACONNERIE
ÉLEMENT PORTEUR
Éléments porteurs en maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1, NF DTU 43.11.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Un écran d’indépendance en voile de verre 100 g/m², type VOILECRAN 100, déroulé à sec, joints à recouvrements de 10 cm libres.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION L4 F/G, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux) soudés.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un voile de verre, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION G/F, soudée en plein sur la première feuille et à joints de 6 cm (longitudinaux) et de 10 cm (transversaux). Les joints sont décalés par rapport à la première couche.
PROTECTION EN PARTIE COURANTE
La protection lourde dure, sur couche de désolidarisation, est réalisée conformément aux dispositions NF DTU 43.1 et du NF DTU 20.12 et dans un délai le plus court possible, dès la fin de l’exécution du revêtement d’étanchéité.
Elle est constituée :
- Une couche de désolidarisation qui peut être constituée, d’un lit de sable de 0,03 m d’épaisseur minimale ou d’un lit de granulats de 0,03 m d’épaisseur minimale.
Dans le cas des surfaces < 30 m² cette couche de désolidarisation peut être constituée par un non tissé synthétique de 170 g/m² minimum + un film synthétique de 100 µm minimum.
- Dalle de 4 cm d’épaisseur nominale en mortier ou en béton, avec revêtement de sol scellé ou collé.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Une imprégnation bitumineuse à froid, type IKOpro Primaire Bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
PROTECTION DES RELEVÉS D’ETANCHEITÉ
Pour les relevés jusqu’à 0,40 m de hauteur :
L’enduit en mortier a une épaisseur moyenne de 0,03 m et est armé d’un grillage » cage à poules » à maille hexagonale, ou treillis soudé 0,9 × 0,9 mm à maille 50 × 50 mm avec une masse d’environ 220 g/m², fixé dans le support au-dessus du relevé d’étanchéité par au moins trois fixations par mètre linéaire.
Dans le cas d’enduit grillagé de hauteur < 0,20 m et comportant un talon, cette fixation est facultative.
Pour les relevés de hauteur supérieure à 0,40 m :
L’enduit en mortier a une épaisseur moyenne de 0,05 m et est armé de métal déployé ou de treillis soudé 0,9 × 0,9 mm à maille 50 × 50 mm avec une masse d’environ 220 g/m², à l’exclusion du grillage type » cage à poules « .
Cette armature est fixée dans le support au-dessus du relevé d’étanchéité par au moins 3 fixations par mètre linéaire.
Descriptif
DESCRIPTIF N°01TAPI001
TOITURE-TERRASSE ACCESSIBLE AUX PIÉTONS ET AU SÉJOUR SOUS PROTECTION LOURDE DURE
AUTRES QUE DALLES SUR PLOT EN CLIMAT DE PLAINE
AVEC REVÊTEMENTS BICOUCHES BITUMINEUX SBS
SUR ÉLEMENT PORTEUR EN MACONNERIE
ÉLEMENT PORTEUR
Éléments porteurs en maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1, NF DTU 43.11.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Un écran d’indépendance en voile de verre 100 g/m², type VOILECRAN 100, déroulé à sec, joints à recouvrements de 10 cm libres.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION L4 F/G, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux) soudés.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un voile de verre, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION G/F, soudée en plein sur la première feuille et à joints de 6 cm (longitudinaux) et de 10 cm (transversaux). Les joints sont décalés par rapport à la première couche.
PROTECTION EN PARTIE COURANTE
La protection lourde dure, sur couche de désolidarisation, est réalisée conformément aux dispositions NF DTU 43.1 et du NF DTU 20.12 et dans un délai le plus court possible, dès la fin de l’exécution du revêtement d’étanchéité.
Elle est constituée :
- Une couche de désolidarisation qui peut être constituée, d’un lit de sable de 0,03 m d’épaisseur minimale ou d’un lit de granulats de 0,03 m d’épaisseur minimale.
Dans le cas des surfaces < 30 m² cette couche de désolidarisation peut être constituée par un non tissé synthétique de 170 g/m² minimum + un film synthétique de 100 µm minimum.
- Dalle de 4 cm d’épaisseur nominale en mortier ou en béton, avec revêtement de sol scellé ou collé.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Une imprégnation bitumineuse à froid, type IKOpro Primaire Bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
PROTECTION DES RELEVÉS D’ETANCHEITÉ
Pour les relevés jusqu’à 0,40 m de hauteur :
L’enduit en mortier a une épaisseur moyenne de 0,03 m et est armé d’un grillage » cage à poules » à maille hexagonale, ou treillis soudé 0,9 × 0,9 mm à maille 50 × 50 mm avec une masse d’environ 220 g/m², fixé dans le support au-dessus du relevé d’étanchéité par au moins trois fixations par mètre linéaire.
Dans le cas d’enduit grillagé de hauteur < 0,20 m et comportant un talon, cette fixation est facultative.
Pour les relevés de hauteur supérieure à 0,40 m :
L’enduit en mortier a une épaisseur moyenne de 0,05 m et est armé de métal déployé ou de treillis soudé 0,9 × 0,9 mm à maille 50 × 50 mm avec une masse d’environ 220 g/m², à l’exclusion du grillage type » cage à poules « .
Cette armature est fixée dans le support au-dessus du relevé d’étanchéité par au moins 3 fixations par mètre linéaire.
Autres documents
– NF DTU 20.12 « Gros oeuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité »
– NF DTU 43.1 « Travaux d’étanchéité des toitures terrasses avec éléments porteurs en maçonnerie »
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
– Règles Professionnelles Etanchéité sous protection lourde
