Bicouche thermosoudable en indépendance avec isolation, rétention d’eau et protection par DSP
Procédé :
– RÈGLES PROFESSIONNELLES ÉTANCHÉITÉ SOUS PROTECTION LOURDE
– IKO WATERFIX (Cahier des Clauses Techniques)

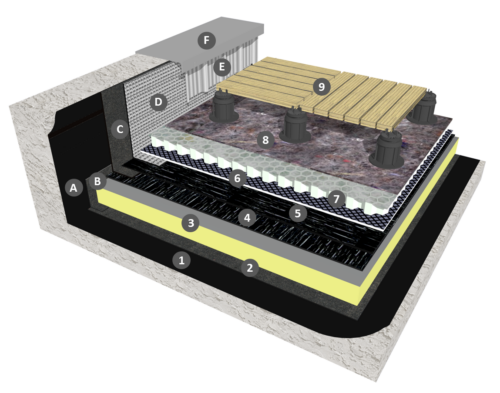

Élément porteur :
Maçonnerie (Pente 0 à 5 %)
Partie courante : Classement F5 I5 T4
1 : IKOpro PRIMAIRE BITUME ADEROSOL SR
2 : Pare-vapeur
3 : Isolant de classe C minimum
4 : Première couche élastomère SBS définie dans fiche système « Procédé IKO DUO FUSION sous lestage »
5 : Deuxième couche élastomère SBS définie dans fiche système « Procédé IKO DUO FUSION sous lestage »
6 : IKO GEODRAIN PP1
7 : Module Waterfix
8 : IKO FILTRE 100
9 : Dalles sur plots
Relevés :
A : IKOpro PRIMAIRE BITUME ADEROSOL SR
B : IKO EQUERRE (équerre de pare-vapeur)
C : IKO EQUERRE 100
D : IKO RLV ALU/F
E : Protection du relevé
E : Dispositif écartant les eaux de ruissellement
DEVIS DESCRIPTIF N°22TAPI002
TOITURE-TERRASSE ACCESSIBLE AUX PIÉTONS ET AU SÉJOUR SOUS
PROTECTION DSP EN CLIMAT DE PLAINE
ET REVÊTEMENTS BICOUCHES BITUMINEUX SBS ET SYSTÈME DE RÉTENTION D’EAU
SUR ÉLEMENT PORTEUR EN MACONNERIE
ÉLEMENT PORTEUR
Éléments porteurs en maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1, NF DTU 43.11.
PARE VAPEUR
L’écran pare-vapeur est constitué par, sur les locaux :
À faible ou moyenne hygrométrie :
Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau + une feuille à base de liant bitumineux élastomère SBS, armée d’un voile de verre d’épaisseur minimale 2,5 mm, type IKO VAP, soudée en plein sur le support ou une feuille de bitume modifié SBS d’épaisseur 1,2 mm avec sous-face auto-adhésive et surface aluminium, type IKO VAP STICK ALU.
Où, feuille à base de liant bitumineux élastomère SBS, armée d’un voile de verre d’épaisseur minimale 2,5 mm, type IKO VAP, en pose libre, joints soudés sur 60 mm. En périphérie de la toiture et autour des émergences, le pare-vapeur est soudé en plein sur EIF sur 50 cm minimum.
À forte hygrométrie :
Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR + une feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, soudée en plein sur le support, ou une feuille de bitume modifié SBS d’épaisseur 1,2 mm avec sous-face auto-adhésive et surface aluminium, type IKO VAP STICK ALU.
Où, feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, en pose libre, joints soudés sur 60 mm.
En périphérie de la toiture et autour des émergences, le pare-vapeur est soudé en plein sur EIF sur 50 cm minimum.
À très forte hygrométrie :
Un enduit d’imprégnation à froid, type IKOpro Primaire Bitume Adérosol SR + un écran perforé, type IKO ECRAN PERFO est déroulé bord à bord ou à recouvrement de 5 à 10 cm + une feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, soudée en plein sur le support.
Où, feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, en pose libre, joints soudés sur 60 mm.
En périphérie de la toiture et autour des émergences, le pare-vapeur est soudé en plein sur EIF sur 50 cm minimum.
Au droit des reliefs il est mis en œuvre, par thermo soudage, une feuille de IKO EQUERRE (ou IKO EQUERRE 100) ayant un recouvrement horizontal minimal de 6 cm sur le pare-vapeur (dans le cas d’un pare-vapeur avec autoprotection l’aile horizontale se situe au-dessous de celui-ci) et dépassant la face supérieure du panneau isolant d’au moins 6 cm.
ISOLATION THERMIQUE
Panneaux de classe C minimum, bénéficiant d’un Avis Technique pour une mise en œuvre sous protection lourde dure et uniquement si la fiche produit de l’isolant établie selon les Règles Professionnelles « Isolants supports d’étanchéité en indépendance sous protection lourde » de juillet 2024 admet cette destination.
Les panneaux sont mis en œuvre selon les prescriptions de leur Document Technique d’Application particulier.
ÉTANCHÉITÉ EN PARTIE COURANTE
Sont admis les revêtements d’étanchéité bicouches en élastomère SBS de IKO de classement minimal F5 I4 T2 pour les dalles sur plots et classement minimal F5 I5 T2 pour les protections par platelage bois et dalles céramiques sur plot, conformément aux Règles Professionnelles Étanchéité sous protection lourde et définie dans la fiche système du procédé IKO DUO FUSION sous lestage.
PROTECTION EN PARTIE COURANTE
Elle est constituée :
– Une couche d’équilibrage de pression, en IKO GÉODRAIN PP1, déroulé face géotextile polypropylène directement sur le revêtement d’étanchéité.
– Modules à retenue temporaire des eaux pluviales WATERFIX.
– Un film synthétique d’épaisseur 100 μ minimum, type IKO FILTRE 100.
– La protection dure est réalisée conformément au NF DTU 43.1 avec des dalles de béton préfabriquées ou de pierres naturelles ou reconstituées ou des dalles Forum de IKO posées sur plots IKO.
Dans le cas de dalles béton, pierre ou bois la mise en œuvre s’effectue selon les dispositions du NF DTU 43.1 en tenant compte des dispositions particulières de la fiche technique de la dalle.
Les dalles en bois doivent également avoir été citées dans un DTA de revêtement d’étanchéité du GS 5.2.
Dans le cas de dalles céramiques la mise en œuvre s’effectue selon les Règles Professionnelles « Dalles céramiques sur plots sur étanchéité ».
Dans le cas de platelage bois la mise en œuvre s’effectue selon les Règles Professionnelles « pour la conception et la réalisation des toitures-terrasses et balcons étanchés avec protection par platelage en bois »
La mise en œuvre des dalles et platelage sur plots, type plots IKO, conformes à la NF DTU 43.1 s’effectue directement sur le revêtement d’étanchéité.
RELEVÉS D’ETANCHEITÉ
– Une imprégnation bitumineuse à froid, type IKOpro Primaire Bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
Cas d’isolant en polystyrène expansé : Au droit des relevés les tranches des panneaux isolants seront protégées par des bandes IKO BAND BITUME ou IKO BAND BUTYLE (développé 0,25 m).
Devis descriptif
DEVIS DESCRIPTIF N°22TAPI002
TOITURE-TERRASSE ACCESSIBLE AUX PIÉTONS ET AU SÉJOUR SOUS
PROTECTION DSP EN CLIMAT DE PLAINE
ET REVÊTEMENTS BICOUCHES BITUMINEUX SBS ET SYSTÈME DE RÉTENTION D’EAU
SUR ÉLEMENT PORTEUR EN MACONNERIE
ÉLEMENT PORTEUR
Éléments porteurs en maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1, NF DTU 43.11.
PARE VAPEUR
L’écran pare-vapeur est constitué par, sur les locaux :
À faible ou moyenne hygrométrie :
Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau + une feuille à base de liant bitumineux élastomère SBS, armée d’un voile de verre d’épaisseur minimale 2,5 mm, type IKO VAP, soudée en plein sur le support ou une feuille de bitume modifié SBS d’épaisseur 1,2 mm avec sous-face auto-adhésive et surface aluminium, type IKO VAP STICK ALU.
Où, feuille à base de liant bitumineux élastomère SBS, armée d’un voile de verre d’épaisseur minimale 2,5 mm, type IKO VAP, en pose libre, joints soudés sur 60 mm. En périphérie de la toiture et autour des émergences, le pare-vapeur est soudé en plein sur EIF sur 50 cm minimum.
À forte hygrométrie :
Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR + une feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, soudée en plein sur le support, ou une feuille de bitume modifié SBS d’épaisseur 1,2 mm avec sous-face auto-adhésive et surface aluminium, type IKO VAP STICK ALU.
Où, feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, en pose libre, joints soudés sur 60 mm.
En périphérie de la toiture et autour des émergences, le pare-vapeur est soudé en plein sur EIF sur 50 cm minimum.
À très forte hygrométrie :
Un enduit d’imprégnation à froid, type IKOpro Primaire Bitume Adérosol SR + un écran perforé, type IKO ECRAN PERFO est déroulé bord à bord ou à recouvrement de 5 à 10 cm + une feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, soudée en plein sur le support.
Où, feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, en pose libre, joints soudés sur 60 mm.
En périphérie de la toiture et autour des émergences, le pare-vapeur est soudé en plein sur EIF sur 50 cm minimum.
Au droit des reliefs il est mis en œuvre, par thermo soudage, une feuille de IKO EQUERRE (ou IKO EQUERRE 100) ayant un recouvrement horizontal minimal de 6 cm sur le pare-vapeur (dans le cas d’un pare-vapeur avec autoprotection l’aile horizontale se situe au-dessous de celui-ci) et dépassant la face supérieure du panneau isolant d’au moins 6 cm.
ISOLATION THERMIQUE
Panneaux de classe C minimum, bénéficiant d’un Avis Technique pour une mise en œuvre sous protection lourde dure et uniquement si la fiche produit de l’isolant établie selon les Règles Professionnelles « Isolants supports d’étanchéité en indépendance sous protection lourde » de juillet 2024 admet cette destination.
Les panneaux sont mis en œuvre selon les prescriptions de leur Document Technique d’Application particulier.
ÉTANCHÉITÉ EN PARTIE COURANTE
Sont admis les revêtements d’étanchéité bicouches en élastomère SBS de IKO de classement minimal F5 I4 T2 pour les dalles sur plots et classement minimal F5 I5 T2 pour les protections par platelage bois et dalles céramiques sur plot, conformément aux Règles Professionnelles Étanchéité sous protection lourde et définie dans la fiche système du procédé IKO DUO FUSION sous lestage.
PROTECTION EN PARTIE COURANTE
Elle est constituée :
– Une couche d’équilibrage de pression, en IKO GÉODRAIN PP1, déroulé face géotextile polypropylène directement sur le revêtement d’étanchéité.
– Modules à retenue temporaire des eaux pluviales WATERFIX.
– Un film synthétique d’épaisseur 100 μ minimum, type IKO FILTRE 100.
– La protection dure est réalisée conformément au NF DTU 43.1 avec des dalles de béton préfabriquées ou de pierres naturelles ou reconstituées ou des dalles Forum de IKO posées sur plots IKO.
Dans le cas de dalles béton, pierre ou bois la mise en œuvre s’effectue selon les dispositions du NF DTU 43.1 en tenant compte des dispositions particulières de la fiche technique de la dalle.
Les dalles en bois doivent également avoir été citées dans un DTA de revêtement d’étanchéité du GS 5.2.
Dans le cas de dalles céramiques la mise en œuvre s’effectue selon les Règles Professionnelles « Dalles céramiques sur plots sur étanchéité ».
Dans le cas de platelage bois la mise en œuvre s’effectue selon les Règles Professionnelles « pour la conception et la réalisation des toitures-terrasses et balcons étanchés avec protection par platelage en bois »
La mise en œuvre des dalles et platelage sur plots, type plots IKO, conformes à la NF DTU 43.1 s’effectue directement sur le revêtement d’étanchéité.
RELEVÉS D’ETANCHEITÉ
– Une imprégnation bitumineuse à froid, type IKOpro Primaire Bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
Cas d’isolant en polystyrène expansé : Au droit des relevés les tranches des panneaux isolants seront protégées par des bandes IKO BAND BITUME ou IKO BAND BUTYLE (développé 0,25 m).
Autres documents
– NF DTU 20.12 « Gros oeuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité »
– NF DTU 43.1 « Travaux d’étanchéité des toitures terrasses avec éléments porteurs en maçonnerie »
– Règles Professionnelles Etanchéité sous protection lourde
– Règles Professionnelles Isolants supports d’étanchéité en indépendance sous protection lourde
– Règles Professionnelles pour la conception et la réalisation des toitures-terrasses et balcons étanchés avec protection par platelage en bois
– Règles Professionnelles « Dalles céramiques sur plots sur étanchéité »
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
