Bicouche thermosoudable en indépendance avec joints auto-adhésifs sous protection par DSP avec isolation PSE

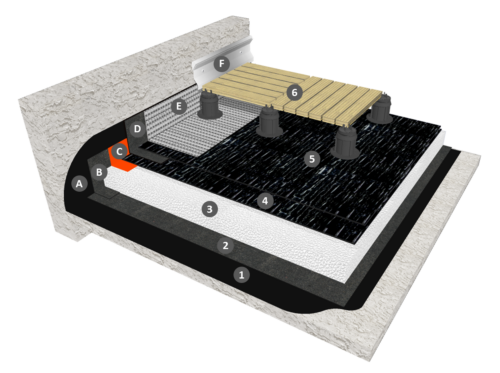

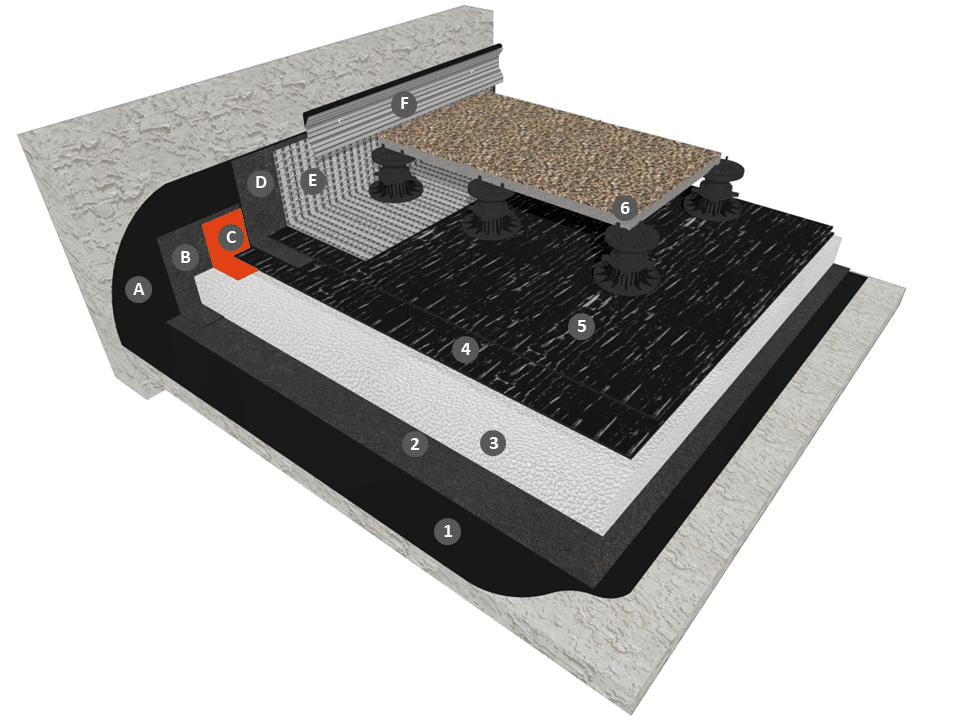

Procédé :
RÈGLES PROFESSIONNELLES ÉTANCHÉITÉ SOUS PROTECTION LOURDE
Élément porteur :
Maçonnerie (Pente 0 à 5 %)
Partie courante : Classement F5 I5 T4
1 : IKOpro Primaire bitume Adérosol SR
2 : IKO VAP
3 : Isolant thermique polystyrène expansé
4 : IKO DUO FUSION L4 SPF ou IKO DUO FUSION L4 JA F/F ou IKO DUO FUSION L4 JA FMP/MAT
5 : IKO DUO FUSION G/F
6 : Dalles sur plots
Relevés :
A : IKOpro Primaire bitume Adérosol SR
B : IKO ÉQUERRE (équerre de pare-vapeur)
C : IKO BAND BITUME ou IKO BAND BUTYLE
D : IKO ÉQUERRE 100
E : IKO RLV ALU/F
F : Dispositif d’écartement des eaux de ruissellement
DEVIS DESCRIPTIF N°01TAPI008
TOITURE-TERRASSE ACCESSIBLE AUX PIÉTONS ET AU SÉJOUR SOUS
DALLES SUR PLOT AVEC ISOLATION EN CLIMAT DE PLAINE
ET REVÊTEMENTS BICOUCHES BITUMINEUX SBS
SUR ÉLEMENT PORTEUR EN MACONNERIE
ÉLEMENT PORTEUR
Éléments porteurs en maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1, NF DTU 43.11.
PARE VAPEUR
L’écran pare-vapeur est constitué par, sur les locaux :
À faible ou moyenne hygrométrie :
Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau + une feuille à base de liant bitumineux élastomère SBS, armée d’un voile de verre d’épaisseur minimale 2,5 mm, type IKO VAP, soudée en plein sur le support ou une feuille de bitume modifié SBS d’épaisseur 1,2 mm avec sous-face auto-adhésive et surface aluminium, type IKO VAP STICK ALU.
Où, feuille à base de liant bitumineux élastomère SBS, armée d’un voile de verre d’épaisseur minimale 2,5 mm, type IKO VAP, en pose libre, joints soudés sur 60 mm. En périphérie de la toiture et autour des émergences, le pare-vapeur est soudé en plein sur EIF sur 50 cm minimum.
À forte hygrométrie :
Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR + une feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, soudée en plein sur le support, ou une feuille de bitume modifié SBS d’épaisseur 1,2 mm avec sous-face auto-adhésive et surface aluminium, type IKO VAP STICK ALU.
Où, feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, en pose libre, joints soudés sur 60 mm.
En périphérie de la toiture et autour des émergences, le pare-vapeur est soudé en plein sur EIF sur 50 cm minimum.
À très forte hygrométrie :
Un enduit d’imprégnation à froid, type IKOpro Primaire Bitume Adérosol SR + un écran perforé, type IKO ECRAN PERFO est déroulé bord à bord ou à recouvrement de 5 à 10 cm + une feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, soudée en plein sur le support.
Où, feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, en pose libre, joints soudés sur 60 mm.
En périphérie de la toiture et autour des émergences, le pare-vapeur est soudé en plein sur EIF sur 50 cm minimum.
Au droit des reliefs il est mis en œuvre, par thermo soudage, une feuille de IKO EQUERRE (ou IKO EQUERRE 100) ayant un recouvrement horizontal minimal de 6 cm sur le pare-vapeur (dans le cas d’un pare-vapeur avec autoprotection l’aile horizontale se situe au-dessous de celui-ci) et dépassant la face supérieure du panneau isolant d’au moins 6 cm.
ISOLATION THERMIQUE
Panneaux de polystyrène expansé, bénéficiant d’un Avis Technique pour une mise en œuvre sous protection lourde dure et uniquement si la fiche produit de l’isolant établie selon les Règles Professionnelles « Isolants supports d’étanchéité en indépendance sous protection lourde » de juillet 2024 admet cette destination.
Les panneaux sont mis en œuvre selon les prescriptions de leur Document Technique d’Application particulier.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION L4 SPF ou IKO DUO FUSION L4 JA F/F ou IKO DUO FUSION L4 JA FMP/MAT, à joints longitudinaux autoadhésifs de 6 cm et à joints transversaux d’about de lé de 20 cm (10 cm libres, 10 cm soudés). Il est conseillé d’avoir, côté PSE, une pièce amovible (environ 0,50 x 0,50 m) formant écran thermique.
– une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un voile de verre, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION G/F, soudée en plein sur la première feuille, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux). Les joints sont décalés par rapport à la première couche.
PROTECTION EN PARTIE COURANTE
Dans le cas de dalles béton, pierre ou bois la mise en œuvre s’effectue selon les dispositions du NF DTU 43.1 en tenant compte des dispositions particulières de la fiche technique de la dalle.
Les dalles en bois doivent également avoir été citées dans un DTA de revêtement d’étanchéité du GS 5.2.
Dans le cas de dalles céramiques la mise en œuvre s’effectue selon les Règles Professionnelles « Dalles céramiques sur plots sur étanchéité ».
Dans le cas de platelage bois la mise en œuvre s’effectue selon les Règles Professionnelles « pour la conception et la réalisation des toitures-terrasses et balcons étanchés avec protection par platelage en bois »
La mise en œuvre des dalles et platelage sur plots, type plots IKO, conformes à la NF DTU 43.1 s’effectue directement sur le revêtement d’étanchéité.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Une imprégnation bitumineuse à froid, type IKOpro Primaire Bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
Au droit des relevés les tranches des panneaux isolants seront protégées par des bandes IKO BAND BITUME ou IKO BAND BUTYLE (développé 0,25 m).
Devis descriptif
DEVIS DESCRIPTIF N°01TAPI008
TOITURE-TERRASSE ACCESSIBLE AUX PIÉTONS ET AU SÉJOUR SOUS
DALLES SUR PLOT AVEC ISOLATION EN CLIMAT DE PLAINE
ET REVÊTEMENTS BICOUCHES BITUMINEUX SBS
SUR ÉLEMENT PORTEUR EN MACONNERIE
ÉLEMENT PORTEUR
Éléments porteurs en maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1, NF DTU 43.11.
PARE VAPEUR
L’écran pare-vapeur est constitué par, sur les locaux :
À faible ou moyenne hygrométrie :
Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau + une feuille à base de liant bitumineux élastomère SBS, armée d’un voile de verre d’épaisseur minimale 2,5 mm, type IKO VAP, soudée en plein sur le support ou une feuille de bitume modifié SBS d’épaisseur 1,2 mm avec sous-face auto-adhésive et surface aluminium, type IKO VAP STICK ALU.
Où, feuille à base de liant bitumineux élastomère SBS, armée d’un voile de verre d’épaisseur minimale 2,5 mm, type IKO VAP, en pose libre, joints soudés sur 60 mm. En périphérie de la toiture et autour des émergences, le pare-vapeur est soudé en plein sur EIF sur 50 cm minimum.
À forte hygrométrie :
Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR + une feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, soudée en plein sur le support, ou une feuille de bitume modifié SBS d’épaisseur 1,2 mm avec sous-face auto-adhésive et surface aluminium, type IKO VAP STICK ALU.
Où, feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, en pose libre, joints soudés sur 60 mm.
En périphérie de la toiture et autour des émergences, le pare-vapeur est soudé en plein sur EIF sur 50 cm minimum.
À très forte hygrométrie :
Un enduit d’imprégnation à froid, type IKOpro Primaire Bitume Adérosol SR + un écran perforé, type IKO ECRAN PERFO est déroulé bord à bord ou à recouvrement de 5 à 10 cm + une feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, soudée en plein sur le support.
Où, feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, en pose libre, joints soudés sur 60 mm.
En périphérie de la toiture et autour des émergences, le pare-vapeur est soudé en plein sur EIF sur 50 cm minimum.
Au droit des reliefs il est mis en œuvre, par thermo soudage, une feuille de IKO EQUERRE (ou IKO EQUERRE 100) ayant un recouvrement horizontal minimal de 6 cm sur le pare-vapeur (dans le cas d’un pare-vapeur avec autoprotection l’aile horizontale se situe au-dessous de celui-ci) et dépassant la face supérieure du panneau isolant d’au moins 6 cm.
ISOLATION THERMIQUE
Panneaux de polystyrène expansé, bénéficiant d’un Avis Technique pour une mise en œuvre sous protection lourde dure et uniquement si la fiche produit de l’isolant établie selon les Règles Professionnelles « Isolants supports d’étanchéité en indépendance sous protection lourde » de juillet 2024 admet cette destination.
Les panneaux sont mis en œuvre selon les prescriptions de leur Document Technique d’Application particulier.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION L4 SPF ou IKO DUO FUSION L4 JA F/F ou IKO DUO FUSION L4 JA FMP/MAT, à joints longitudinaux autoadhésifs de 6 cm et à joints transversaux d’about de lé de 20 cm (10 cm libres, 10 cm soudés). Il est conseillé d’avoir, côté PSE, une pièce amovible (environ 0,50 x 0,50 m) formant écran thermique.
– une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un voile de verre, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION G/F, soudée en plein sur la première feuille, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux). Les joints sont décalés par rapport à la première couche.
PROTECTION EN PARTIE COURANTE
Dans le cas de dalles béton, pierre ou bois la mise en œuvre s’effectue selon les dispositions du NF DTU 43.1 en tenant compte des dispositions particulières de la fiche technique de la dalle.
Les dalles en bois doivent également avoir été citées dans un DTA de revêtement d’étanchéité du GS 5.2.
Dans le cas de dalles céramiques la mise en œuvre s’effectue selon les Règles Professionnelles « Dalles céramiques sur plots sur étanchéité ».
Dans le cas de platelage bois la mise en œuvre s’effectue selon les Règles Professionnelles « pour la conception et la réalisation des toitures-terrasses et balcons étanchés avec protection par platelage en bois »
La mise en œuvre des dalles et platelage sur plots, type plots IKO, conformes à la NF DTU 43.1 s’effectue directement sur le revêtement d’étanchéité.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Une imprégnation bitumineuse à froid, type IKOpro Primaire Bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
Au droit des relevés les tranches des panneaux isolants seront protégées par des bandes IKO BAND BITUME ou IKO BAND BUTYLE (développé 0,25 m).
Autres documents
– NF DTU 20.12 « Gros oeuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité »
– NF DTU 43.1 « Travaux d’étanchéité des toitures terrasses avec éléments porteurs en maçonnerie »
– Règles Professionnelles Etanchéité sous protection lourde
– Règles Professionnelles Isolants supports d’étanchéité en indépendance sous protection lourde
– Règles Professionnelles pour la conception et la réalisation des toitures-terrasses et balcons étanchés avec protection par platelage en bois
– Règles Professionnelles « Dalles céramiques sur plots sur étanchéité »
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
