Bicouche thermosoudable en indépendance en terrasse technique sous protection dalles béton ou pierre naturelle
Procédé :
RÈGLES PROFESSIONNELLES ÉTANCHÉITÉ SOUS PROTECTION LOURDE
Élément porteur :
Bois, panneaux à base de bois (Pente 3 à 5%)

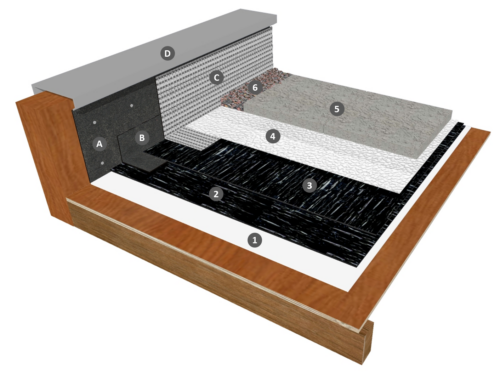

Partie courante : Classement F5 I5 T4
1 : VOILECRAN 100
2 : IKO DUO FUSION L4 F/G
3 : IKO DUO FUSION G/F
4 : Couche de désolidarisation ou IKO FILTRE 170 + film synthétique de 100 µm minimum (si < 30 m²)
5 : Dalles bétons ou pierre naturelle
6 : Gravillons
Relevés :
A : IKO EQUERRE ou IKO RLV AR/F à l’envers, clouée
B : IKO EQUERRE
C : IKO RLV ALU/F
D : Dispositif d’écartement des eaux de ruissellement
Climat de montagne :
Exclu
DESCRIPTIF N°01TTPD002
TERRASSES TECHNIQUES OU À ZONES TECHNIQUES SOUS PROTECTION DALLES BÉTON OU PIERRE NATURELLE EN CLIMAT DE PLAINE
AVEC REVÊTEMENTS BICOUCHES BITUMINEUX SBS EN INDÉPENDANCE,
SUR ÉLÉMENT PORTEUR BOIS, PANNEAUX À BASE DE BOIS
ÉLEMENT PORTEUR
Éléments porteurs en bois et panneaux à base de bois conformes au NF DTU 43.4 ou faisant l’objet d’un Avis Technique ou d’un Document Technique d’Application pour l’emploi en élément porteur d’un complexe d’étanchéité,
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Un écran d’indépendance en voile de verre 100 g/m², type VOILECRAN 100, déroulé à sec, joints à recouvrements de 10 cm libres.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non tissé polyester stabilisé, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION L4 F/G, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux) soudés.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un voile de verre, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION G/F, soudée en plein sur la première feuille, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux). Les joints sont décalés par rapport à la première couche.
PROTECTION EN PARTIE COURANTE
La protection lourde dure, sur couche de désolidarisation, est réalisée conformément aux dispositions NF DTU 43.1 et du NF DTU 20.12 et dans un délai le plus court possible, dès la fin de l’exécution du revêtement d’étanchéité.
Elle est constituée :
– Une couche de désolidarisation qui peut être constituée, d’un lit de sable de 0,03 m d’épaisseur minimale ou d’un lit de granulats de 0,03 m d’épaisseur minimale.
Dans le cas des surfaces < 30 m² cette couche de désolidarisation peut être constituée par un non tissé synthétique de 170 g/m² minimum + un film synthétique de 100 µm minimum.
– Dalles en béton ou pierre naturelles posées à sec.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une équerre de renfort (0,25 m de développé) en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomérique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
Descriptif
DESCRIPTIF N°01TTPD002
TERRASSES TECHNIQUES OU À ZONES TECHNIQUES SOUS PROTECTION DALLES BÉTON OU PIERRE NATURELLE EN CLIMAT DE PLAINE
AVEC REVÊTEMENTS BICOUCHES BITUMINEUX SBS EN INDÉPENDANCE,
SUR ÉLÉMENT PORTEUR BOIS, PANNEAUX À BASE DE BOIS
ÉLEMENT PORTEUR
Éléments porteurs en bois et panneaux à base de bois conformes au NF DTU 43.4 ou faisant l’objet d’un Avis Technique ou d’un Document Technique d’Application pour l’emploi en élément porteur d’un complexe d’étanchéité,
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Un écran d’indépendance en voile de verre 100 g/m², type VOILECRAN 100, déroulé à sec, joints à recouvrements de 10 cm libres.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non tissé polyester stabilisé, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION L4 F/G, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux) soudés.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un voile de verre, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION G/F, soudée en plein sur la première feuille, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux). Les joints sont décalés par rapport à la première couche.
PROTECTION EN PARTIE COURANTE
La protection lourde dure, sur couche de désolidarisation, est réalisée conformément aux dispositions NF DTU 43.1 et du NF DTU 20.12 et dans un délai le plus court possible, dès la fin de l’exécution du revêtement d’étanchéité.
Elle est constituée :
– Une couche de désolidarisation qui peut être constituée, d’un lit de sable de 0,03 m d’épaisseur minimale ou d’un lit de granulats de 0,03 m d’épaisseur minimale.
Dans le cas des surfaces < 30 m² cette couche de désolidarisation peut être constituée par un non tissé synthétique de 170 g/m² minimum + un film synthétique de 100 µm minimum.
– Dalles en béton ou pierre naturelles posées à sec.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une équerre de renfort (0,25 m de développé) en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomérique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
Autres documents
– NF DTU 43.4 « Toitures en éléments porteurs en bois et panneaux dérivés du bois avec revêtements d’étanchéité »
– Règles Professionnelles Etanchéité sous protection lourde
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
