Bicouche thermosoudable en indépendance sous protection gravillon sans isolation en climat de montagne
Procédé :
RÈGLES PROFESSIONNELLES ÉTANCHÉITÉ SOUS PROTECTION LOURDE
Élément porteur :
Éléments porteurs et supports en bois et panneaux à base de bois (Pente 3 à 5%)
Partie courante : Classement F5 I5 T4

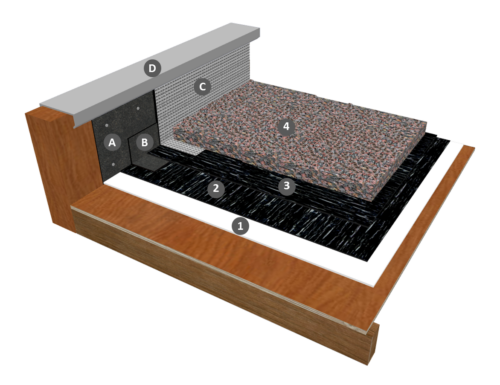

1 : VOILECRAN 100
2 : IKO DUO FUSION L4 F/G
3 : IKO DUO FUSION L3 F/G
4 : Gravillons 6 cm (ou 4 cm + porte-neige)
Relevé :
A : IKO EQUERRE ou IKO RLV AR/F à l’envers, clouée
B : IKO EQUERRE 25
C : IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F
D : Dispositif écartant les eaux de ruissellement
DESCRIPTIF N°01TICM009
TOITURE-TERRASSE INACCESSIBLES ISOLÉES SOUS PROTECTION GRAVILLON
EN CLIMAT DE MONTAGNE AVEC REVÊTEMENTS BICOUCHES BITUMINEUX SBS EN
INDÉPENDANCE SUR ÉLÉMENT PORTEUR EN BOIS ET DÉRIVES
ÉLEMENT PORTEUR
Les supports panneaux bois et à base de bois conformes à la NF DTU 43.4 « Toitures en éléments porteurs en bois et panneaux à base de bois avec revêtements d’étanchéité », aux Recommandations professionnelles RAGE « Isolation thermique des sous-faces des toitures chaudes à élément porteur en bois relevant du NF DTU 43.4 » ou faisant l’objet d’un Avis Technique ou d’un Document Technique d’Application pour l’emploi en élément porteur d’un complexe d’étanchéité.
Les supports panneaux bois à usage structural (CLT) et planchers à caissons en bois, à usage structural faisant l’objet d’un Avis Technique ou d’un Document Technique d’Application visant l’emploi en toiture-terrasse. Les destinations et protections sont spécifiques au procédé et sont mentionnées dans l’Avis Technique / Document Technique d’Application du CLT ou du plancher caisson en bois, ou conformes au e-Cahier du CSTB 3814.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Un écran d’indépendance en voile de verre 100 g/m², type VOILECRAN 100, déroulé à sec, joints à recouvrements de 10 cm libres.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non tissé polyester stabilisé, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION L4 F/G, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux) soudés.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non tissé polyester stabilisé, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION L3 F/G, soudée en plein sur la première feuille, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux). Les joints sont décalés par rapport à la première couche.
PROTECTION EN PARTIE COURANTE
La protection est constituée par une couche de granulats courants 5/25, roulés ou concassés de 0,06 m d’épaisseur minimale ou de 0,04 m + porte-neige. Le lestage est obligatoire, sur 2 m au droit des rives, pour les bâtiments de plus de 28 m situés en Région de Vent II, site exposé et au-delà.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Une feuille de bitume élastomère SBS, d’épaisseur minimale 3,5 mm, type IKO EQUERRE ou IKO RLV AR/F, à l’envers, clouée à raison d’un clou à large tête tous les 0,33 m en quinconce sur toute la surface. Les joints sont soudés.
– Une équerre de renfort (0,25 m de développé) en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomérique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
Descriptif
DESCRIPTIF N°01TICM009
TOITURE-TERRASSE INACCESSIBLES ISOLÉES SOUS PROTECTION GRAVILLON
EN CLIMAT DE MONTAGNE AVEC REVÊTEMENTS BICOUCHES BITUMINEUX SBS EN
INDÉPENDANCE SUR ÉLÉMENT PORTEUR EN BOIS ET DÉRIVES
ÉLEMENT PORTEUR
Les supports panneaux bois et à base de bois conformes à la NF DTU 43.4 « Toitures en éléments porteurs en bois et panneaux à base de bois avec revêtements d’étanchéité », aux Recommandations professionnelles RAGE « Isolation thermique des sous-faces des toitures chaudes à élément porteur en bois relevant du NF DTU 43.4 » ou faisant l’objet d’un Avis Technique ou d’un Document Technique d’Application pour l’emploi en élément porteur d’un complexe d’étanchéité.
Les supports panneaux bois à usage structural (CLT) et planchers à caissons en bois, à usage structural faisant l’objet d’un Avis Technique ou d’un Document Technique d’Application visant l’emploi en toiture-terrasse. Les destinations et protections sont spécifiques au procédé et sont mentionnées dans l’Avis Technique / Document Technique d’Application du CLT ou du plancher caisson en bois, ou conformes au e-Cahier du CSTB 3814.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Un écran d’indépendance en voile de verre 100 g/m², type VOILECRAN 100, déroulé à sec, joints à recouvrements de 10 cm libres.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non tissé polyester stabilisé, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION L4 F/G, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux) soudés.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non tissé polyester stabilisé, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION L3 F/G, soudée en plein sur la première feuille, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux). Les joints sont décalés par rapport à la première couche.
PROTECTION EN PARTIE COURANTE
La protection est constituée par une couche de granulats courants 5/25, roulés ou concassés de 0,06 m d’épaisseur minimale ou de 0,04 m + porte-neige. Le lestage est obligatoire, sur 2 m au droit des rives, pour les bâtiments de plus de 28 m situés en Région de Vent II, site exposé et au-delà.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Une feuille de bitume élastomère SBS, d’épaisseur minimale 3,5 mm, type IKO EQUERRE ou IKO RLV AR/F, à l’envers, clouée à raison d’un clou à large tête tous les 0,33 m en quinconce sur toute la surface. Les joints sont soudés.
– Une équerre de renfort (0,25 m de développé) en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomérique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
Autres documents
– NF DTU 43.4 « Toitures en éléments porteurs en bois et panneaux dérivés du bois avec revêtements d’étanchéité »
– Règles Professionnelles Etanchéité sous protection lourde
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
– Recommandations professionnelles RAGE – Isolation en sous-face des toitures chaudes à élément porteur en bois relevant du NF DTU 43.4.
– e-Cahier du CSTB 3814 Étanchéité de toitures terrasses sur élément porteur en panneaux structural bois faisant l’objet d’un Avis Technique ou d’un Document Technique d’Application relevant de l’une des deux familles : – Panneau bois à usage structurel mur et plancher, – Plancher à caisson en bois.
– e-Cahier du CSTB 2267-2, Guide des toitures-terrasses et toitures avec revêtements d’étanchéité en climat de montagne.
