Bicouche thermosoudable en indépendance sous protection gravillons, cas de l’isolation inversée
Procédé :
RÈGLES PROFESSIONNELLES ÉTANCHÉITÉ SOUS PROTECTION LOURDE
Élément porteur :
Maçonnerie (Pente 0 à 5%)
Partie courante : Classement F5 I3 T4

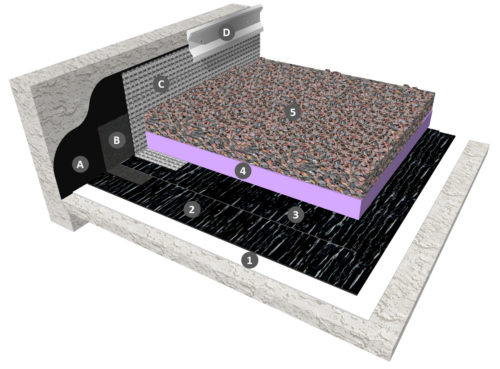

1 : IKOpro Primaire bitume Adérosol SR
2 : IKO DUO FUSION L3 F/G
3 : IKO DUO FUSION G/F
4 : Isolant XPS + Ecran de séparation éventuel
5 : Gravillons
Relevés :
A : IKOpro Primaire bitume Adérosol SR
B : IKO EQUERRE
C : IKO RLV ALU/F
D : Dispositif écartant les eaux de ruissèlement
DEVIS DESCRIPTIF N°01TIPG007
TOITURE-TERRASSE INACCESSIBLES ISOLÉES SOUS PROTECTION GRAVILLON
EN CLIMAT DE PLAINE AVEC REVÊTEMENTS BICOUCHES BITUMINEUX SBS EN
INDÉPENDANCE ET ISOLATION INVERSEE SUR ÉLÉMENT PORTEUR EN MAÇONNERIE
ÉLEMENT PORTEUR
Éléments porteurs en maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Un écran d’indépendance en voile de verre 100 g/m², type VOILECRAN 100, déroulé à sec, joints à recouvrements de 10 cm libres.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION L4 F/G ou IKO DUO FUSION L3 F/G, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux) soudés.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un voile de verre, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION G/F, soudée en plein sur la première feuille, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux). Les joints sont décalés par rapport à la première couche.
ISOLATION THERMIQUE
Les isolants en polystyrène extrudé (XPS) en pose inversée sont mis en œuvre selon leur Document Technique d’Application.
Les panneaux isolants admis et leur protection sont mis en œuvre selon les prescriptions des Règles Professionnelles « Isolation inversée de toiture-terrasse » de juin 2021 qui précise :
– La nature de l’écran de séparation éventuel entre le revêtement et l’isolant. Est admis l’écran IKO FILTRE 170. En climat de plaine, il n’est pas nécessaire si le revêtement est auto-protégé et/ou si la protection est en dalles sur plots. Il est obligatoire en climat de montagne.
– Les caractéristiques de la protection (dalles en bois et dalles céramiques exclues).
– La pression admise au niveau de l’isolant (se reporter à la Fiche Technique conforme aux Règles Professionnelles « Isolation inversée de toiture-terrasse » de juin 2021 du panneau isolant et certifié ACERMI pour les spécifications prévues par ces règles.
PROTECTION EN PARTIE COURANTE
La protection est constituée par une couche de granulats courants 5/25, roulés ou concassés de 0,04 m d’épaisseur minimale. Le lestage est obligatoire, sur 2 m au droit des rives, pour les bâtiments de plus de 28 m situés en Région de Vent II, site exposé et au-delà.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une équerre de renfort (0,25 m de développé) en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomérique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
Devis descriptif
DEVIS DESCRIPTIF N°01TIPG007
TOITURE-TERRASSE INACCESSIBLES ISOLÉES SOUS PROTECTION GRAVILLON
EN CLIMAT DE PLAINE AVEC REVÊTEMENTS BICOUCHES BITUMINEUX SBS EN
INDÉPENDANCE ET ISOLATION INVERSEE SUR ÉLÉMENT PORTEUR EN MAÇONNERIE
ÉLEMENT PORTEUR
Éléments porteurs en maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Un écran d’indépendance en voile de verre 100 g/m², type VOILECRAN 100, déroulé à sec, joints à recouvrements de 10 cm libres.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION L4 F/G ou IKO DUO FUSION L3 F/G, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux) soudés.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un voile de verre, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION G/F, soudée en plein sur la première feuille, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux). Les joints sont décalés par rapport à la première couche.
ISOLATION THERMIQUE
Les isolants en polystyrène extrudé (XPS) en pose inversée sont mis en œuvre selon leur Document Technique d’Application.
Les panneaux isolants admis et leur protection sont mis en œuvre selon les prescriptions des Règles Professionnelles « Isolation inversée de toiture-terrasse » de juin 2021 qui précise :
– La nature de l’écran de séparation éventuel entre le revêtement et l’isolant. Est admis l’écran IKO FILTRE 170. En climat de plaine, il n’est pas nécessaire si le revêtement est auto-protégé et/ou si la protection est en dalles sur plots. Il est obligatoire en climat de montagne.
– Les caractéristiques de la protection (dalles en bois et dalles céramiques exclues).
– La pression admise au niveau de l’isolant (se reporter à la Fiche Technique conforme aux Règles Professionnelles « Isolation inversée de toiture-terrasse » de juin 2021 du panneau isolant et certifié ACERMI pour les spécifications prévues par ces règles.
PROTECTION EN PARTIE COURANTE
La protection est constituée par une couche de granulats courants 5/25, roulés ou concassés de 0,04 m d’épaisseur minimale. Le lestage est obligatoire, sur 2 m au droit des rives, pour les bâtiments de plus de 28 m situés en Région de Vent II, site exposé et au-delà.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une équerre de renfort (0,25 m de développé) en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomérique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
Autres documents
– NF DTU 20.12 « Gros oeuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité »
– NF DTU 43.1 « Travaux d’étanchéité des toitures terrasses avec éléments porteurs en maçonnerie »
– Règles Professionnelles Isolation inversée de toiture-terrasse
– Règles Professionnelles Etanchéité sous protection lourde
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
