Bicouche thermosoudable en indépendance sous protection lourde dure, cas de la réfection
Procédé :
RÈGLES PROFESSIONNELLES ÉTANCHÉITÉ SOUS PROTECTION LOURDE
Élément porteur :
Tout élément porteur (réfection)
– Maçonnerie (Pente 1 à 5%)
– Béton cellulaire autoclavé armé avec dépose complète du complexe existant (Pente 1 à 5 %)
– Bois, panneaux à base de bois et TAN (Pente 3 à 5%)

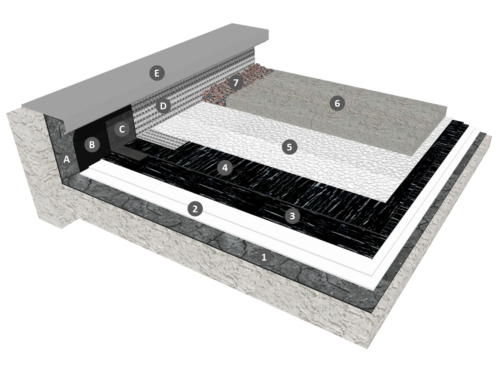

Partie courante : Classement F5 I5 T4
1 : Ancien revêtement bitumineux
2 : 2 VOILECRAN 100 ou 1 VOILECRAN KRAFT
3 : IKO DUO FUSION L4 F/G
4 : IKO DUO FUSION G/F
5 : Couche de désolidarisation ou IKO FILTRE 170 + film synthétique de 100 µm minimum (si < 30 m²)
6 : Dalles en béton ou pierre naturelles ou protection rapportée en béton coulé (uniquement sur maçonnerie)
7 : Gravillons
Relevés :
A : Ancien revêtement bitumineux
B : IKOpro Primaire bitume Adérosol SR
C : IKO EQUERRE
D : IKO RLV ALU/F
E : Dispositif d’écartement des eaux de ruissellement
DESCRIPTIF N°01TTPD001
TERRASSES TECHNIQUES OU À ZONES TECHNIQUES SOUS PROTECTION LOURDE DURE
EN CLIMAT DE PLAINE AVEC REVÊTEMENTS BICOUCHES BITUMINEUX SBS
EN INDÉPENDANCE, RÉFECTION SUR TOUT ÉLÉMENT PORTEUR
ÉLEMENT PORTEUR
Éléments porteurs en :
- Maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1, NF DTU 43.11,
- Dalles de béton cellulaire autoclavé armé ayant fait l’objet d’un Avis Technique (ATec) pour l’emploi en élément porteur d’un complexe d’étanchéité,
- Bois et panneaux à base de bois conformes au NF DTU 43.4 ou faisant l’objet d’un Avis Technique ou d’un Document Technique d’Application pour l’emploi en élément porteur d’un complexe d’étanchéité,
- Panneaux bois à usage structural (CLT) et planchers à caissons en bois, à usage structural faisant l’objet d’un Avis Technique ou d’un Document Technique d’Application visant l’emploi en toiture-terrasse ou conformes au e-Cahier du CSTB 3814.
- Tôles d’acier nervurées (TAN) conforme aux NF DTU 43.3, NF EN 14782, NF P34-401-2, à ouverture haute de nervure supérieure à 70 mm conformes au e-Cahier du CSTB 3537_V2, conformes au e-Cahier du CSTB 3644 ou faisant l’objet d’un Document Technique d’Application pour l’emploi en élément porteur d’un complexe d’étanchéité.
SUPPORT D’ÉTANCHÉITÉ
Ancien revêtement d’étanchéité conforme aux Règles Professionnelles Étanchéité sous protection lourde.
TRAVAUX PRÉPARATOIRES
Ils seront exécutés conformément à la NF DTU 43.5 pour la réfection des ouvrages d’étanchéité de toitures terrasses ou inclinées et plus particulièrement le traitement des fissures, la suppression des plis, le délardage de l’autoprotection métallique des relevés d’étanchéité et arrachage des parties non adhérentes des relevés.
Béton cellulaire autoclavé armé avec dépose complète du complexe existant.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– 2 écrans d’indépendance en voile de verre 100 g/m², type VOILECRAN 100, déroulé à sec, joints à recouvrements de 10 cm libres, ou un VOILECRAN KRAFT.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non tissé polyester stabilisé, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION L4 F/G, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux) soudés.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un voile de verre, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION G/F, soudée en plein sur la première feuille, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux). Les joints sont décalés par rapport à la première couche.
PROTECTION EN PARTIE COURANTE
La protection lourde dure, sur couche de désolidarisation, est réalisée conformément aux dispositions NF DTU 43.1 et du NF DTU 20.12 et dans un délai le plus court possible, dès la fin de l’exécution du revêtement d’étanchéité.
Elle est constituée :
- Une couche de désolidarisation qui peut être constituée, d’un lit de sable de 0,03 m d’épaisseur minimale ou d’un lit de granulats de 0,03 m d’épaisseur minimale.
Dans le cas des surfaces < 30 m² cette couche de désolidarisation peut être constituée par un non tissé synthétique de 170 g/m² minimum + un film synthétique de 100 µm minimum.
- Dalle en béton coulé de 4 cm d’épaisseur nominale (uniquement sur maçonnerie), ou dalles en béton ou pierre naturelles posées à sec.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une équerre de renfort (0,25 m de développé) en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomérique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
Descriptif
DESCRIPTIF N°01TTPD001
TERRASSES TECHNIQUES OU À ZONES TECHNIQUES SOUS PROTECTION LOURDE DURE
EN CLIMAT DE PLAINE AVEC REVÊTEMENTS BICOUCHES BITUMINEUX SBS
EN INDÉPENDANCE, RÉFECTION SUR TOUT ÉLÉMENT PORTEUR
ÉLEMENT PORTEUR
Éléments porteurs en :
- Maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1, NF DTU 43.11,
- Dalles de béton cellulaire autoclavé armé ayant fait l’objet d’un Avis Technique (ATec) pour l’emploi en élément porteur d’un complexe d’étanchéité,
- Bois et panneaux à base de bois conformes au NF DTU 43.4 ou faisant l’objet d’un Avis Technique ou d’un Document Technique d’Application pour l’emploi en élément porteur d’un complexe d’étanchéité,
- Panneaux bois à usage structural (CLT) et planchers à caissons en bois, à usage structural faisant l’objet d’un Avis Technique ou d’un Document Technique d’Application visant l’emploi en toiture-terrasse ou conformes au e-Cahier du CSTB 3814.
- Tôles d’acier nervurées (TAN) conforme aux NF DTU 43.3, NF EN 14782, NF P34-401-2, à ouverture haute de nervure supérieure à 70 mm conformes au e-Cahier du CSTB 3537_V2, conformes au e-Cahier du CSTB 3644 ou faisant l’objet d’un Document Technique d’Application pour l’emploi en élément porteur d’un complexe d’étanchéité.
SUPPORT D’ÉTANCHÉITÉ
Ancien revêtement d’étanchéité conforme aux Règles Professionnelles Étanchéité sous protection lourde.
TRAVAUX PRÉPARATOIRES
Ils seront exécutés conformément à la NF DTU 43.5 pour la réfection des ouvrages d’étanchéité de toitures terrasses ou inclinées et plus particulièrement le traitement des fissures, la suppression des plis, le délardage de l’autoprotection métallique des relevés d’étanchéité et arrachage des parties non adhérentes des relevés.
Béton cellulaire autoclavé armé avec dépose complète du complexe existant.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– 2 écrans d’indépendance en voile de verre 100 g/m², type VOILECRAN 100, déroulé à sec, joints à recouvrements de 10 cm libres, ou un VOILECRAN KRAFT.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non tissé polyester stabilisé, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION L4 F/G, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux) soudés.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un voile de verre, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION G/F, soudée en plein sur la première feuille, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux). Les joints sont décalés par rapport à la première couche.
PROTECTION EN PARTIE COURANTE
La protection lourde dure, sur couche de désolidarisation, est réalisée conformément aux dispositions NF DTU 43.1 et du NF DTU 20.12 et dans un délai le plus court possible, dès la fin de l’exécution du revêtement d’étanchéité.
Elle est constituée :
- Une couche de désolidarisation qui peut être constituée, d’un lit de sable de 0,03 m d’épaisseur minimale ou d’un lit de granulats de 0,03 m d’épaisseur minimale.
Dans le cas des surfaces < 30 m² cette couche de désolidarisation peut être constituée par un non tissé synthétique de 170 g/m² minimum + un film synthétique de 100 µm minimum.
- Dalle en béton coulé de 4 cm d’épaisseur nominale (uniquement sur maçonnerie), ou dalles en béton ou pierre naturelles posées à sec.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une équerre de renfort (0,25 m de développé) en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomérique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
Autres documents
– NF DTU 20.12 « Gros-œuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité »
– NF DTU 43.1 « Travaux d’étanchéité des toitures terrasses avec éléments porteurs en maçonnerie »
– NF DTU 43.11 « Travaux de bâtiment – Étanchéité des toitures-terrasses et toitures inclinées avec éléments porteurs en maçonnerie en climat de montagne »
– NF DTU 43.3 « Travaux de toitures en tôles d’acier nervurées avec revêtement d’étanchéité »
– NF DTU 43.4 « Toitures en éléments porteurs en bois et panneaux dérivés du bois avec revêtements d’étanchéité »
– NF DTU 43.5 « Réfection des ouvrages d’étanchéité des toitures-terrasses ou inclinées »
– Règles Professionnelles Etanchéité sous protection lourde
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
