Bicouche thermosoudable en indépendance sous protection lourde dure pour toitures accessibles aux véhicules avec isolation
Procédé :
RÈGLES PROFESSIONNELLES ÉTANCHÉITÉ SOUS PROTECTION LOURDE
Élément porteur :
Maçonnerie (Pente 2 à 5 %)

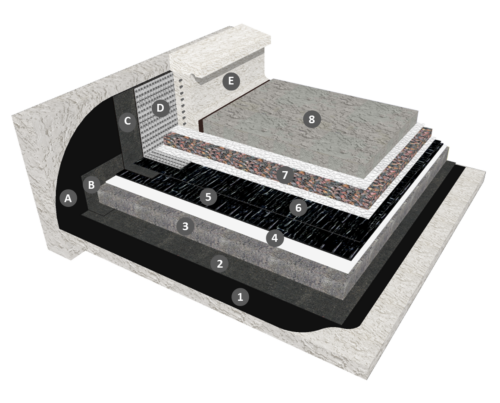

Partie courante : Classement F5 I5 T4
1 : IKOpro Primaire bitume Adérosol SR
2 : IKO VAP
3 : Isolant perlite fibrée
4 : VOILECRAN 100 éventuel (selon DTA de l’isolant)
5 : IKO DUO FUSION L4 F/G
6 : IKO DUO FUSION G/F
7 : Couche de désolidarisation (IKO FILTRE 170 + une couche de granulats courants 3/15, roulés ou concassés, de 3 cm d’épaisseur minimale + IKO FILTRE 170)
8 : Dalle béton armé de 6 cm nominale
Relevé :
A : IKOpro Primaire bitume Adérosol SR
B : IKO EQUERRE (équerre de pare-vapeur)
C : IKO EQUERRE 100
D : IKO RLV ALU/F
E : Enduit ciment grillagé
DEVIS DESCRIPTIF N° 01TAVL002
TOITURE-TERRASSE ACCESSIBLE AUX VÉHICULES SOUS PROTECTION LOURDE DURE
AVEC ISOLATION EN CLIMAT DE PLAINE AVEC REVÊTEMENTS BICOUCHES BITUMINEUX SBS
EN INDÉPENDANCE SUR ÉLEMENT PORTEUR EN MACONNERIE
ÉLEMENT PORTEUR
Éléments porteurs en maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1, NF DTU 43.11.
PARE VAPEUR
L’écran pare-vapeur est constitué par, sur les locaux :
À faible ou moyenne hygrométrie :
Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau + une feuille à base de liant bitumineux élastomère SBS, armée d’un voile de verre d’épaisseur minimale 2,5 mm, type IKO VAP, soudée en plein sur le support ou une feuille de bitume modifié SBS d’épaisseur 1,2 mm avec sous-face auto-adhésive et surface aluminium, type IKO VAP STICK ALU.
Où, feuille à base de liant bitumineux élastomère SBS, armée d’un voile de verre d’épaisseur minimale 2,5 mm, type IKO VAP, en pose libre, joints soudés sur 60 mm. En périphérie de la toiture et autour des émergences, le pare-vapeur est soudé en plein sur EIF sur 50 cm minimum.
À forte hygrométrie :
Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR + une feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, soudée en plein sur le support, ou une feuille de bitume modifié SBS d’épaisseur 1,2 mm avec sous-face auto-adhésive et surface aluminium, type IKO VAP STICK ALU.
Où, feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, en pose libre, joints soudés sur 60 mm.
En périphérie de la toiture et autour des émergences, le pare-vapeur est soudé en plein sur EIF sur 50 cm minimum.
À très forte hygrométrie :
Un enduit d’imprégnation à froid, type IKOpro Primaire Bitume Adérosol SR + un écran perforé, type IKO ECRAN PERFO est déroulé bord à bord ou à recouvrement de 5 à 10 cm + une feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, soudée en plein sur le support.
Où, feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, en pose libre, joints soudés sur 60 mm.
En périphérie de la toiture et autour des émergences, le pare-vapeur est soudé en plein sur EIF sur 50 cm minimum.
Au droit des reliefs il est mis en œuvre, par thermo soudage, une feuille de IKO EQUERRE (ou IKO EQUERRE 100) ayant un recouvrement horizontal minimal de 6 cm sur le pare-vapeur (dans le cas d’un pare-vapeur avec autoprotection l’aile horizontale se situe au-dessous de celui-ci) et dépassant la face supérieure du panneau isolant d’au moins 6 cm.
ISOLATION THERMIQUE
Panneaux de perlite expansée (fibrée), bénéficiant d’un Avis Technique pour une mise en œuvre sous protection lourde dure et uniquement si la fiche produit de l’isolant établie selon les Règles Professionnelles « Isolants supports d’étanchéité en indépendance sous protection lourde » de juillet 2024 admet cette destination.
Les panneaux sont mis en œuvre selon les prescriptions de leur Document Technique d’Application particulier.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Un écran d’indépendance en voile de verre 100 g/m², type VOILECRAN 100, déroulé à sec, joints à recouvrements de 10 cm libres.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION L4 F/G, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux) soudés.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un voile de verre, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION G/F, soudée en plein sur la première feuille et à joints de 6 cm (longitudinaux) et de 10 cm (transversaux). Les joints sont décalés par rapport à la première couche.
PROTECTION EN PARTIE COURANTE
La protection lourde dure, sur couche de désolidarisation, est réalisée conformément aux dispositions NF DTU 43.1 et du NF DTU 20.12 et dans un délai le plus court possible, dès la fin de l’exécution du revêtement d’étanchéité.
Elle est constituée :
– Une couche de désolidarisation qui peut être constituée, d’un non tissé synthétique de 170 g/m² minimum, type IKO FILTRE 170 + une couche de granulats courants 3/15, roulés ou concassés, de 3 cm d’épaisseur minimale + non tissé synthétique de 170 g/m² minimum.
– Dalle de 6 cm d’épaisseur nominale en béton armé (les chapes en mortier de ciment ne sont pas admises), avec revêtement de sol scellé ou collé.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Une imprégnation bitumineuse à froid, type IKOpro Primaire Bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
PROTECTION DES RELEVÉS D’ETANCHEITÉ
Pour les relevés jusqu’à 0,40 m de hauteur :
L’enduit en mortier a une épaisseur moyenne de 0,03 m et est armé d’un grillage » cage à poules » à maille hexagonale, ou treillis soudé 0,9 × 0,9 mm à maille 50 × 50 mm avec une masse d’environ 220 g/m², fixé dans le support au-dessus du relevé d’étanchéité par au moins trois fixations par mètre linéaire.
Dans le cas d’enduit grillagé de hauteur < 0,20 m et comportant un talon, cette fixation est facultative.
Pour les relevés de hauteur supérieure à 0,40 m :
L’enduit en mortier a une épaisseur moyenne de 0,05 m et est armé de métal déployé ou de treillis soudé 0,9 × 0,9 mm à maille 50 × 50 mm avec une masse d’environ 220 g/m², à l’exclusion du grillage type » cage à poules « .
Cette armature est fixée dans le support au-dessus du relevé d’étanchéité par au moins 3 fixations par mètre linéaire.
Devis descriptif
DEVIS DESCRIPTIF N° 01TAVL002
TOITURE-TERRASSE ACCESSIBLE AUX VÉHICULES SOUS PROTECTION LOURDE DURE
AVEC ISOLATION EN CLIMAT DE PLAINE AVEC REVÊTEMENTS BICOUCHES BITUMINEUX SBS
EN INDÉPENDANCE SUR ÉLEMENT PORTEUR EN MACONNERIE
ÉLEMENT PORTEUR
Éléments porteurs en maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1, NF DTU 43.11.
PARE VAPEUR
L’écran pare-vapeur est constitué par, sur les locaux :
À faible ou moyenne hygrométrie :
Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau + une feuille à base de liant bitumineux élastomère SBS, armée d’un voile de verre d’épaisseur minimale 2,5 mm, type IKO VAP, soudée en plein sur le support ou une feuille de bitume modifié SBS d’épaisseur 1,2 mm avec sous-face auto-adhésive et surface aluminium, type IKO VAP STICK ALU.
Où, feuille à base de liant bitumineux élastomère SBS, armée d’un voile de verre d’épaisseur minimale 2,5 mm, type IKO VAP, en pose libre, joints soudés sur 60 mm. En périphérie de la toiture et autour des émergences, le pare-vapeur est soudé en plein sur EIF sur 50 cm minimum.
À forte hygrométrie :
Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR + une feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, soudée en plein sur le support, ou une feuille de bitume modifié SBS d’épaisseur 1,2 mm avec sous-face auto-adhésive et surface aluminium, type IKO VAP STICK ALU.
Où, feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, en pose libre, joints soudés sur 60 mm.
En périphérie de la toiture et autour des émergences, le pare-vapeur est soudé en plein sur EIF sur 50 cm minimum.
À très forte hygrométrie :
Un enduit d’imprégnation à froid, type IKOpro Primaire Bitume Adérosol SR + un écran perforé, type IKO ECRAN PERFO est déroulé bord à bord ou à recouvrement de 5 à 10 cm + une feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, soudée en plein sur le support.
Où, feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU AR/F, en pose libre, joints soudés sur 60 mm.
En périphérie de la toiture et autour des émergences, le pare-vapeur est soudé en plein sur EIF sur 50 cm minimum.
Au droit des reliefs il est mis en œuvre, par thermo soudage, une feuille de IKO EQUERRE (ou IKO EQUERRE 100) ayant un recouvrement horizontal minimal de 6 cm sur le pare-vapeur (dans le cas d’un pare-vapeur avec autoprotection l’aile horizontale se situe au-dessous de celui-ci) et dépassant la face supérieure du panneau isolant d’au moins 6 cm.
ISOLATION THERMIQUE
Panneaux de perlite expansée (fibrée), bénéficiant d’un Avis Technique pour une mise en œuvre sous protection lourde dure et uniquement si la fiche produit de l’isolant établie selon les Règles Professionnelles « Isolants supports d’étanchéité en indépendance sous protection lourde » de juillet 2024 admet cette destination.
Les panneaux sont mis en œuvre selon les prescriptions de leur Document Technique d’Application particulier.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Un écran d’indépendance en voile de verre 100 g/m², type VOILECRAN 100, déroulé à sec, joints à recouvrements de 10 cm libres.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION L4 F/G, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux) soudés.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un voile de verre, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION G/F, soudée en plein sur la première feuille et à joints de 6 cm (longitudinaux) et de 10 cm (transversaux). Les joints sont décalés par rapport à la première couche.
PROTECTION EN PARTIE COURANTE
La protection lourde dure, sur couche de désolidarisation, est réalisée conformément aux dispositions NF DTU 43.1 et du NF DTU 20.12 et dans un délai le plus court possible, dès la fin de l’exécution du revêtement d’étanchéité.
Elle est constituée :
– Une couche de désolidarisation qui peut être constituée, d’un non tissé synthétique de 170 g/m² minimum, type IKO FILTRE 170 + une couche de granulats courants 3/15, roulés ou concassés, de 3 cm d’épaisseur minimale + non tissé synthétique de 170 g/m² minimum.
– Dalle de 6 cm d’épaisseur nominale en béton armé (les chapes en mortier de ciment ne sont pas admises), avec revêtement de sol scellé ou collé.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Une imprégnation bitumineuse à froid, type IKOpro Primaire Bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
PROTECTION DES RELEVÉS D’ETANCHEITÉ
Pour les relevés jusqu’à 0,40 m de hauteur :
L’enduit en mortier a une épaisseur moyenne de 0,03 m et est armé d’un grillage » cage à poules » à maille hexagonale, ou treillis soudé 0,9 × 0,9 mm à maille 50 × 50 mm avec une masse d’environ 220 g/m², fixé dans le support au-dessus du relevé d’étanchéité par au moins trois fixations par mètre linéaire.
Dans le cas d’enduit grillagé de hauteur < 0,20 m et comportant un talon, cette fixation est facultative.
Pour les relevés de hauteur supérieure à 0,40 m :
L’enduit en mortier a une épaisseur moyenne de 0,05 m et est armé de métal déployé ou de treillis soudé 0,9 × 0,9 mm à maille 50 × 50 mm avec une masse d’environ 220 g/m², à l’exclusion du grillage type » cage à poules « .
Cette armature est fixée dans le support au-dessus du relevé d’étanchéité par au moins 3 fixations par mètre linéaire.
Autres documents
– NF DTU 20.12 « Gros oeuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité »
– NF DTU 43.1 « Travaux d’étanchéité des toitures terrasses avec éléments porteurs en maçonnerie »
– Règles Professionnelles Etanchéité sous protection lourde
– Règles Professionnelles Isolants supports d’étanchéité en indépendance sous protection lourde
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
