Bicouche thermosoudable en indépendance sous protection lourde dure pour toitures accessibles aux véhicules sans isolation, en climat de montagne
Procédé :
RÈGLES PROFESSIONNELLES ÉTANCHÉITÉ SOUS PROTECTION LOURDE
Élément porteur :
Maçonnerie (Pente 2 à 5 %)

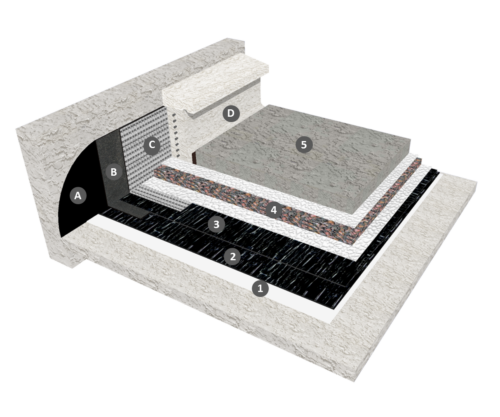

Partie courante : Classement F5 I5 T4
1 : VOILECRAN 100
2 : IKO DUO FUSION L4 F/G
3 : IKO DUO FUSION L3 F/G
4 : Couche de désolidarisation (IKO FILTRE 170 + une couche de granulats courants 3/15, roulés ou concassés, de 3 cm d’épaisseur minimale + IKO FILTRE 170)
5 : Dalle béton armé de 6 cm nominale avec couche de circulation obligatoire.
Relevé :
A : IKOpro Primaire bitume Adérosol SR
B : IKO EQUERRE 100
C : IKO RLV ALU/F
D : Protection conforme aux dispositions du DTU 43.11 (protection par enduit ciment grillagé non admise)
DEVIS DESCRIPTIF N° 01TACM005
TOITURE-TERRASSE ACCESSIBLE AUX VÉHICULES SOUS PROTECTION LOURDE DURE
EN CLIMAT DE MONTAGNE AVEC REVÊTEMENTS BICOUCHES BITUMINEUX SBS
EN INDÉPENDANCE SUR ÉLEMENT PORTEUR EN MACONNERIE
ÉLEMENT PORTEUR
Éléments porteurs en maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1, NF DTU 43.11.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Un écran d’indépendance en voile de verre 100 g/m², type VOILECRAN 100, déroulé à sec, joints à recouvrements de 10 cm libres.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION L4 F/G, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux) soudés.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION L3 F/G, soudée en plein sur la première feuille et à joints de 6 cm (longitudinaux) et de 10 cm (transversaux). Les joints sont décalés par rapport à la première couche.
PROTECTION EN PARTIE COURANTE
La protection lourde dure, sur couche de désolidarisation, est réalisée conformément aux dispositions NF DTU 43.1 et du NF DTU 20.12 et dans un délai le plus court possible, dès la fin de l’exécution du revêtement d’étanchéité.
Elle est constituée :
- Une couche de désolidarisation qui peut être constituée, d’un non tissé synthétique de 170 g/m² minimum, type IKO FILTRE 170 + une couche de granulats courants 3/15, roulés ou concassés, de 3 cm d’épaisseur minimale + non tissé synthétique de 170 g/m² minimum.
– Dalle de 6 cm d’épaisseur nominale en béton armé (les chapes en mortier de ciment ne sont pas admises), avec couche de circulation obligatoire.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Une imprégnation bitumineuse à froid, type IKOpro Primaire Bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
PROTECTION DES RELEVÉS D’ETANCHEITÉ
Protection conforme aux dispositions du DTU 43.11 & DTU 20.12 (protection par enduit ciment grillagé non admise)
Devis descriptif
DEVIS DESCRIPTIF N° 01TACM005
TOITURE-TERRASSE ACCESSIBLE AUX VÉHICULES SOUS PROTECTION LOURDE DURE
EN CLIMAT DE MONTAGNE AVEC REVÊTEMENTS BICOUCHES BITUMINEUX SBS
EN INDÉPENDANCE SUR ÉLEMENT PORTEUR EN MACONNERIE
ÉLEMENT PORTEUR
Éléments porteurs en maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1, NF DTU 43.11.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Un écran d’indépendance en voile de verre 100 g/m², type VOILECRAN 100, déroulé à sec, joints à recouvrements de 10 cm libres.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION L4 F/G, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux) soudés.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION L3 F/G, soudée en plein sur la première feuille et à joints de 6 cm (longitudinaux) et de 10 cm (transversaux). Les joints sont décalés par rapport à la première couche.
PROTECTION EN PARTIE COURANTE
La protection lourde dure, sur couche de désolidarisation, est réalisée conformément aux dispositions NF DTU 43.1 et du NF DTU 20.12 et dans un délai le plus court possible, dès la fin de l’exécution du revêtement d’étanchéité.
Elle est constituée :
- Une couche de désolidarisation qui peut être constituée, d’un non tissé synthétique de 170 g/m² minimum, type IKO FILTRE 170 + une couche de granulats courants 3/15, roulés ou concassés, de 3 cm d’épaisseur minimale + non tissé synthétique de 170 g/m² minimum.
– Dalle de 6 cm d’épaisseur nominale en béton armé (les chapes en mortier de ciment ne sont pas admises), avec couche de circulation obligatoire.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Une imprégnation bitumineuse à froid, type IKOpro Primaire Bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
PROTECTION DES RELEVÉS D’ETANCHEITÉ
Protection conforme aux dispositions du DTU 43.11 & DTU 20.12 (protection par enduit ciment grillagé non admise)
Autres documents
– NF DTU 20.12 « Gros œuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité »
– NF DTU 43.11 « Étanchéité des toitures-terrasses et toitures inclinées avec éléments porteurs en maçonnerie en climat de montagne »
– NF DTU 43.1 « Travaux d’étanchéité des toitures terrasses avec éléments porteurs en maçonnerie »
– e-Cahier du CSTB 2267-2, Guide des toitures-terrasses et toitures avec revêtements d’étanchéité en climat de montagne.
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
– Règles Professionnelles Etanchéité sous protection lourde
