Bicouche thermosoudable multi-usages en adhérence sous protections
Procédé :
RÈGLES PROFESSIONNELLES ÉTANCHÉITÉ SOUS PROTECTION LOURDE
Élément porteur :
Maçonnerie (Pente < 5%)
Partie courante : Classement F5 I5 T4

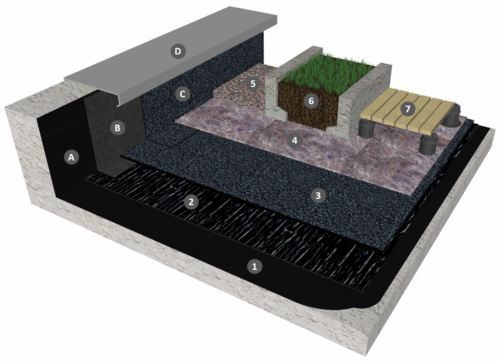

1 : IKOpro Primaire bitume Adérosol SR
2 : Première couche élastomère SBS, suivant la destination et la nature de sa protection *
3 : Deuxième couche élastomère SBS, suivant la destination et la nature de sa protection *
4 : IKO FILTRE 170 ou IKO FILTRE 100 éventuel
5 : Gravillons
6 : Jardin
7 : Dalles sur plots
Relevés :
A : IKOpro Primaire bitume Adérosol SR
B : IKO EQUERRE 100
C : IKO DUO GREEN 3000 AR/F
D : Dispositif écartant les eaux de ruissellement
Remarques :
* Le revêtement d’étanchéité doit être résistant à la pénétration des racines pour toute la surface plantée et sur 1 m de largeur au moins en périphérie de cette zone selon les Règles Professionnelles Etanchéité sous protection lourde.
DEVIS DESCRIPTIF N°11TMUS001
TOITURE- TERRASSES MULTI-USAGES NON ISOLÉES
EN CLIMAT DE PLAINE AVEC REVÊTEMENT BICOUCHES BITUMINEUX SBS
EN ADHÉRENCE SUR ÉLEMENT PORTEUR EN MAÇONNERIE
ÉLEMENT PORTEUR
Éléments porteurs en maçonnerie sur maçonnerie de type A (à l’exception des bacs collaborants), B ou C uniquement conforme aux NF DTU 20.12, NF DTU 43.1, NF DTU 43.11.
ÉTANCHEITE EN PARTIE COURANTE
Dans le cas de terrasses sous protection lourde à usages multiples :
- Chaque zone dévolue à un usage sera traitée avec le revêtement de partie courante et de relevé conforme pour cet usage.
- Le revêtement ayant la classe d’indentation I la plus élevée déborde de 1 m minimum la zone concernée et est raccordé par soudure au revêtement de classe inférieure
- Dans le cas de zone de toitures-terrasses végétalisées ou terrasses jardins, le revêtement jardin déborde de 1 m minimum la zone végétalisée et est raccordé par soudure au revêtement non résistant aux racines.
Afin de faciliter la mise en œuvre, il est également possible de traiter l’ensemble de la terrasse avec le revêtement de classe d’indentation I la plus élevée, ou avec un revêtement d’étanchéité jardin.
PROTECTION EN PARTIE COURANTE
Sur toitures-terrasses multi-usages, chaque zone est mise en œuvre conformément à sa destination et la nature de sa protection.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Une imprégnation bitumineuse à froid, type IKOpro Primaire Bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non tissé polyester, d’épaisseur minimale 3,0 mm, type IKO DUO GREEN 3000 AR/F, soudée en plein sur la première feuille, avec talon de 15 cm minimum sur la seconde couche.
PROTECTION DES RELEVÉS D’ÉTANCHÉITÉ
Les relevés reçoivent une protection en dur pour toiture accessible conforme à la norme NF DTU 43.1.
Devis descriptif
DEVIS DESCRIPTIF N°11TMUS001
TOITURE- TERRASSES MULTI-USAGES NON ISOLÉES
EN CLIMAT DE PLAINE AVEC REVÊTEMENT BICOUCHES BITUMINEUX SBS
EN ADHÉRENCE SUR ÉLEMENT PORTEUR EN MAÇONNERIE
ÉLEMENT PORTEUR
Éléments porteurs en maçonnerie sur maçonnerie de type A (à l’exception des bacs collaborants), B ou C uniquement conforme aux NF DTU 20.12, NF DTU 43.1, NF DTU 43.11.
ÉTANCHEITE EN PARTIE COURANTE
Dans le cas de terrasses sous protection lourde à usages multiples :
- Chaque zone dévolue à un usage sera traitée avec le revêtement de partie courante et de relevé conforme pour cet usage.
- Le revêtement ayant la classe d’indentation I la plus élevée déborde de 1 m minimum la zone concernée et est raccordé par soudure au revêtement de classe inférieure
- Dans le cas de zone de toitures-terrasses végétalisées ou terrasses jardins, le revêtement jardin déborde de 1 m minimum la zone végétalisée et est raccordé par soudure au revêtement non résistant aux racines.
Afin de faciliter la mise en œuvre, il est également possible de traiter l’ensemble de la terrasse avec le revêtement de classe d’indentation I la plus élevée, ou avec un revêtement d’étanchéité jardin.
PROTECTION EN PARTIE COURANTE
Sur toitures-terrasses multi-usages, chaque zone est mise en œuvre conformément à sa destination et la nature de sa protection.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Une imprégnation bitumineuse à froid, type IKOpro Primaire Bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non tissé polyester, d’épaisseur minimale 3,0 mm, type IKO DUO GREEN 3000 AR/F, soudée en plein sur la première feuille, avec talon de 15 cm minimum sur la seconde couche.
PROTECTION DES RELEVÉS D’ÉTANCHÉITÉ
Les relevés reçoivent une protection en dur pour toiture accessible conforme à la norme NF DTU 43.1.
Autres documents
– NF DTU 20.12 « Gros œuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité »
– NF DTU 43.1 « Étanchéité des toitures-terrasses et toitures inclinées avec éléments porteurs en maçonnerie »
– NF DTU 43.11 « Étanchéité des toitures-terrasses et toitures inclinées avec éléments porteurs en maçonnerie en climat de montagne»
– Règles Professionnelles Etanchéité sous protection lourde
– Règles professionnelles pour la conception et la réalisation des terrasses et toitures végétalisées
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
– Guide des toitures terrasses et toitures avec revêtements d’étanchéité en climat de montagne (Cahier du CSTB n°2267-2 de Septembre 1988)
