Bicouche thermosoudable sous panneau rétenteur d’eau (ou drain), filtre et substrat sans isolation
Procédé :
RÈGLES PROFESSIONNELLES ÉTANCHÉITÉ SOUS PROTECTION LOURDE
IKO SEMPERVIVUM (Avis Technique)
Élément porteur :
Éléments porteurs et supports en bois et panneaux à base de bois (Pente 3 à 5%)
Partie courante : Classement F5 I5 T4

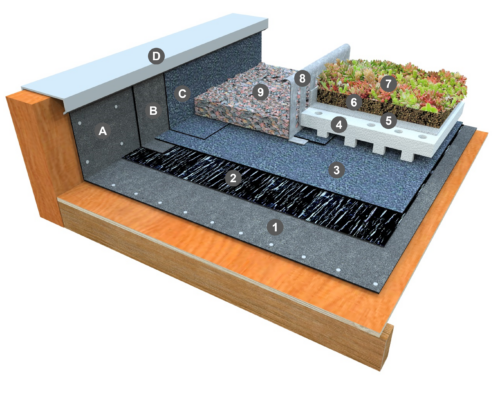

1 : IKO VAP cloué
2 : IKO DUO FUSION F/G
3 : IKO DUO GREEN 3000 AR/F
4 : IKO DRAIN ou IKO DRAIN 5L
5 : IKO FILTRE 100 (ou IKO FILTRE 170)
6 : IKO SUBSTRAT SEMPERVIVUM
7 : Végétalisation par tapis précultivés, micro-mottes ou semis
8 : Pare-gravier
9 : Zone stérile
Relevé :
A : IKO EQUERRE 100 clouée
B : IKO EQUERRE 100
C : IKO DUO GREEN 3000 AR/F
D : Dispositif écartant les eaux de ruissellement
Climat de montagne :
Exclu sur élément porteur bois
DEVIS DESCRIPTIF N°10TJAR015
TOITURE-TERRASSE VÉGÉTALISÉES NON ISOLÉES
EN CLIMAT DE PLAINE AVEC REVÊTEMENT BICOUCHES BITUMINEUX SBS
EN SEMI-INDÉPENDANCE SUR ÉLEMENT PORTEUR EN BOIS ET DÉRIVES
ÉLEMENT PORTEUR
Les supports panneaux bois et à base de bois conformes à la NF DTU 43.4 « Toitures en éléments porteurs en bois et panneaux à base de bois avec revêtements d’étanchéité », aux Recommandations professionnelles RAGE « Isolation thermique des sous-faces des toitures chaudes à élément porteur en bois relevant du NF DTU 43.4 » ou faisant l’objet d’un Avis Technique ou d’un Document Technique d’Application pour l’emploi en élément porteur d’un complexe d’étanchéité.
Les supports panneaux bois à usage structural (CLT) et planchers à caissons en bois, à usage structural faisant l’objet d’un Avis Technique ou d’un Document Technique d’Application visant l’emploi en toiture-terrasse. Les destinations et protections sont spécifiques au procédé et sont mentionnées dans l’Avis Technique / Document Technique d’Application du CLT ou du plancher caisson en bois, ou conformes au e-Cahier du CSTB 3814.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Une sous-couche clouée, type IKO VAP ou IKO DUO FUSION L4 JA F/F ou IKO DUO FUSION L4 JA FMP/MAT, à raison d’un clou à large tête, tous les 0,33 m en quinconce sur toute la surface. Les joints sont soudés.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un voile de verre, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION F/G, soudée en plein sur le support d’étanchéité, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux).
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non tissé polyester, d’épaisseur minimale 3,0 mm, type IKO DUO GREEN 3000 AR/F, soudée en plein sur la première feuille, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux).
PROTECTION EN PARTIE COURANTE
Soit protection définie selon le procédé sous Avis Technique IKO SEMPERVIVUM :
– Une couche drainante choisie selon la localisation géographique, la zone de pluviométrie et la pente (cf. AT) :
– IKO DRAIN 5L : plaque de drainage à réserve d’eau
– IKO DRAIN : plaque de drainage
– Une couche filtrante, type IKO FILTRE 100 ou IKO FILTRE 170. Elle sera relevée au droit des émergences (reliefs, souches…)
– Une couche de substrat IKO SEMPERVIVUM d’une épaisseur moyenne de 8 cm dans le cas du semis et des micro-mottes, et de 4 à 6 cm cm dans le cas de tapis précultivés.
– Une végétalisation par semis, micro-mottes ou tapis précultivés conformément à l’Avis Technique IKO SEMPERVIVUM.
Soit protection selon procédé de végétalisation conforme aux Règles professionnelles pour la conception et la réalisation des terrasses et toitures végétalisées, bénéficiant d’un Avis Technique validé pour cet usage.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Une feuille de bitume élastomère SBS, d’épaisseur minimale 3,5 mm, type IKO EQUERRE ou IKO RLV AR/F, à l’envers, clouée à raison d’un clou à large tête tous les 0,33 m en quinconce sur toute la surface. Les joints sont soudés.
– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non tissé polyester, d’épaisseur minimale 3,0 mm, type IKO DUO GREEN 3000 AR/F, soudée en plein sur la première feuille, avec talon de 15 cm minimum sur la seconde couche.
Devis descriptif
DEVIS DESCRIPTIF N°10TJAR015
TOITURE-TERRASSE VÉGÉTALISÉES NON ISOLÉES
EN CLIMAT DE PLAINE AVEC REVÊTEMENT BICOUCHES BITUMINEUX SBS
EN SEMI-INDÉPENDANCE SUR ÉLEMENT PORTEUR EN BOIS ET DÉRIVES
ÉLEMENT PORTEUR
Les supports panneaux bois et à base de bois conformes à la NF DTU 43.4 « Toitures en éléments porteurs en bois et panneaux à base de bois avec revêtements d’étanchéité », aux Recommandations professionnelles RAGE « Isolation thermique des sous-faces des toitures chaudes à élément porteur en bois relevant du NF DTU 43.4 » ou faisant l’objet d’un Avis Technique ou d’un Document Technique d’Application pour l’emploi en élément porteur d’un complexe d’étanchéité.
Les supports panneaux bois à usage structural (CLT) et planchers à caissons en bois, à usage structural faisant l’objet d’un Avis Technique ou d’un Document Technique d’Application visant l’emploi en toiture-terrasse. Les destinations et protections sont spécifiques au procédé et sont mentionnées dans l’Avis Technique / Document Technique d’Application du CLT ou du plancher caisson en bois, ou conformes au e-Cahier du CSTB 3814.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Une sous-couche clouée, type IKO VAP ou IKO DUO FUSION L4 JA F/F ou IKO DUO FUSION L4 JA FMP/MAT, à raison d’un clou à large tête, tous les 0,33 m en quinconce sur toute la surface. Les joints sont soudés.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un voile de verre, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION F/G, soudée en plein sur le support d’étanchéité, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux).
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non tissé polyester, d’épaisseur minimale 3,0 mm, type IKO DUO GREEN 3000 AR/F, soudée en plein sur la première feuille, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux).
PROTECTION EN PARTIE COURANTE
Soit protection définie selon le procédé sous Avis Technique IKO SEMPERVIVUM :
– Une couche drainante choisie selon la localisation géographique, la zone de pluviométrie et la pente (cf. AT) :
– IKO DRAIN 5L : plaque de drainage à réserve d’eau
– IKO DRAIN : plaque de drainage
– Une couche filtrante, type IKO FILTRE 100 ou IKO FILTRE 170. Elle sera relevée au droit des émergences (reliefs, souches…)
– Une couche de substrat IKO SEMPERVIVUM d’une épaisseur moyenne de 8 cm dans le cas du semis et des micro-mottes, et de 4 à 6 cm cm dans le cas de tapis précultivés.
– Une végétalisation par semis, micro-mottes ou tapis précultivés conformément à l’Avis Technique IKO SEMPERVIVUM.
Soit protection selon procédé de végétalisation conforme aux Règles professionnelles pour la conception et la réalisation des terrasses et toitures végétalisées, bénéficiant d’un Avis Technique validé pour cet usage.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Une feuille de bitume élastomère SBS, d’épaisseur minimale 3,5 mm, type IKO EQUERRE ou IKO RLV AR/F, à l’envers, clouée à raison d’un clou à large tête tous les 0,33 m en quinconce sur toute la surface. Les joints sont soudés.
– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non tissé polyester, d’épaisseur minimale 3,0 mm, type IKO DUO GREEN 3000 AR/F, soudée en plein sur la première feuille, avec talon de 15 cm minimum sur la seconde couche.
Autres documents
– NF DTU 43.4 « Toitures en éléments porteurs en bois et panneaux dérivés du bois avec revêtements d’étanchéité »
– Règles professionnelles pour la conception et la réalisation des terrasses et toitures végétalisées (édition n° 3 de mai 2018)
– Règles Professionnelles Etanchéité sous protection lourde
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
– Recommandations professionnelles RAGE – Isolation en sous-face des toitures chaudes à élément porteur en bois relevant du NF DTU 43.4.
– e-Cahier du CSTB 3814 Étanchéité de toitures terrasses sur élément porteur en panneaux structural bois faisant l’objet d’un Avis Technique ou d’un Document Technique d’Application relevant de l’une des deux familles : – Panneau bois à usage structurel mur et plancher, – Plancher à caisson en bois.
