Bicouche thermosoudable sous protection par pavés avec isolation en verre cellulaire
Procédé :
RÈGLES PROFESSIONNELLES ÉTANCHÉITÉ SOUS PROTECTION LOURDE
Élément porteur :
Maçonnerie (Pente 1.5 à 5%)

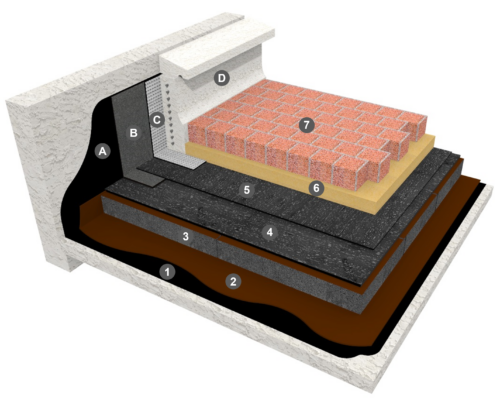

Partie courante :
1 : IKOpro Primaire bitume Adérosol SR
2 : Enduit d’Application à Chaud (exempt de bitume oxydé)
3 : VERRE CELLULAIRE FOAMGLAS READY BLOC F surfacé avec EAC
4 : IKO DUO FUSION L4 F/F
5 : IKO DUO FUSION G/F
6 : Couche de désolidarisation
7 : Pavés jointifs
Relevés non isolés :
A : IKOpro Primaire bitume Adérosol SR
B : IKO EQUERRE 100
C : IKO RLV ALU/F
D : Enduit ciment grillagé
Relevés isolés: Se reporter au Document Technique d’Application FOAMGLAS
DEVIS DESCRIPTIF N°01TAPI006
TOITURE-TERRASSE ACCESSIBLE AUX PIÉTONS ET AU SÉJOUR SOUS
PAVES SUR COUCHE DE DÉSOLIDARISATION AVEC ISOLATION EN CLIMAT DE PLAINE
ET REVÊTEMENTS BICOUCHES BITUMINEUX SBS
SUR ÉLEMENT PORTEUR EN MACONNERIE
ÉLEMENT PORTEUR
Éléments porteurs en maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1, NF DTU 43.11.
PARE VAPEUR
L’écran pare-vapeur n’est pas nécessaire, y compris sur au-dessus des locaux à forte ou très forte hygrométrie, sous réserve du respect des prescriptions de pose des panneaux de verre cellulaire.
ISOLATION THERMIQUE
Panneaux isolants type verre cellulaire (adhérent), type FOAMGLAS READY BLOCK F, bénéficiant d’un Avis Technique pour une mise en œuvre sous protection lourde dure et uniquement si la fiche produit de l’isolant établie selon les Règles Professionnelles « Isolants supports d’étanchéité sous protection lourde » de juillet 2021 admet cette destination.
Les panneaux sont mis en œuvre selon les prescriptions de leur Document Technique d’Application particulier.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION L4 F/F, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux) soudés.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un voile de verre, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION G/F, soudée en plein sur la première feuille et à joints de 6 cm (longitudinaux) et de 10 cm (transversaux). Les joints sont décalés par rapport à la première couche.
PROTECTION EN PARTIE COURANTE
La protection lourde dure, sur couche de désolidarisation, est réalisée conformément aux dispositions NF DTU 43.1 et du NF DTU 20.12 et dans un délai le plus court possible, dès la fin de l’exécution du revêtement d’étanchéité.
Protection par pavés en béton, posés jointifs sur le lit de sable ; aucun fractionnement ni joint périphérique n’est à prévoir ; (conforme au DTU 43.1) :
1ère couche de désolidarisation : En sable d’une épaisseur moyenne de 6 cm ;
2ème couche en pavés jointifs : Épaisseur minimum de 6 cm, conforme à l’article 4 du DTU 43.1;
Pose : Les pavés sont posés jointifs sur le lit de sable ; aucun fractionnement ni joint périphérique n’est à prévoir ;
Tolérance sur le revêtement fini : Sauf dispositions plus sévères indiquées dans les DPM, la tolérance de planéité est la suivante : flèche de 0,010 m sous la règle de 2 m.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Une imprégnation bitumineuse à froid, type IKOpro Primaire Bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
PROTECTION DES RELEVÉS D’ETANCHEITÉ
Pour les relevés jusqu’à 0,40 m de hauteur :
L’enduit en mortier a une épaisseur moyenne de 0,03 m et est armé d’un grillage » cage à poules » à maille hexagonale, ou treillis soudé 0,9 × 0,9 mm à maille 50 × 50 mm avec une masse d’environ 220 g/m², fixé dans le support au-dessus du relevé d’étanchéité par au moins trois fixations par mètre linéaire.
Dans le cas d’enduit grillagé de hauteur < 0,20 m et comportant un talon, cette fixation est facultative.
Pour les relevés de hauteur supérieure à 0,40 m :
L’enduit en mortier a une épaisseur moyenne de 0,05 m et est armé de métal déployé ou de treillis soudé 0,9 × 0,9 mm à maille 50 × 50 mm avec une masse d’environ 220 g/m², à l’exclusion du grillage type » cage à poules « .
Cette armature est fixée dans le support au-dessus du relevé d’étanchéité par au moins 3 fixations par mètre linéaire.
Devis descriptif
DEVIS DESCRIPTIF N°01TAPI006
TOITURE-TERRASSE ACCESSIBLE AUX PIÉTONS ET AU SÉJOUR SOUS
PAVES SUR COUCHE DE DÉSOLIDARISATION AVEC ISOLATION EN CLIMAT DE PLAINE
ET REVÊTEMENTS BICOUCHES BITUMINEUX SBS
SUR ÉLEMENT PORTEUR EN MACONNERIE
ÉLEMENT PORTEUR
Éléments porteurs en maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1, NF DTU 43.11.
PARE VAPEUR
L’écran pare-vapeur n’est pas nécessaire, y compris sur au-dessus des locaux à forte ou très forte hygrométrie, sous réserve du respect des prescriptions de pose des panneaux de verre cellulaire.
ISOLATION THERMIQUE
Panneaux isolants type verre cellulaire (adhérent), type FOAMGLAS READY BLOCK F, bénéficiant d’un Avis Technique pour une mise en œuvre sous protection lourde dure et uniquement si la fiche produit de l’isolant établie selon les Règles Professionnelles « Isolants supports d’étanchéité sous protection lourde » de juillet 2021 admet cette destination.
Les panneaux sont mis en œuvre selon les prescriptions de leur Document Technique d’Application particulier.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION L4 F/F, à joints de 6 cm (longitudinaux) et de 10 cm (transversaux) soudés.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un voile de verre, d’épaisseur minimale 2,5 mm, type IKO DUO FUSION G/F, soudée en plein sur la première feuille et à joints de 6 cm (longitudinaux) et de 10 cm (transversaux). Les joints sont décalés par rapport à la première couche.
PROTECTION EN PARTIE COURANTE
La protection lourde dure, sur couche de désolidarisation, est réalisée conformément aux dispositions NF DTU 43.1 et du NF DTU 20.12 et dans un délai le plus court possible, dès la fin de l’exécution du revêtement d’étanchéité.
Protection par pavés en béton, posés jointifs sur le lit de sable ; aucun fractionnement ni joint périphérique n’est à prévoir ; (conforme au DTU 43.1) :
1ère couche de désolidarisation : En sable d’une épaisseur moyenne de 6 cm ;
2ème couche en pavés jointifs : Épaisseur minimum de 6 cm, conforme à l’article 4 du DTU 43.1;
Pose : Les pavés sont posés jointifs sur le lit de sable ; aucun fractionnement ni joint périphérique n’est à prévoir ;
Tolérance sur le revêtement fini : Sauf dispositions plus sévères indiquées dans les DPM, la tolérance de planéité est la suivante : flèche de 0,010 m sous la règle de 2 m.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Une imprégnation bitumineuse à froid, type IKOpro Primaire Bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
PROTECTION DES RELEVÉS D’ETANCHEITÉ
Pour les relevés jusqu’à 0,40 m de hauteur :
L’enduit en mortier a une épaisseur moyenne de 0,03 m et est armé d’un grillage » cage à poules » à maille hexagonale, ou treillis soudé 0,9 × 0,9 mm à maille 50 × 50 mm avec une masse d’environ 220 g/m², fixé dans le support au-dessus du relevé d’étanchéité par au moins trois fixations par mètre linéaire.
Dans le cas d’enduit grillagé de hauteur < 0,20 m et comportant un talon, cette fixation est facultative.
Pour les relevés de hauteur supérieure à 0,40 m :
L’enduit en mortier a une épaisseur moyenne de 0,05 m et est armé de métal déployé ou de treillis soudé 0,9 × 0,9 mm à maille 50 × 50 mm avec une masse d’environ 220 g/m², à l’exclusion du grillage type » cage à poules « .
Cette armature est fixée dans le support au-dessus du relevé d’étanchéité par au moins 3 fixations par mètre linéaire.
Autres documents
– NF DTU 20.12 « Gros oeuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité »
– NF DTU 43.1 « Travaux d’étanchéité des toitures terrasses avec éléments porteurs en maçonnerie »
– Règles Professionnelles Etanchéité sous protection lourde
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
– Cahier des Charges : Dossier technique FOAMGLAS collés au bitume
– Document Technique d’Application FOAMGLAS®
