Monocouche ALPA thermosoudable apparent autoprotégé sans isolation
Procédé :
IKO ALPAL SANS VERNIS (Cahier des Clauses Techniques)
Élément porteur :
Maçonnerie

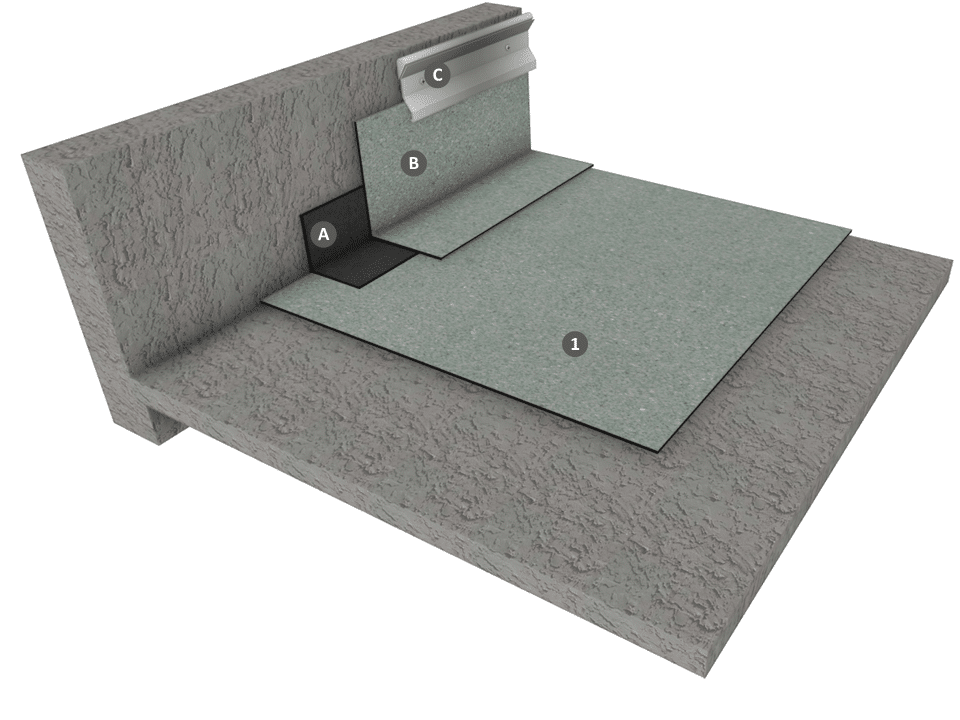

Partie courante :
1 : IKO MONO ALPA 3000 AR/F
Relevé :
A : EXCELGORGE 25
B : IKO MONO ALPA AR/F
C : Dispositif d’écartement des eaux de ruissellement
Climat de montagne : Non visé
DESCRIPTIF N°34TIAP001
TERRASSES INACCESSIBLES APPARENTES NON ISOLÉES
SUR ÉLÉMENT PORTEUR EN MAÇONNERIE
ÉLÉMENT PORTEUR
Maçonnerie (à l’exception des types A avec bacs collaborants et des types D), sur des ouvrages dont la surface est limitée à 20 m², de pente mini 1 % sur tout type d’hygrométrie.
Conforme aux normes NF DTU 20.12 « Gros œuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité » et NF DTU 43.1 « Étanchéité des toitures-terrasses et toitures inclinées avec éléments porteurs en maçonnerie ».
Lélément porteur béton doit présenter un état de surface « surfacé » des bétons au sens du § 9.2.2 du NF DTU 21 P1-1 :
– La planéité générale est satisfaite si une règle de 2,00 m déplacée en tous sens ne fait pas apparaître de flèches de plus de 10 mm ;
– La planéité locale est satisfaite si une réglette de 0,20 m déplacée en tous sens ne fait pas apparaître de flèches de plus de 3 mm.
Le désaffleurement au droit des joints doit être ≤ 2 mm.
ETANCHÉITÉ EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par une feuille d’étanchéité d’épaisseur minimale 3 mm, à base de liant bitume ALPA, armée d’un polyester stabilisé, type IKO MONO ALPA 3000 AR/F, à joints longitudinaux de 8 cm soudé, les joints transversaux de 15 cm soudés. Au delà de 40% de pente elle est fixée en tête.
RELEVÉS D’ÉTANCHÉITÉ
L’étanchéité des relevés est constituée par :
– une équerre de renfort (0,25 m de développé) en feuille d’étanchéité à base de liant bitume ALPA, armée d’un polyester stabilisé, d’épaisseur minimale 2.85 mm, type EXCELGORGE 25, soudée en plein, avec talon de 6 cm minimum.
– une couche de finition en feuille d’étanchéité à base de liant bitume ALPA, armée d’un polyester stabilisé , d’épaisseur minimale 4 mm, avec autoprotection par paillettes d’ardoise, type IKO MONO ALPA AR/F, soudée en plein, avec talon de 15 cm minimum.
Descriptif
DESCRIPTIF N°34TIAP001
TERRASSES INACCESSIBLES APPARENTES NON ISOLÉES
SUR ÉLÉMENT PORTEUR EN MAÇONNERIE
ÉLÉMENT PORTEUR
Maçonnerie (à l’exception des types A avec bacs collaborants et des types D), sur des ouvrages dont la surface est limitée à 20 m², de pente mini 1 % sur tout type d’hygrométrie.
Conforme aux normes NF DTU 20.12 « Gros œuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité » et NF DTU 43.1 « Étanchéité des toitures-terrasses et toitures inclinées avec éléments porteurs en maçonnerie ».
Lélément porteur béton doit présenter un état de surface « surfacé » des bétons au sens du § 9.2.2 du NF DTU 21 P1-1 :
– La planéité générale est satisfaite si une règle de 2,00 m déplacée en tous sens ne fait pas apparaître de flèches de plus de 10 mm ;
– La planéité locale est satisfaite si une réglette de 0,20 m déplacée en tous sens ne fait pas apparaître de flèches de plus de 3 mm.
Le désaffleurement au droit des joints doit être ≤ 2 mm.
ETANCHÉITÉ EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par une feuille d’étanchéité d’épaisseur minimale 3 mm, à base de liant bitume ALPA, armée d’un polyester stabilisé, type IKO MONO ALPA 3000 AR/F, à joints longitudinaux de 8 cm soudé, les joints transversaux de 15 cm soudés. Au delà de 40% de pente elle est fixée en tête.
RELEVÉS D’ÉTANCHÉITÉ
L’étanchéité des relevés est constituée par :
– une équerre de renfort (0,25 m de développé) en feuille d’étanchéité à base de liant bitume ALPA, armée d’un polyester stabilisé, d’épaisseur minimale 2.85 mm, type EXCELGORGE 25, soudée en plein, avec talon de 6 cm minimum.
– une couche de finition en feuille d’étanchéité à base de liant bitume ALPA, armée d’un polyester stabilisé , d’épaisseur minimale 4 mm, avec autoprotection par paillettes d’ardoise, type IKO MONO ALPA AR/F, soudée en plein, avec talon de 15 cm minimum.
Autres documents
– NF DTU 20.12 « Gros œuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité »
– NF DTU 43.1 « Étanchéité des toitures-terrasses et toitures inclinées avec éléments porteurs en maçonnerie »
– NF DTU 21 P1-1 « Travaux de bâtiment – Exécution des ouvrages en béton – Partie 1-1 : cahier des clauses techniques types »
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
