Monocouche ALPA thermosoudable, semi-indépendant, apparent auto protégé sans isolation
Procédé :
IKO ALPAL (Document Technique d’Application)
Élément porteur :
Maçonnerie

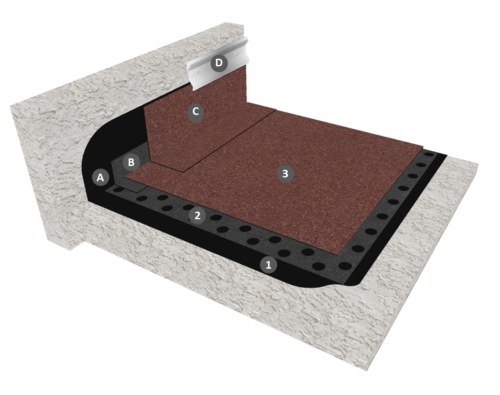

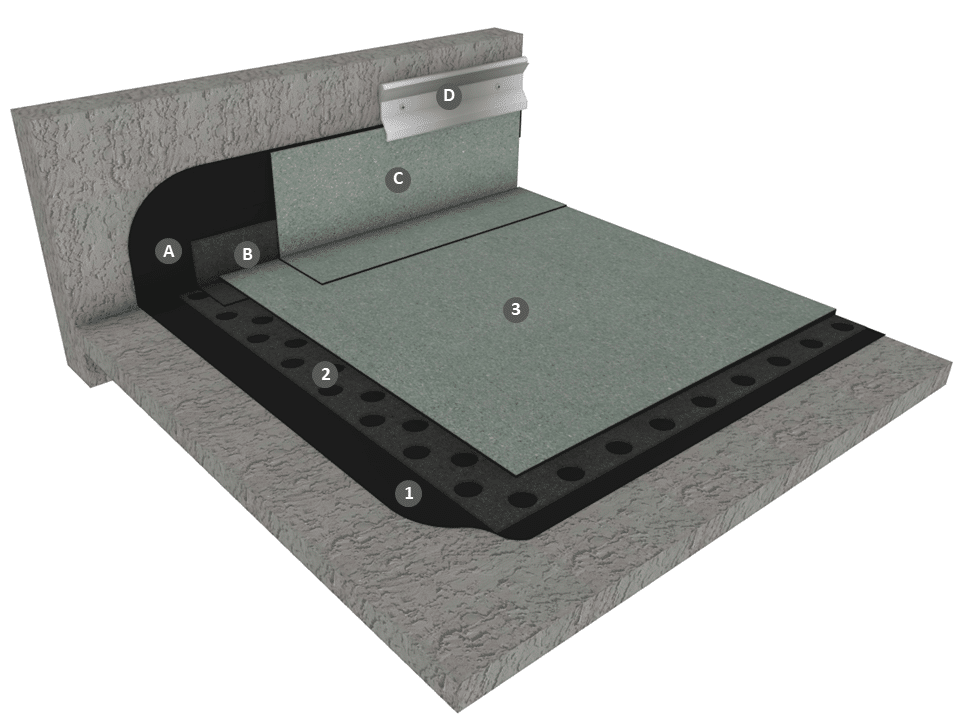

Partie courante : Classement F5 I5 T4
1 : IKOpro Primaire Bitume ADEROSOL SR
2 : IKO ECRAN PERFO
3 : IKO MONO ALPA AR/F
Relevé :
A : IKOpro PRIMAIRE BITUME ADEROSOL SR
B : IKO EQUERRE
C : IKO RLV ALU AR/F
D : Dispositif d’écartement des eaux de ruissellement
Climat de montagne : Exclu
DESCRIPTIF N°36TIAP003
TERRASSES INACCESSIBLES APPARENTES NON ISOLÉES
SUR ÉLEMENT PORTEUR EN MACONNERIE
ÉLEMENT PORTEUR
Dans tous les cas d’emploi, sont admis les éléments porteurs et supports en maçonnerie conformes à la norme NF DTU 20.12 et les éléments porteurs et supports non traditionnels bénéficiant d’un Avis Technique pour cet emploi.
La préparation des supports (pontage des joints) est effectuée conformément aux dispositions de la norme NF DTU 43.1, et des Avis Techniques. Les pontages sont réalisés avec une bande de IKO RLV ALU/F de largeur 0,20 m, face aluminium contre le support.
Pour lesrevêtements d’étanchéité apparents posés en semi-indépendance, les formes en mortier allégé pour terrasses et toitures bénéficiant d’un Avis Technique des Groupes Spécialisés n° 5 + 13 sont admises dans les conditions de leur Avis Technique respectif.
ETANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante (classement FIT : F5 I5 T4) est constituée par:
– un enduit d’imprégnation à froid type IKOpro Primaire bitume ADEROSOL SR ou IKOpro Primaire ECOL’eau, à raison de 350 g/m² minimum.
– un écran de semi-indépendance, type IKO ECRAN PERFO, déroulé à sec bord à bord.
– une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un polyester stabilisé, type IKO MONO ALPA AR/F, soudée en plein à joints de 8 cm longitudinaux et de 15 cm transversaux.
Au delà de 40% de pente elle est fixée en tête.
RELEVES D’ETANCHEITE
L’étanchéité des relevés est constituée par :
– Imprégnation bitumineuse à froid, type IKOpro Primaire Bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une équerre de renfort (0,25 m de développé) en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE, soudée en plein, avec talon de 10 cm minimum.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomérique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F, soudée en plein, avec talon de 15 cm minimum.
Descriptif
DESCRIPTIF N°36TIAP003
TERRASSES INACCESSIBLES APPARENTES NON ISOLÉES
SUR ÉLEMENT PORTEUR EN MACONNERIE
ÉLEMENT PORTEUR
Dans tous les cas d’emploi, sont admis les éléments porteurs et supports en maçonnerie conformes à la norme NF DTU 20.12 et les éléments porteurs et supports non traditionnels bénéficiant d’un Avis Technique pour cet emploi.
La préparation des supports (pontage des joints) est effectuée conformément aux dispositions de la norme NF DTU 43.1, et des Avis Techniques. Les pontages sont réalisés avec une bande de IKO RLV ALU/F de largeur 0,20 m, face aluminium contre le support.
Pour lesrevêtements d’étanchéité apparents posés en semi-indépendance, les formes en mortier allégé pour terrasses et toitures bénéficiant d’un Avis Technique des Groupes Spécialisés n° 5 + 13 sont admises dans les conditions de leur Avis Technique respectif.
ETANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante (classement FIT : F5 I5 T4) est constituée par:
– un enduit d’imprégnation à froid type IKOpro Primaire bitume ADEROSOL SR ou IKOpro Primaire ECOL’eau, à raison de 350 g/m² minimum.
– un écran de semi-indépendance, type IKO ECRAN PERFO, déroulé à sec bord à bord.
– une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un polyester stabilisé, type IKO MONO ALPA AR/F, soudée en plein à joints de 8 cm longitudinaux et de 15 cm transversaux.
Au delà de 40% de pente elle est fixée en tête.
RELEVES D’ETANCHEITE
L’étanchéité des relevés est constituée par :
– Imprégnation bitumineuse à froid, type IKOpro Primaire Bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une équerre de renfort (0,25 m de développé) en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE, soudée en plein, avec talon de 10 cm minimum.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomérique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F, soudée en plein, avec talon de 15 cm minimum.
Autres documents
– NF DTU 20.12 « Gros œuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité »
– NF DTU 43.1 « Travaux d’étanchéité des toitures terrasses avec éléments porteurs en maçonnerie »
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
