Monocouche ALPA thermosoudable sous panneau rétenteur d’eau (ou drain), filtre et substrat sans isolation

DESCRIPTIF N°34TJAR002
TERRASSES VÉGÉTALISÉES NON ISOLÉES
SUR ÉLÉMENT PORTEUR EN MAÇONNERIE

ÉLÉMENT PORTEUR
Maçonnerie de type A hors bacs collaborant, B et C, sur des ouvrages dont la surface est limitée à 20 m².
Conforme aux normes NF DTU 20.12 « Gros œuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité » et NF DTU 43.1 « Étanchéité des toitures-terrasses et toitures inclinées avec éléments porteurs en maçonnerie ».
L’élément porteur béton doit présenter un état de surface « surfacé » des bétons au sens du § 9.2.2 du NF DTU 21 P1-1 :
– La planéité générale est satisfaite si une règle de 2,00 m déplacée en tous sens ne fait pas apparaître de flèches de plus de 10 mm ;
– La planéité locale est satisfaite si une réglette de 0,20 m déplacée en tous sens ne fait pas apparaître de flèches de plus de 3 mm.
Le désaffleurement au droit des joints doit être ≤ 2 mm.

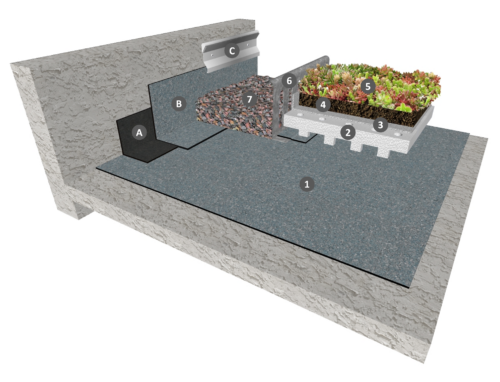

ÉTANCHÉITÉ EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par une feuille d’étanchéité d’épaisseur minimale 3 mm, à base de liant bitume ALPA, armée d’un polyester stabilisé, type IKO MONO GREEN ALPA 3000 AR/F, à joints longitudinaux de 8 cm soudé, les joints transversaux de 15 cm soudés. Au-delà de 40% de pente elle est fixée en tête.

PROTECTION EN PARTIE COURANTE

Soit protection définie selon le procédé IKO SEMPERVIVUM :
– Une couche drainante choisie selon la localisation géographique, la zone de pluviométrie et la pente (cf. AT) :
– IKO DRAIN 5L : plaque de drainage à réserve d’eau
– IKO DRAIN : plaque de drainage
– Une couche filtrante, type IKO FILTRE 100. Elle sera relevée au droit des émergences (reliefs, souches,…)
– Une couche de substrat IKO SEMPERVIVUM d’une épaisseur moyenne de 8 cm dans le cas du semis et des micro-mottes, et de 4 à 6 cm cm dans le cas de tapis précultivés.
– Une végétalisation par semis, micro-mottes ou tapis précultivés conformément à l’Avis Technique IKO SEMPERVIVUM.

Soit protection selon procédé de végétalisation conforme aux Règles professionnelles pour la conception et la réalisation des terrasses et toitures végétalisées (édition n° 3 de mai 2018), bénéficiant d’un Avis Technique validé pour cet usage (cf DTA IKO DUO GREEN).

RELEVÉS D’ÉTANCHÉITÉ
L’étanchéité des relevés est constituée par :
– une équerre de renfort (0,25 m de développé) en feuille d’étanchéité à base de liant bitume ALPA, armée d’un polyester stabilisé, d’épaisseur minimale 2.85 mm, type EXCELGORGE 25, soudée en plein, avec talon de 6 cm minimum.
– une couche de finition en feuille d’étanchéité à base de liant bitume ALPA, armée d’un polyester stabilisé, d’épaisseur minimale 4 mm, avec autoprotection par paillettes d’ardoise, type IKO MONO GREEN ALPA AR/F, soudée en plein, avec talon de 15 cm minimum.

– NF DTU 20.12 « Gros œuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité »
– NF DTU 43.1 « Étanchéité des toitures-terrasses et toitures inclinées avec éléments porteurs en maçonnerie »
– NF DTU 21 P1-1 « Travaux de bâtiment – Exécution des ouvrages en béton – Partie 1-1 : cahier des clauses techniques types »
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
– Règles professionnelles pour la conception et la réalisation des terrasses et toitures végétalisées (édition n° 3 de mai 2018)
