Monocouche PVC-P thermosoudable en indépendance sous protection gravillons avec isolation

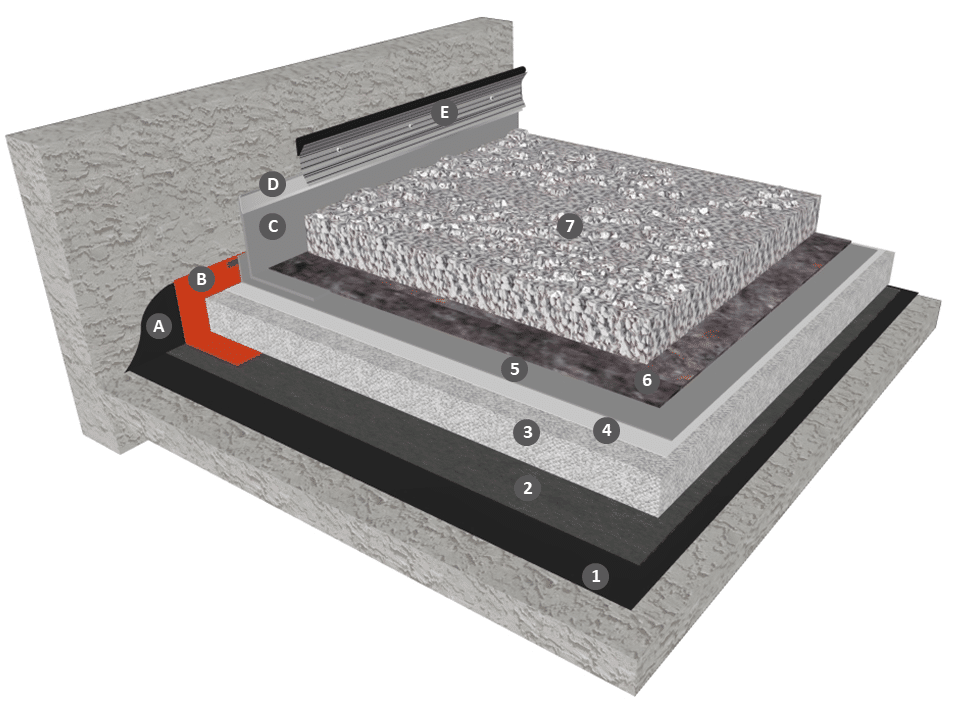

Procédé :
RÈGLES PROFESSIONNELLES ÉTANCHÉITÉ SOUS PROTECTION LOURDE
IKO ARMOURPLAN SL
Élément porteur :
Maçonnerie (Pente 0 à 5%)
Partie courante :
1 : IKOpro Primaire bitume Adérosol SR
2 : Pare-vapeur
3 : Isolant thermique polystyrène expansé
4 : VOILECRAN 100
5 : IKO ARMOURPLAN SM 150
6 : ECRAN SM 300 éventuel
7 : Gravillons (épaisseur minimum 4 cm)
Relevé :
A : IKOpro Primaire bitume Adérosol SR
B : IKO BAND BUTYLE
C : IKO ARMOURPLAN SM 150
D : Bande de serrage
E : Dispositif d’écartement des eaux de ruissellement
DESCRIPTIF N°25TIPG004
TOITURE-TERRASSE INACCESSIBLE SOUS PROTECTION GRAVILLONS
EN CLIMAT DE PLAINE AVEC REVÊTEMENTS MONOCOUCHES PVC-P
SUR ÉLEMENT PORTEUR EN MACONNERIE ET ISOLATION POLYSTYRENE EXPANSÉé
ÉLEMENT PORTEUR
Éléments porteurs en maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1, NF DTU 43.11.
PARE VAPEUR
L’écran pare-vapeur est constitué par, sur les locaux :
– A faible ou moyenne hygrométrie :
Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau + une feuille à base de liant bitumineux élastomère SBS, armée d’un voile de verre, d’épaisseur minimale 2,5 mm, type IKO VAP, soudée en plein sur le support ou en pose libre* avec joints soudés, ou une feuille de bitume modifié SBS d’épaisseur 1,2 mm avec sous-face auto-adhésive et surface aluminium, type IKO VAP STICK ou ou film polyéthylène de 300 µm, type SPECTRAVAP, posé librement* avec recouvrement de 100 mm minimum et assemblé par adhésif double-face butyle. Le pare-vapeur est remonté sur la hauteur de la tranche des panneaux d’isolation thermique, avec un retour sur la surface des panneaux. Une bande adhésive de largeur minimale 10 mm, est déposée entre le pare-vapeur et l’élément porteur en maçonnerie. On pose une seconde bande adhésive entre le pare-vapeur rabattu et la sous-face de la membrane d’étanchéité (surfaces sèches et propres).
– A forte hygrométrie :
Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR +une feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseurminimale 3,5 mm, type IKO RLV ALU/F** , soudée en plein sur le support ou en pose libre* avec joints joints soudés, ou une feuille de bitume modifié SBS d’épaisseur 1,2 mm avec sous-face auto-adhésive et surface aluminium, type IKO VAP STICK ALU ou avec surface sablée IKO VAP STICK ALU GR.
– A très forte hygrométrie :
Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR + un écran de semi-indépendance , type IKO ECRAN PERFO, déroulé à sec bord à bord ou a recouvrement de 5 à 10 cm ou une feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU/F* soudée en plein sur le support ou directement IKO RLV ALU/F** libre* joints soudés (en périphérie de la toiture et autour des émergences, le pare-vapeur est soudé en plein sur EIF sur 50 cm minimum.)
Dans le cas d’un pare-vapeur bitumineux, au droit des reliefs, il est prévu un relevé à l’aide d’une bande auto-adhésive en butyle, type IKO BAND BUTYLE dont l’aile horizontale vient en recouvrement de 6 cm au minimum sur le pare-vapeur et l’aile verticale dépassant d’au moins 6 cm la face supérieure du panneau isolant.
* L’usage des dalles en bois est exclu sur un pare-vapeur ou un isolant posé libre
** Si les panneaux isolants sont collés, l’IKO RLV ALU/F est remplacé par IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F.
ISOLATION THERMIQUE
Panneaux de polystyrène expansé bénéficiant d’un Avis Technique pour une mise en œuvre sous protection lourde dure et uniquement si la fiche produit de l’isolant établie selon les Règles Professionnelles « Isolants supports d’étanchéité en indépendance sous protection lourde » admet cette destination.
Les panneaux sont mis en œuvre selon les prescriptions des Règles Professionnelles « Isolants supports d’étanchéité en indépendance sous protection lourde ».
ECRAN DE SEPARATION CHIMIQUE
L’écran de séparation chimique est constitué par un écran en voile de verre 100 g/m², de type VOILECRAN 100, posé libre et à recouvrements de 10 cm.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Une membrane d’étanchéité monocouche synthétiqueen PVC plastifié, d’épaisseur minimale 1,5 mm, type IKO ARMOURPLAN SM 150. Les feuilles sont déroulées planes et sans tension à recouvrements longitudinaux de 5 cm. Les recouvrements transversaux sont de 5 cm, décalés entre eux d’au moins 30 cm, car les jonctions en croix sont interdites et seules les jonctions en T sont admises. Lors de la superposition des trois feuilles,les lisières sont chanfreinées (par exemple, avec le bec de l’appareil à air chaud) pour éviter la formation de canaux capillaires.
– La largeur de soudure effective est > 30mm en tout point. Les surfaces à assembler doivent être sèches, propres.
– Dans le cas de zones à pente nulle (partie courante, noue, pied de relevé, EEP, …), la finition des soudures est obligatoire et est assurée par application d’un cordon d’IKO ARMOURPLAN PVC LIQUIDE. Effectuée immédiatement après contrôle à la pointe sèche, elle ne remplace en aucun cas une soudure. Elle est réalisée à l’aide de PVC liquide déposé en bordure des soudures à raison de 10 à 15 g/m linéaire, à l’aide d’un flacon applicateur avec embout.
PROTECTION EN PARTIE COURANTE
L’ÉCRAN SM 300 n’est pas nécessaire si le gravier est roulé et de granulométrie ≥ 5/25 (le plus gros granulat ne dépassant pas 2/3 de l’épaisseur de la couche de protection). Dans le cas contraire, une couche de séparation chimique ou mécanique, type ECRAN SM 300 est déroulée librement sur la membrane d’étanchéité à recouvrement de 10 cm.
La protection lourde meuble est constituée par une couche de granulats courants, roulés ou concassés d’épaisseur minimale égale à celle de l’isolant, avec une épaisseur minimum de 4 cm.
La granularité des granulats est comprise entre 0,010 et 0,030 m. Dans le cas de granularité inférieure à 0,015 m, une couche de séparation en non-tissé est interposée entre l’isolant et la protection, avec recouvrement de 0,10 m environ.
Dans le cas où le bâtiment est :
· de hauteur supérieure à 28 m en zone 1 tous sites ou zone 2 site normal,
· ou de hauteur supérieure à 20 m en zone 2 site exposé ou zone 3 site normal,
· ou, quelle que soit sa hauteur, en zone 3 site exposé ou zone 4 tous sites,
La protection est complétée, sur 2 m de largeur au pourtour de la toiture-terrasse et des édicules, par des dalles conformes à la NF P 84-204-1-2 posées à sec :
· soit directement sur les granulats ;
· soit sur un non tissé synthétique d’au moins 170 g/m². type IKO FILTRE 170.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est réalisée avec les feuilles IKO ARMOURPLAN SM 150, en bandes distinctes des feuilles de la partie courante. Les feuilles de relevés se recouvrent entre elles de 5 cm au moins, soudées sur 3 cm au minimum, avec finition éventuelle et recouvrent la partie courante par un talon de 10 cm au moins, soudé sur 3 cm au minimum.
Dans le cas de hauteurs courantes (< 20 cm), les relevés sont généralement libres, fixés mécaniquement en tête ou soudés en tête, sur une tôle plastée IKO ARMOURPLAN TOLE PLASTEE (largeur 5 cm), elle-même fixée mécaniquement.
Descriptif
DESCRIPTIF N°25TIPG004
TOITURE-TERRASSE INACCESSIBLE SOUS PROTECTION GRAVILLONS
EN CLIMAT DE PLAINE AVEC REVÊTEMENTS MONOCOUCHES PVC-P
SUR ÉLEMENT PORTEUR EN MACONNERIE ET ISOLATION POLYSTYRENE EXPANSÉé
ÉLEMENT PORTEUR
Éléments porteurs en maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1, NF DTU 43.11.
PARE VAPEUR
L’écran pare-vapeur est constitué par, sur les locaux :
– A faible ou moyenne hygrométrie :
Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau + une feuille à base de liant bitumineux élastomère SBS, armée d’un voile de verre, d’épaisseur minimale 2,5 mm, type IKO VAP, soudée en plein sur le support ou en pose libre* avec joints soudés, ou une feuille de bitume modifié SBS d’épaisseur 1,2 mm avec sous-face auto-adhésive et surface aluminium, type IKO VAP STICK ou ou film polyéthylène de 300 µm, type SPECTRAVAP, posé librement* avec recouvrement de 100 mm minimum et assemblé par adhésif double-face butyle. Le pare-vapeur est remonté sur la hauteur de la tranche des panneaux d’isolation thermique, avec un retour sur la surface des panneaux. Une bande adhésive de largeur minimale 10 mm, est déposée entre le pare-vapeur et l’élément porteur en maçonnerie. On pose une seconde bande adhésive entre le pare-vapeur rabattu et la sous-face de la membrane d’étanchéité (surfaces sèches et propres).
– A forte hygrométrie :
Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR +une feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseurminimale 3,5 mm, type IKO RLV ALU/F** , soudée en plein sur le support ou en pose libre* avec joints joints soudés, ou une feuille de bitume modifié SBS d’épaisseur 1,2 mm avec sous-face auto-adhésive et surface aluminium, type IKO VAP STICK ALU ou avec surface sablée IKO VAP STICK ALU GR.
– A très forte hygrométrie :
Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR + un écran de semi-indépendance , type IKO ECRAN PERFO, déroulé à sec bord à bord ou a recouvrement de 5 à 10 cm ou une feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU/F* soudée en plein sur le support ou directement IKO RLV ALU/F** libre* joints soudés (en périphérie de la toiture et autour des émergences, le pare-vapeur est soudé en plein sur EIF sur 50 cm minimum.)
Dans le cas d’un pare-vapeur bitumineux, au droit des reliefs, il est prévu un relevé à l’aide d’une bande auto-adhésive en butyle, type IKO BAND BUTYLE dont l’aile horizontale vient en recouvrement de 6 cm au minimum sur le pare-vapeur et l’aile verticale dépassant d’au moins 6 cm la face supérieure du panneau isolant.
* L’usage des dalles en bois est exclu sur un pare-vapeur ou un isolant posé libre
** Si les panneaux isolants sont collés, l’IKO RLV ALU/F est remplacé par IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F.
ISOLATION THERMIQUE
Panneaux de polystyrène expansé bénéficiant d’un Avis Technique pour une mise en œuvre sous protection lourde dure et uniquement si la fiche produit de l’isolant établie selon les Règles Professionnelles « Isolants supports d’étanchéité en indépendance sous protection lourde » admet cette destination.
Les panneaux sont mis en œuvre selon les prescriptions des Règles Professionnelles « Isolants supports d’étanchéité en indépendance sous protection lourde ».
ECRAN DE SEPARATION CHIMIQUE
L’écran de séparation chimique est constitué par un écran en voile de verre 100 g/m², de type VOILECRAN 100, posé libre et à recouvrements de 10 cm.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Une membrane d’étanchéité monocouche synthétiqueen PVC plastifié, d’épaisseur minimale 1,5 mm, type IKO ARMOURPLAN SM 150. Les feuilles sont déroulées planes et sans tension à recouvrements longitudinaux de 5 cm. Les recouvrements transversaux sont de 5 cm, décalés entre eux d’au moins 30 cm, car les jonctions en croix sont interdites et seules les jonctions en T sont admises. Lors de la superposition des trois feuilles,les lisières sont chanfreinées (par exemple, avec le bec de l’appareil à air chaud) pour éviter la formation de canaux capillaires.
– La largeur de soudure effective est > 30mm en tout point. Les surfaces à assembler doivent être sèches, propres.
– Dans le cas de zones à pente nulle (partie courante, noue, pied de relevé, EEP, …), la finition des soudures est obligatoire et est assurée par application d’un cordon d’IKO ARMOURPLAN PVC LIQUIDE. Effectuée immédiatement après contrôle à la pointe sèche, elle ne remplace en aucun cas une soudure. Elle est réalisée à l’aide de PVC liquide déposé en bordure des soudures à raison de 10 à 15 g/m linéaire, à l’aide d’un flacon applicateur avec embout.
PROTECTION EN PARTIE COURANTE
L’ÉCRAN SM 300 n’est pas nécessaire si le gravier est roulé et de granulométrie ≥ 5/25 (le plus gros granulat ne dépassant pas 2/3 de l’épaisseur de la couche de protection). Dans le cas contraire, une couche de séparation chimique ou mécanique, type ECRAN SM 300 est déroulée librement sur la membrane d’étanchéité à recouvrement de 10 cm.
La protection lourde meuble est constituée par une couche de granulats courants, roulés ou concassés d’épaisseur minimale égale à celle de l’isolant, avec une épaisseur minimum de 4 cm.
La granularité des granulats est comprise entre 0,010 et 0,030 m. Dans le cas de granularité inférieure à 0,015 m, une couche de séparation en non-tissé est interposée entre l’isolant et la protection, avec recouvrement de 0,10 m environ.
Dans le cas où le bâtiment est :
· de hauteur supérieure à 28 m en zone 1 tous sites ou zone 2 site normal,
· ou de hauteur supérieure à 20 m en zone 2 site exposé ou zone 3 site normal,
· ou, quelle que soit sa hauteur, en zone 3 site exposé ou zone 4 tous sites,
La protection est complétée, sur 2 m de largeur au pourtour de la toiture-terrasse et des édicules, par des dalles conformes à la NF P 84-204-1-2 posées à sec :
· soit directement sur les granulats ;
· soit sur un non tissé synthétique d’au moins 170 g/m². type IKO FILTRE 170.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est réalisée avec les feuilles IKO ARMOURPLAN SM 150, en bandes distinctes des feuilles de la partie courante. Les feuilles de relevés se recouvrent entre elles de 5 cm au moins, soudées sur 3 cm au minimum, avec finition éventuelle et recouvrent la partie courante par un talon de 10 cm au moins, soudé sur 3 cm au minimum.
Dans le cas de hauteurs courantes (< 20 cm), les relevés sont généralement libres, fixés mécaniquement en tête ou soudés en tête, sur une tôle plastée IKO ARMOURPLAN TOLE PLASTEE (largeur 5 cm), elle-même fixée mécaniquement.
Autres documents
– NF DTU 20.12 « Gros oeuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité »
– NF DTU 43.1 « Travaux d’étanchéité des toitures terrasses avec éléments porteurs en maçonnerie »
– Règles Professionnelles Etanchéité sous protection lourde
– Règles Professionnelles Isolants supports d’étanchéité en indépendance sous protection lourde
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
