Monocouche PVC-P thermosoudable en indépendance sous protection gravillons avec isolation
Procédé :
RÈGLES PROFESSIONNELLES ÉTANCHÉITÉ SOUS PROTECTION LOURDE
IKO ARMOURPLAN SL
Élément porteur :
Éléments porteurs et supports en bois et panneaux à base de bois (Pente 3 à 5%)

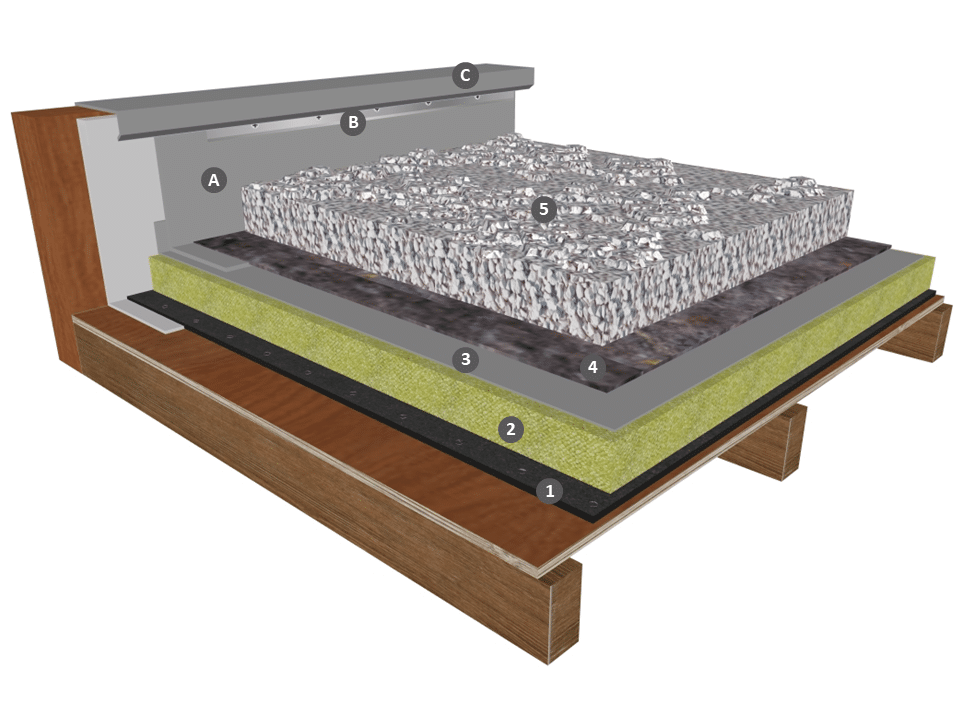

Partie courante :
1 : Pare-vapeur cloué
2 : Isolant thermique polyisocyanurate ou laine minérale nue
3 : IKO ARMOURPLAN SM 150
4 : ECRAN SM 300 éventuel
5 : Gravillons (épaisseur minimum de 4 cm)
Relevé :
A : IKO ARMOURPLAN SM 150
B : Bande de serrage
C : Dispositif d’écartement des eaux de ruissellement
DESCRIPTIF N°25TIPG005
TOITURE-TERRASSE INACCESSIBLE SOUS PROTECTION GRAVILLONS
EN CLIMAT DE PLAINE AVEC REVÊTEMENTS MONOCOUCHES PVC-P
EN INDÉPENDANCE SUR ÉLÉMENT PORTEUR EN BOIS ET DÉRIVES AVEC ISOLATION
ÉLEMENT PORTEUR
Les supports panneaux bois et à base de bois conformes à la NF DTU 43.4 « Toitures en éléments porteurs en bois et panneaux à base de bois avec revêtements d’étanchéité », aux Recommandations professionnelles RAGE « Isolation thermique des sous-faces des toitures chaudes à élément porteur en bois relevant du NF DTU 43.4 » ou faisant l’objet d’un Avis Technique ou d’un Document Technique d’Application pour l’emploi en élément porteur d’un complexe d’étanchéité.
Les supports panneaux bois à usage structural (CLT) et planchers à caissons en bois, à usage structural faisant l’objet d’un Avis Technique ou d’un Document Technique d’Application visant l’emploi en toiture-terrasse. Les destinations et protections sont spécifiques au procédé et sont mentionnées dans l’Avis Technique / Document Technique d’Application du CLT ou du plancher caisson en bois, ou conformes au e-Cahier du CSTB 3814.
Bande de pontage des joints de panneaux dans le cas d’éléments porteurs en bois ou panneaux à base de bois : IKO RLV AR/F, IKO RLV ALU/F, IKO RLV ALU AR/F, IKO RLV ALU PLUS AR/F ou IKO DUO FUSION AR/F ou toute membrane ardoisée de performance et d’épaisseur identique ou supérieure de la gamme IKO-AXTER.
Les pontages sont réalisés avec une bande de largeur de 20 cm, face aluminium ou ardoisée contre le support.
PARE VAPEUR
L’écran pare-vapeur est constitué par, sur les locaux à faible ou moyenne hygrométrie uniquement :
– Une feuille à base de liant bitumineux élastomère SBS, armée d’un voile de verre d’épaisseur minimale 2,5mm, type IKO VAP, cloué et joints soudés.
Sur panneaux uniquement avec pontages des joints de panneaux :
– Une feuille à base de liant bitumineux élastomère SBS, armée d’un voile de verre d’épaisseur minimale 2,5mm, type IKO VAP, soudé en plein sur EIF.
– Une feuille de bitume modifié SBS d’épaisseur 2 mm avec sous-face auto-adhésive, type IKO VAP STICK ou IKO VAP STICK ALU mis sur EIF.
ISOLATION THERMIQUE
Panneaux de laine minérale nue ou de polyisocyanurate, bénéficiant d’un Avis Technique pour une mise en œuvre sous protection lourde meuble et uniquement si la fiche produit de l’isolant établie selon les Règles Professionnelles « Isolants supports d’étanchéité en indépendance sous protection lourde » admet cette destination.
Les panneaux sont mis en œuvre selon les prescriptions des Règles Professionnelles « Isolants supports d’étanchéité en indépendance sous protection lourde ».
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Une membrane d’étanchéité monocouche synthétiqueen PVC plastifié, d’épaisseur minimale 1,5 mm, type IKO ARMOURPLAN SM 150. Les feuilles sont déroulées planes et sans tension à recouvrements longitudinaux de 5 cm. Les recouvrements transversaux sont de 5 cm, décalés entre eux d’au moins 30 cm, car les jonctions en croix sont interdites et seules les jonctions en T sont admises. Lors de la superposition des trois feuilles,les lisières sont chanfreinées (par exemple, avec le bec de l’appareil à air chaud) pour éviter la formation de canaux capillaires.
– Les feuilles d’étanchéité IKO ARMOURPLAN SM 150 s’assemblent entre elles de façon homogène et étanche à l’air chaud. La largeur de soudure effective est > 30mm en tout point. Les surfaces à assembler doivent être sèches et propres.
PROTECTION EN PARTIE COURANTE
L’ÉCRAN SM 300 n’est pas nécessaire si le gravier est roulé et de granulométrie ≥ 5/25 (le plus gros granulat ne dépassant pas 2/3 de l’épaisseur de la couche de protection). Dans le cas contraire, une couche de séparation chimique ou mécanique, type ECRAN SM 300 est déroulée librement sur la membrane d’étanchéité à recouvrement de 10 cm.
La protection lourde meuble est constituée par une couche de granulats courants, roulés ou concassés d’épaisseur minimale égale à celle de l’isolant, avec une épaisseur minimum de 4 cm.
La granularité des granulats est comprise entre 0,010 et 0,030 m. Dans le cas de granularité inférieure à 0,015 m, une couche de séparation en non-tissé est interposée entre l’isolant et la protection, avec recouvrement de 0,10 m environ.
Dans le cas où le bâtiment est :
· de hauteur supérieure à 28 m en zone 1 tous sites ou zone 2 site normal,
· ou de hauteur supérieure à 20 m en zone 2 site exposé ou zone 3 site normal,
· ou, quelle que soit sa hauteur, en zone 3 site exposé ou zone 4 tous sites,
La protection est complétée, sur 2 m de largeur au pourtour de la toiture-terrasse et des édicules, par des dalles conformes à la NF P 84-204-1-2 posées à sec :
· soit directement sur les granulats ;
· soit sur un non tissé synthétique d’au moins 170 g/m². type IKO FILTRE 170.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est réalisée avec les feuilles IKO ARMOURPLAN SM 150, en bandes distinctes des feuilles de la partie courante. Les feuilles de relevés se recouvrent entre elles de 5 cm au moins, soudées sur 3 cm au minimum, avec finition éventuelle et recouvrent la partie courante par un talon de 10 cm au moins, soudé sur 3 cm au minimum.
Dans le cas de hauteurs courantes (< 20 cm), les relevés sont généralement libres, fixés mécaniquement en tête ou soudés en tête, sur une tôle plastée IKO ARMOURPLAN TOLE PLASTEE (largeur 5 cm), elle-même fixée mécaniquement.
Descriptif
DESCRIPTIF N°25TIPG005
TOITURE-TERRASSE INACCESSIBLE SOUS PROTECTION GRAVILLONS
EN CLIMAT DE PLAINE AVEC REVÊTEMENTS MONOCOUCHES PVC-P
EN INDÉPENDANCE SUR ÉLÉMENT PORTEUR EN BOIS ET DÉRIVES AVEC ISOLATION
ÉLEMENT PORTEUR
Les supports panneaux bois et à base de bois conformes à la NF DTU 43.4 « Toitures en éléments porteurs en bois et panneaux à base de bois avec revêtements d’étanchéité », aux Recommandations professionnelles RAGE « Isolation thermique des sous-faces des toitures chaudes à élément porteur en bois relevant du NF DTU 43.4 » ou faisant l’objet d’un Avis Technique ou d’un Document Technique d’Application pour l’emploi en élément porteur d’un complexe d’étanchéité.
Les supports panneaux bois à usage structural (CLT) et planchers à caissons en bois, à usage structural faisant l’objet d’un Avis Technique ou d’un Document Technique d’Application visant l’emploi en toiture-terrasse. Les destinations et protections sont spécifiques au procédé et sont mentionnées dans l’Avis Technique / Document Technique d’Application du CLT ou du plancher caisson en bois, ou conformes au e-Cahier du CSTB 3814.
Bande de pontage des joints de panneaux dans le cas d’éléments porteurs en bois ou panneaux à base de bois : IKO RLV AR/F, IKO RLV ALU/F, IKO RLV ALU AR/F, IKO RLV ALU PLUS AR/F ou IKO DUO FUSION AR/F ou toute membrane ardoisée de performance et d’épaisseur identique ou supérieure de la gamme IKO-AXTER.
Les pontages sont réalisés avec une bande de largeur de 20 cm, face aluminium ou ardoisée contre le support.
PARE VAPEUR
L’écran pare-vapeur est constitué par, sur les locaux à faible ou moyenne hygrométrie uniquement :
– Une feuille à base de liant bitumineux élastomère SBS, armée d’un voile de verre d’épaisseur minimale 2,5mm, type IKO VAP, cloué et joints soudés.
Sur panneaux uniquement avec pontages des joints de panneaux :
– Une feuille à base de liant bitumineux élastomère SBS, armée d’un voile de verre d’épaisseur minimale 2,5mm, type IKO VAP, soudé en plein sur EIF.
– Une feuille de bitume modifié SBS d’épaisseur 2 mm avec sous-face auto-adhésive, type IKO VAP STICK ou IKO VAP STICK ALU mis sur EIF.
ISOLATION THERMIQUE
Panneaux de laine minérale nue ou de polyisocyanurate, bénéficiant d’un Avis Technique pour une mise en œuvre sous protection lourde meuble et uniquement si la fiche produit de l’isolant établie selon les Règles Professionnelles « Isolants supports d’étanchéité en indépendance sous protection lourde » admet cette destination.
Les panneaux sont mis en œuvre selon les prescriptions des Règles Professionnelles « Isolants supports d’étanchéité en indépendance sous protection lourde ».
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Une membrane d’étanchéité monocouche synthétiqueen PVC plastifié, d’épaisseur minimale 1,5 mm, type IKO ARMOURPLAN SM 150. Les feuilles sont déroulées planes et sans tension à recouvrements longitudinaux de 5 cm. Les recouvrements transversaux sont de 5 cm, décalés entre eux d’au moins 30 cm, car les jonctions en croix sont interdites et seules les jonctions en T sont admises. Lors de la superposition des trois feuilles,les lisières sont chanfreinées (par exemple, avec le bec de l’appareil à air chaud) pour éviter la formation de canaux capillaires.
– Les feuilles d’étanchéité IKO ARMOURPLAN SM 150 s’assemblent entre elles de façon homogène et étanche à l’air chaud. La largeur de soudure effective est > 30mm en tout point. Les surfaces à assembler doivent être sèches et propres.
PROTECTION EN PARTIE COURANTE
L’ÉCRAN SM 300 n’est pas nécessaire si le gravier est roulé et de granulométrie ≥ 5/25 (le plus gros granulat ne dépassant pas 2/3 de l’épaisseur de la couche de protection). Dans le cas contraire, une couche de séparation chimique ou mécanique, type ECRAN SM 300 est déroulée librement sur la membrane d’étanchéité à recouvrement de 10 cm.
La protection lourde meuble est constituée par une couche de granulats courants, roulés ou concassés d’épaisseur minimale égale à celle de l’isolant, avec une épaisseur minimum de 4 cm.
La granularité des granulats est comprise entre 0,010 et 0,030 m. Dans le cas de granularité inférieure à 0,015 m, une couche de séparation en non-tissé est interposée entre l’isolant et la protection, avec recouvrement de 0,10 m environ.
Dans le cas où le bâtiment est :
· de hauteur supérieure à 28 m en zone 1 tous sites ou zone 2 site normal,
· ou de hauteur supérieure à 20 m en zone 2 site exposé ou zone 3 site normal,
· ou, quelle que soit sa hauteur, en zone 3 site exposé ou zone 4 tous sites,
La protection est complétée, sur 2 m de largeur au pourtour de la toiture-terrasse et des édicules, par des dalles conformes à la NF P 84-204-1-2 posées à sec :
· soit directement sur les granulats ;
· soit sur un non tissé synthétique d’au moins 170 g/m². type IKO FILTRE 170.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est réalisée avec les feuilles IKO ARMOURPLAN SM 150, en bandes distinctes des feuilles de la partie courante. Les feuilles de relevés se recouvrent entre elles de 5 cm au moins, soudées sur 3 cm au minimum, avec finition éventuelle et recouvrent la partie courante par un talon de 10 cm au moins, soudé sur 3 cm au minimum.
Dans le cas de hauteurs courantes (< 20 cm), les relevés sont généralement libres, fixés mécaniquement en tête ou soudés en tête, sur une tôle plastée IKO ARMOURPLAN TOLE PLASTEE (largeur 5 cm), elle-même fixée mécaniquement.
Autres documents
– NF DTU 43.4 « Toitures en éléments porteurs en bois et panneaux dérivés du bois avec revêtements d’étanchéité »
– Règles Professionnelles Etanchéité sous protection lourde
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
– Recommandations professionnelles RAGE – Isolation en sous-face des toitures chaudes à élément porteur en bois relevant du NF DTU 43.4.
– e-Cahier du CSTB 3814 Étanchéité de toitures terrasses sur élément porteur en panneaux structural bois faisant l’objet d’un Avis Technique ou d’un Document Technique d’Application relevant de l’une des deux familles : – Panneau bois à usage structurel mur et plancher, – Plancher à caisson en bois
