Monocouche PVC-P thermosoudable en indépendance sous protection gravillons avec isolation

DESCRIPTIF N°25TIPG007

TOITURE-TERRASSE INACCESSIBLE SOUS PROTECTION GRAVILLONS
EN CLIMAT DE PLAINE AVEC REVÊTEMENTS MONOCOUCHES PVC-P EN INDÉPENDANCE

SUR ÉLEMENT PORTEUR EN TOLE D’ACIER NERVUREE AVEC ISOLATION

ÉLEMENT PORTEUR

Les supports Tôles d’acier nervurées (TAN), conforme aux normes NF DTU 43.3 et au e-Cahier du CSTB 3537_V2, ou faisant l’objet d’un Document Technique d’Application pour l’emploi en élément porteur d’un complexe d’étanchéité.
La pente des versants est > 3% sur plans.
Ces tôles d’acier nervurées sont fixées mécaniquement à l’ossature.

PARE VAPEUR

L’écran pare-vapeur est constitué par, sur les locaux :

À faible ou moyenne hygrométrie avec Q4Pa-surf > 1.4 m3/(h/m²) :

• Pas d’obligation.

 À faible ou moyenne hygrométrie avec Q4Pa-surf < 1.4 m3/(h/m²) :

En pose libre :

• Un voile de verre-aluminium, type IKO VAP ACIER, conforme au CC2 – réf DTU 43.3, face aluminium au-dessus avec recouvrement de 10 cm et recouvrements longitudinaux placés au droit des plages. Les recouvrements transversaux pontés par IKO Band Butyle ou IKO Band Bitume.
• Feuille de bitume élastomère SBS, d’épaisseur minimale 2,5 mm, type IKO VAP, joints soudés, avec protection de sous face des tôles nervurées compatibles avec le soudage.

En pose adhésive :

• Une feuille de bitume modifié SBS d’épaisseur 1,2mm avec sous-face auto-adhésive et surface aluminium, type IKO VAP STICK ALU où une feuille de bitume modifié SBS d’épaisseur 2 mm avec sous-face auto-adhésive et surface sablée, type IKO VAP STICK.

À forte hygrométrie et très forte hygrométrie :

En pose libre :

• Un voile de verre-aluminium conforme au CC2 – réf DTU 43.3, face aluminium au-dessus avec recouvrement de 10 cm et recouvrements longitudinaux placés au droit des plages. Les recouvrements longitudinaux et transversaux pontés par IKO BAND BITUME ou IKO BAND BUTYLE.

En pose adhésive :

• Une feuille de bitume modifié SBS d’épaisseur 1,2mm avec sous-face auto-adhésive et surface aluminium, type IKO VAP STICK ALU où une feuille de bitume modifié SBS d’épaisseur 2 mm avec sous-face auto-adhésive et surface sablée, type IKO VAP STICK ALU GR.

ISOLATION THERMIQUE

Panneaux de laine minérale nue, de polyisocyanurate bénéficiant d’un Avis Technique pour une mise en œuvre sous protection lourde meuble et uniquement si la fiche produit de l’isolant établie selon les Règles Professionnelles « Isolants supports d’étanchéité en indépendance sous protection lourde » admet cette destination.

Les panneaux sont mis en œuvre selon les prescriptions des Règles Professionnelles « Isolants supports d’étanchéité en indépendance sous protection lourde ».

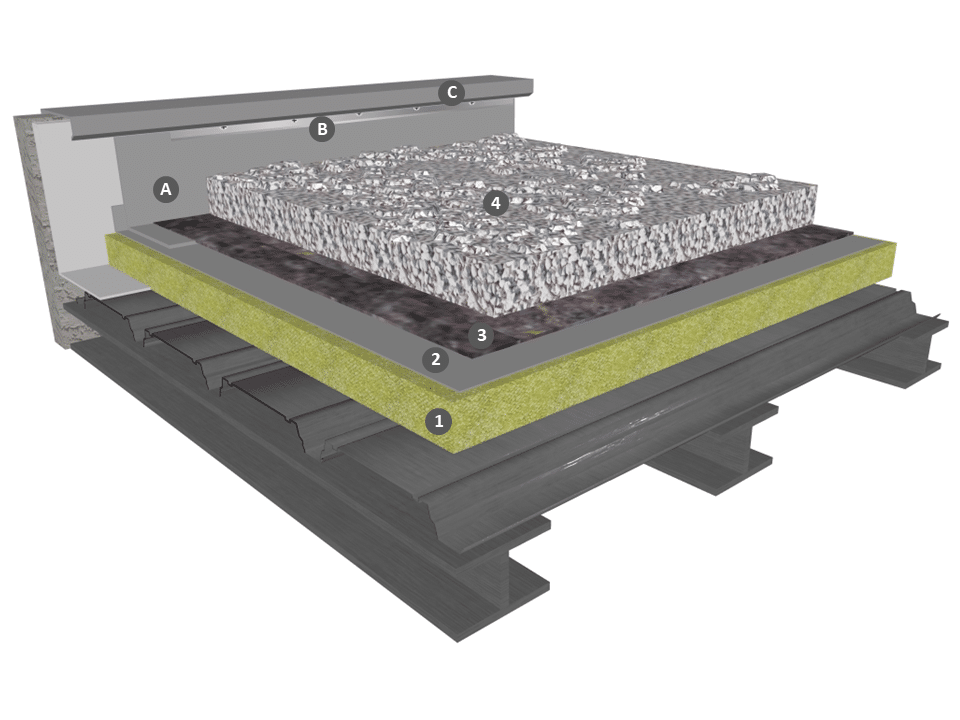

ÉTANCHEITE EN PARTIE COURANTE

L’étanchéité en partie courante est constituée par :

– Une membrane d’étanchéité monocouche synthétiqueen PVC plastifié, d’épaisseur minimale 1,5 mm, type IKO ARMOURPLAN SM 150. Les feuilles sont déroulées planes et sans tension à recouvrements longitudinaux de 5 cm. Les recouvrements transversaux sont de 5 cm, décalés entre eux d’au moins 30 cm, car les jonctions en croix sont interdites et seules les jonctions en T sont admises. Lors de la superposition des trois feuilles,les lisières sont chanfreinées (par exemple, avec le bec de l’appareil à air chaud) pour éviter la formation de canaux capillaires.

– Les feuilles d’étanchéité IKO ARMOURPLAN SM 150 s’assemblent entre elles de façon homogène et étanche à l’air chaud. La largeur de soudure effective est > 30mm en tout point. Les surfaces à assembler doivent être sèches, propres.

PROTECTION EN PARTIE COURANTE

L’ÉCRAN SM 300 n’est pas nécessaire si le gravier est roulé et de granulométrie ≥ 5/25 (le plus gros granulat ne dépassant pas 2/3 de l’épaisseur de la couche de protection). Dans le cas contraire, une couche de séparation chimique ou mécanique, type ECRAN SM 300 est déroulée librement sur la membrane d’étanchéité à recouvrement de 10 cm.

La protection lourde meuble est constituée par une couche de granulats courants, roulés ou concassés d’épaisseur minimale égale à celle de l’isolant, avec une épaisseur minimum de 4 cm.
La granularité des granulats est comprise entre 0,010 et 0,030 m. Dans le cas de granularité inférieure à 0,015 m, une couche de séparation en non-tissé est interposée entre l’isolant et la protection, avec recouvrement de 0,10 m environ.
Dans le cas où le bâtiment est :
· de hauteur supérieure à 28 m en zone 1 tous sites ou zone 2 site normal,
· ou de hauteur supérieure à 20 m en zone 2 site exposé ou zone 3 site normal,
· ou, quelle que soit sa hauteur, en zone 3 site exposé ou zone 4 tous sites,
La protection est complétée, sur 2 m de largeur au pourtour de la toiture-terrasse et des édicules, par des dalles conformes à la NF P 84-204-1-2 posées à sec :
· soit directement sur les granulats ;
· soit sur un non tissé synthétique d’au moins 170 g/m². type IKO FILTRE 170.

RELEVÉS D’ETANCHEITÉ

L’étanchéité des relevés est réalisée avec les feuilles IKO ARMOURPLAN SM 150, en bandes distinctes des feuilles de la partie courante. Les feuilles de relevés se recouvrent entre elles de 5 cm au moins, soudées sur 3 cm au minimum, avec finition éventuelle et recouvrent la partie courante par un talon de 10 cm au moins, soudé sur 3 cm au minimum.
Dans le cas de hauteurs courantes (< 20 cm), les relevés sont généralement libres, fixés mécaniquement en tête ou soudés en tête, sur une tôle plastée IKO ARMOURPLAN TOLE PLASTEE (largeur 5 cm), elle-même fixée mécaniquement.

– NF DTU 43.3 « Mise en œuvre des toitures en tôle d’acier nervurées avec revêtement d’étanchéité »
– e-Cahiers du CSTB n° 3502 Avril 2004 : Cahier des Prescriptions Techniques « Etanchéités de toitures par membranes monocouches synthétiques en PVC-P non compatible avec le bitume faisant l’objet d’un Avis Technique ou d’un Document d’Application
– Règles Professionnelles Etanchéité sous protection lourde
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
