Monocouche PVC-P thermosoudable en indépendance sous protection DSP avec isolation inversée
Procédé :
RÈGLES PROFESSIONNELLES ÉTANCHÉITÉ SOUS PROTECTION LOURDE
IKO ARMOURPLAN SL
Élément porteur :
Maçonnerie (Pente 0 à 5%)

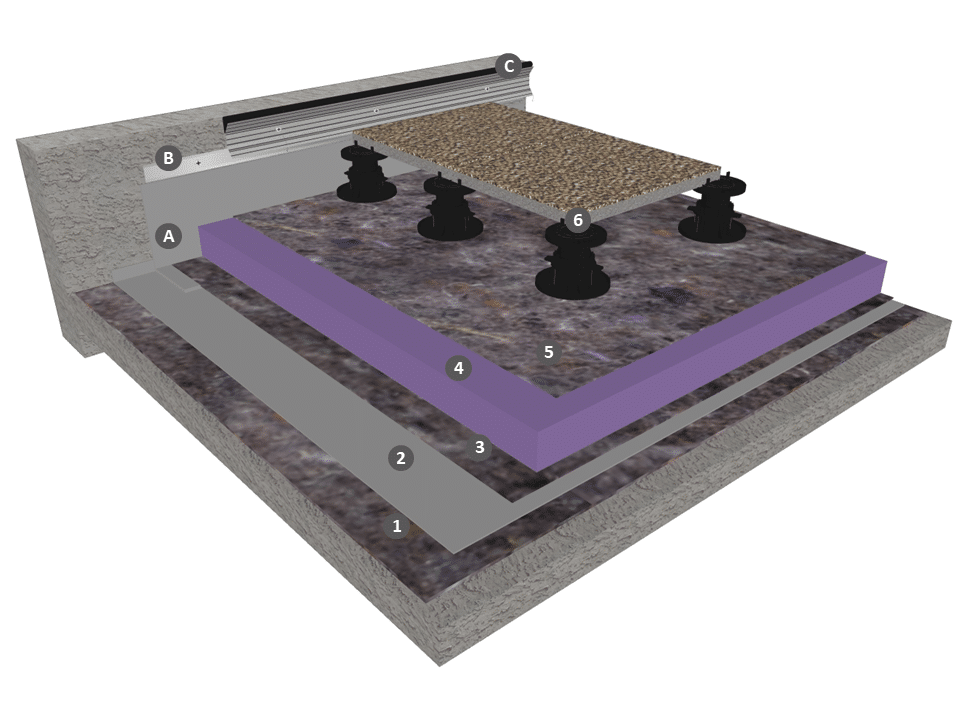

Partie courante :
1 : ECRAN SM 300
2 : IKO ARMOURPLAN SM 150
3 : ECRAN SM 300
4 : Isolant XPS
5 : ECRAN SM 300
6 : Dalles sur plots
Relevé :
A : IKO ARMOURPLAN SM 150
B : Bande de serrage
C : Dispositif d’écartement des eaux de ruissellement
DESCRIPTIF N°25TAPI004
TOITURE-TERRASSE ACCESSIBLE AUX PIÉTONS ET AU SÉJOUR
SOUS DALLES SUR PLOT EN CLIMAT DE PLAINE AVEC REVÊTEMENTS MONOCOUCHES PVC-P
SUR ÉLEMENT PORTEUR EN MACONNERIE AVEC ISOLATION INVERSÉE
ÉLEMENT PORTEUR
Éléments porteurs en maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1, NF DTU 43.11.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– La couche de séparation chimique ou mécanique, type ECRAN SM 300 est déroulée librement sur l’ancien revêtement d’étanchéité à recouvrement de 10 cm.
– Une membrane d’étanchéité monocouche synthétiqueen PVC plastifié, d’épaisseur minimale 1,5 mm, type IKO ARMOURPLAN SM 150. Les feuilles sont déroulées planes et sans tension à recouvrements longitudinaux de 5 cm. Les recouvrements transversaux sont de 5 cm, décalés entre eux d’au moins 30 cm, car les jonctions en croix sont interdites et seules les jonctions en T sont admises. Lors de la superposition des trois feuilles,les lisières sont chanfreinées (par exemple, avec le bec de l’appareil à air chaud) pour éviter la formationde canaux capillaires.
– Les feuilles d’étanchéité IKO ARMOURPLAN SM 150 s’assemblent entre elles de façon homogène et étanche à l’air chaud ou avec l’IKO ARMOURPLAN SOLVANT PVC si l’encombrement de l’appareil de soudure à l’air chaud ne permet pas d’accéder au joint à souder. La largeur de soudure effective est > 30mm en tout point. Les surfaces à assembler doivent être sèches, propres, exemptes de résidus de colles.
– Dans le cas de zones à pente nulle (partie courante, noue, pied de relevé, EEP, …), la finition des soudures est obligatoire et est assurée par application d’un cordon d’IKO ARMOURPLAN PVC LIQUIDE. Effectuée
immédiatement après contrôle à la pointe sèche, elle ne remplace en aucun cas une soudure. Elle est réalisée à l’aide de PVC liquide déposé en bordure des soudures à raison de 10 à 15 g/m linéaire, à l’aide d’un flacon
applicateur avec embout.
ECRAN DE SEPARATION CHIMIQUE
L’écran de séparation chimique est constitué par un non tissé synthétique de 300 g/m², de type ECRAN SM 300, posé libre et à recouvrements de 10 cm.
ISOLATION THERMIQUE
Les isolants en polystyrène extrudé (XPS) en pose inversée sont mis en œuvre selon leur Document Technique d’Application.
Les panneaux isolants admis et leur protection sont mis en œuvre selon les prescriptions des Règles Professionnelles « Isolation inversée de toiture-terrasse ».
– Les caractéristiques de la protection (dalles en bois et dalles céramiques exclues).
– La pression admise au niveau de l’isolant (se reporter à la Fiche Technique conforme aux Règles Professionnelles « Isolation inversée de toiture-terrasse » du panneau isolant et certifié ACERMI pour les spécifications prévues par ces règles.
PROTECTION EN PARTIE COURANTE
Dans le cas de dalles béton, pierre ou bois la mise en œuvre s’effectue selon les dispositions du NF DTU 43.1 en tenant compte des dispositions particulières de la fiche technique de la dalle.
Les dalles en bois sont exclues en isolation inversée.
Les dalles céramiques sont exclues en isolation inversée.
Dans le cas de platelage bois la mise en œuvre s’effectue selon les Règles Professionnelles « pour la conception et la réalisation des toitures-terrasses et balcons étanchés avec protection par platelage en bois »
La mise en œuvre des dalles et platelage sur plots, type plots IKO, conformes à la NF DTU 43.1 s’effectue sur des rouleaux d’ECRAN SM 300.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est réalisée avec les feuilles IKO ARMOURPLAN SM 150, en bandes distinctes des feuilles de la partie courante. Les feuilles de relevés se recouvrent entre elles de 5 cm au moins, soudées sur 3 cm au minimum, avec finition éventuelle et recouvrent la partie courante par un talon de 10 cm au moins, soudé sur 3 cm au minimum.
Dans le cas de hauteurs courantes (< 20 cm), les relevés sont généralement libres, fixés mécaniquement en tête ou soudés en tête, sur une tôle plastée IKO ARMOURPLAN TOLE PLASTEE (largeur 5 cm), elle-même fixée mécaniquement.
Descriptif
DESCRIPTIF N°25TAPI004
TOITURE-TERRASSE ACCESSIBLE AUX PIÉTONS ET AU SÉJOUR
SOUS DALLES SUR PLOT EN CLIMAT DE PLAINE AVEC REVÊTEMENTS MONOCOUCHES PVC-P
SUR ÉLEMENT PORTEUR EN MACONNERIE AVEC ISOLATION INVERSÉE
ÉLEMENT PORTEUR
Éléments porteurs en maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1, NF DTU 43.11.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– La couche de séparation chimique ou mécanique, type ECRAN SM 300 est déroulée librement sur l’ancien revêtement d’étanchéité à recouvrement de 10 cm.
– Une membrane d’étanchéité monocouche synthétiqueen PVC plastifié, d’épaisseur minimale 1,5 mm, type IKO ARMOURPLAN SM 150. Les feuilles sont déroulées planes et sans tension à recouvrements longitudinaux de 5 cm. Les recouvrements transversaux sont de 5 cm, décalés entre eux d’au moins 30 cm, car les jonctions en croix sont interdites et seules les jonctions en T sont admises. Lors de la superposition des trois feuilles,les lisières sont chanfreinées (par exemple, avec le bec de l’appareil à air chaud) pour éviter la formationde canaux capillaires.
– Les feuilles d’étanchéité IKO ARMOURPLAN SM 150 s’assemblent entre elles de façon homogène et étanche à l’air chaud ou avec l’IKO ARMOURPLAN SOLVANT PVC si l’encombrement de l’appareil de soudure à l’air chaud ne permet pas d’accéder au joint à souder. La largeur de soudure effective est > 30mm en tout point. Les surfaces à assembler doivent être sèches, propres, exemptes de résidus de colles.
– Dans le cas de zones à pente nulle (partie courante, noue, pied de relevé, EEP, …), la finition des soudures est obligatoire et est assurée par application d’un cordon d’IKO ARMOURPLAN PVC LIQUIDE. Effectuée
immédiatement après contrôle à la pointe sèche, elle ne remplace en aucun cas une soudure. Elle est réalisée à l’aide de PVC liquide déposé en bordure des soudures à raison de 10 à 15 g/m linéaire, à l’aide d’un flacon
applicateur avec embout.
ECRAN DE SEPARATION CHIMIQUE
L’écran de séparation chimique est constitué par un non tissé synthétique de 300 g/m², de type ECRAN SM 300, posé libre et à recouvrements de 10 cm.
ISOLATION THERMIQUE
Les isolants en polystyrène extrudé (XPS) en pose inversée sont mis en œuvre selon leur Document Technique d’Application.
Les panneaux isolants admis et leur protection sont mis en œuvre selon les prescriptions des Règles Professionnelles « Isolation inversée de toiture-terrasse ».
– Les caractéristiques de la protection (dalles en bois et dalles céramiques exclues).
– La pression admise au niveau de l’isolant (se reporter à la Fiche Technique conforme aux Règles Professionnelles « Isolation inversée de toiture-terrasse » du panneau isolant et certifié ACERMI pour les spécifications prévues par ces règles.
PROTECTION EN PARTIE COURANTE
Dans le cas de dalles béton, pierre ou bois la mise en œuvre s’effectue selon les dispositions du NF DTU 43.1 en tenant compte des dispositions particulières de la fiche technique de la dalle.
Les dalles en bois sont exclues en isolation inversée.
Les dalles céramiques sont exclues en isolation inversée.
Dans le cas de platelage bois la mise en œuvre s’effectue selon les Règles Professionnelles « pour la conception et la réalisation des toitures-terrasses et balcons étanchés avec protection par platelage en bois »
La mise en œuvre des dalles et platelage sur plots, type plots IKO, conformes à la NF DTU 43.1 s’effectue sur des rouleaux d’ECRAN SM 300.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est réalisée avec les feuilles IKO ARMOURPLAN SM 150, en bandes distinctes des feuilles de la partie courante. Les feuilles de relevés se recouvrent entre elles de 5 cm au moins, soudées sur 3 cm au minimum, avec finition éventuelle et recouvrent la partie courante par un talon de 10 cm au moins, soudé sur 3 cm au minimum.
Dans le cas de hauteurs courantes (< 20 cm), les relevés sont généralement libres, fixés mécaniquement en tête ou soudés en tête, sur une tôle plastée IKO ARMOURPLAN TOLE PLASTEE (largeur 5 cm), elle-même fixée mécaniquement.
Autres documents
– NF DTU 20.12 « Gros oeuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité »
– NF DTU 43.1 « Travaux d’étanchéité des toitures terrasses avec éléments porteurs en maçonnerie »
– Règles Professionnelles Etanchéité sous protection lourde
– Règles Professionnelles Isolants supports d’étanchéité en indépendance sous protection lourde
– Règles Professionnelles pour la conception et la réalisation des toitures-terrasses et balcons étanchés avec protection par platelage en bois
– Règles Professionnelles « Dalles céramiques sur plots sur étanchéité »
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
