Monocouche thermosoudable en indépendance avec joints auto-adhésifs sous protection gravillon sans isolation en climat de montagne
Procédé :
RÈGLES PROFESSIONNELLES ÉTANCHÉITÉ SOUS PROTECTION LOURDE
Élément porteur :
Maçonnerie (Pente 1 à 5 %)

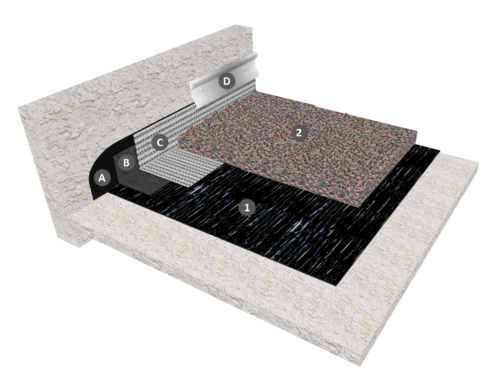

Partie courante : Classement F5 I5 T4
1 : IKO MONO FORUM JA F/F ou IKO MONO FORUM JA GL F/F + doublage des joints avec IKO MONO FORUM JOINT
2 : Gravillons 6 cm (ou 4 cm + porte-neige)
Relevé :
A : IKOpro Primaire bitume Adérosol SR
B : IKO EQUERRE
C : IKO RLV ALU/F
D : Dispositif d’écartement des eaux de ruissèlement
DEVIS DESCRIPTIF N°02TICM003
TOITURE-TERRASSE INACCESSIBLES NON ISOLÉES SOUS PROTECTION GRAVILLON
EN CLIMAT DE MONTAGNE AVEC REVÊTEMENT MONOCOUCHE BITUMINEUX SBS
EN INDÉPENDANCE SUR ÉLÉMENTS PORTEURS EN MACONNERIE
ÉLEMENT PORTEUR
Éléments porteurs en maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1, NF DTU 43.11.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur nominale 4,0 mm, type IKO MONO FORUM JA F/F ou IKO MONO FORUM JA GL F/F, à joints de 10 cm (longitudinaux) et de 15 cm (transversaux) soudés.
L’adhérence complète des joints longitudinaux est confirmée par la soudure à l’avancement de la bande couvre-joint type IKO MONO FORUM JOINT.
PROTECTION EN PARTIE COURANTE
La protection est constituée par une couche de granulats courants 5/25, roulés ou concassés de 0,06 m d’épaisseur minimale ou de 0.04 mm + porte-neige. Le lestage est obligatoire, sur 2 m au droit des rives, pour les bâtiments de plus de 28 m situés en Région de Vent II, site exposé et au-delà.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Une imprégnation bitumineuse à froid, type IKOpro Primaire Bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
Devis descriptif
DEVIS DESCRIPTIF N°02TICM003
TOITURE-TERRASSE INACCESSIBLES NON ISOLÉES SOUS PROTECTION GRAVILLON
EN CLIMAT DE MONTAGNE AVEC REVÊTEMENT MONOCOUCHE BITUMINEUX SBS
EN INDÉPENDANCE SUR ÉLÉMENTS PORTEURS EN MACONNERIE
ÉLEMENT PORTEUR
Éléments porteurs en maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1, NF DTU 43.11.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur nominale 4,0 mm, type IKO MONO FORUM JA F/F ou IKO MONO FORUM JA GL F/F, à joints de 10 cm (longitudinaux) et de 15 cm (transversaux) soudés.
L’adhérence complète des joints longitudinaux est confirmée par la soudure à l’avancement de la bande couvre-joint type IKO MONO FORUM JOINT.
PROTECTION EN PARTIE COURANTE
La protection est constituée par une couche de granulats courants 5/25, roulés ou concassés de 0,06 m d’épaisseur minimale ou de 0.04 mm + porte-neige. Le lestage est obligatoire, sur 2 m au droit des rives, pour les bâtiments de plus de 28 m situés en Région de Vent II, site exposé et au-delà.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Une imprégnation bitumineuse à froid, type IKOpro Primaire Bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
Autres documents
– NF DTU 20.12 « Gros œuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité »
– NF DTU 43.1 « Étanchéité des toitures-terrasses et toitures inclinées avec éléments porteurs en maçonnerie »
– NF DTU 43.11 « Étanchéité des toitures-terrasses et toitures inclinées avec éléments porteurs en maçonnerie en climat de montagne »
– Guide des toitures terrasses et toitures avec revêtements d’étanchéité en climat de montagne (Cahier du CSTB n°2267-2 de Septembre 1988)
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
– Règles Professionnelles Etanchéité sous protection lourde
