Monocouche PVC-P thermosoudable en indépendance sous gravillons, cas de la réfection
Procédé :
RÈGLES PROFESSIONNELLES ÉTANCHÉITÉ SOUS PROTECTION LOURDE
IKO ARMOURPLAN SL
Élément porteur :
Maçonnerie, cas de la réfection (Pente 1 à 5%)

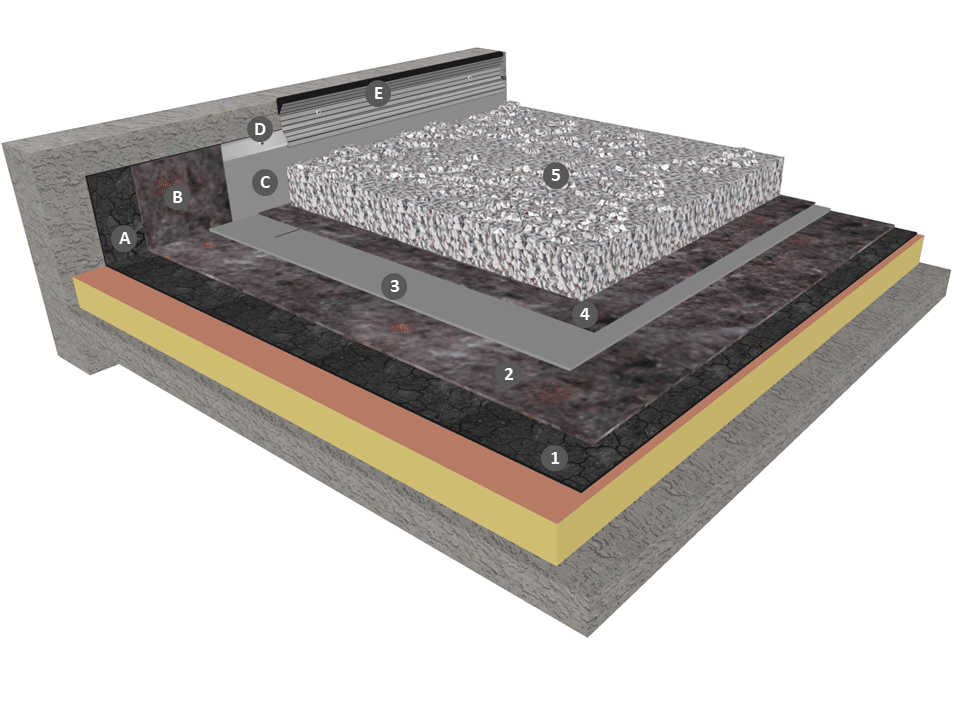

Partie courante :
1 : Ancien revêtement bitumineux
2 : ECRAN SM 300
3 : IKO ARMOURPLAN SM 150
4 : ECRAN SM 300 éventuel
5 : Gravillons (épaisseur minimum de 4 cm)
Relevés :
A : Ancien revêtement bitumineux
B : ECRAN SM 300
C : IKO ARMOURPLAN SM 150
D : Bande de serrage
E : Dispositif écartant les eaux de ruissèlement
DESCRIPTIF N°25TIPG001
TOITURE-TERRASSE INACCESSIBLE SOUS PROTECTION GRAVILLONS
EN CLIMAT DE PLAINE AVEC REVÊTEMENTS MONOCOUCHES PVC-P
EN RÉFECTION SUR ÉLEMENT PORTEUR EN MACONNERIE
ÉLEMENT PORTEUR
Éléments porteurs en maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1.
SUPPORT D’ÉTANCHÉITÉ
Ancien revêtement d’étanchéité.
TRAVAUX PRÉPARATOIRES
Ils seront exécutés conformément à la NF DTU 43.5 pour la réfection des ouvrages d’étanchéité de toitures terrasses ou inclinées et plus particulièrement le traitement des fissures, la suppression des plis, le délardage de l’autoprotection métallique des relevés d’étanchéité et arrachage des parties non adhérentes des relevés.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– La couche de séparation chimique ou mécanique, type ECRAN SM 300 est déroulée librement sur l’ancien revêtement d’étanchéité à recouvrement de 10 cm.
– Une membrane d’étanchéité monocouche synthétiqueen PVC plastifié, d’épaisseur minimale 1,5 mm, type IKO ARMOURPLAN SM 150. Les feuilles sont déroulées planes et sans tension à recouvrements longitudinaux de 5 cm. Les recouvrements transversaux sont de 5 cm, décalés entre eux d’au moins 30 cm, car les jonctions en croix sont interdites et seules les jonctions en T sont admises. Lors de la superposition des trois feuilles les lisières sont chanfreinées (par exemple, avec le bec de l’appareil à air chaud) pour éviter la formation de canaux capillaires.
– La largeur de soudure effective est > 30mm en tout point. Les surfaces à assembler doivent être sèches et propres.
– Dans le cas de zones à pente nulle (partie courante, noue, pied de relevé, EEP, …), la finition des soudures est obligatoire et est assurée par application d’un cordon d’IKO ARMOURPLAN PVC LIQUIDE. Effectuée immédiatement après contrôle à la pointe sèche, elle ne remplace en aucun cas une soudure. Elle est réalisée à l’aide de PVC liquide déposé en bordure des soudures à raison de 10 à 15 g/m linéaire, à l’aide d’un flacon applicateur avec embout.
PROTECTION EN PARTIE COURANTE
L’ÉCRAN SM 300 n’est pas nécessaire si le gravier est roulé et de granulométrie ≥ 5/25 (le plus gros granulat ne dépassant pas 2/3 de l’épaisseur de la couche de protection). Dans le cas contraire, une couche de séparation chimique ou mécanique, type ECRAN SM 300 est déroulée librement sur la membrane d’étanchéité à recouvrement de 10 cm.
La protection lourde meuble est constituée par une couche de granulats courants, roulés ou concassés d’épaisseur minimale égale à celle de l’isolant, avec une épaisseur minimum de 4 cm.
La granularité des granulats est comprise entre 0,010 et 0,030 m. Dans le cas de granularité inférieure à 0,015 m, une couche de séparation en non-tissé est interposée entre l’isolant et la protection, avec recouvrement de 0,10 m environ.
Dans le cas où le bâtiment est :
· de hauteur supérieure à 28 m en zone 1 tous sites ou zone 2 site normal,
· ou de hauteur supérieure à 20 m en zone 2 site exposé ou zone 3 site normal,
· ou, quelle que soit sa hauteur, en zone 3 site exposé ou zone 4 tous sites,
La protection est complétée, sur 2 m de largeur au pourtour de la toiture-terrasse et des édicules, par des dalles conformes à la NF P 84-204-1-2 posées à sec :
· soit directement sur les granulats ;
· soit sur un non tissé synthétique d’au moins 170 g/m². type IKO FILTRE 170.
RELEVÉS D’ETANCHEITÉ
La nature du support (réhabilitation) ou son aspect (état de la maçonnerie par exemple) peuvent justifier la pose d’un écran de séparation mécanique ou chimique, type ÉCRAN SM 300.
L’étanchéité des relevés est réalisée avec les feuilles IKO ARMOURPLAN SM 150, en bandes distinctes des feuilles de la partie courante. Les feuilles de relevés se recouvrent entre elles de 5 cm au moins, soudées sur 3 cm au minimum.
Dans le cas de hauteurs courantes (< 20 cm), les relevés sont généralement libres, fixés mécaniquement en tête ou soudés en tête, sur une tôle plastée IKO ARMOURPLAN TOLE PLASTEE (largeur 5 cm), elle-même fixée mécaniquement.
Descriptif
DESCRIPTIF N°25TIPG001
TOITURE-TERRASSE INACCESSIBLE SOUS PROTECTION GRAVILLONS
EN CLIMAT DE PLAINE AVEC REVÊTEMENTS MONOCOUCHES PVC-P
EN RÉFECTION SUR ÉLEMENT PORTEUR EN MACONNERIE
ÉLEMENT PORTEUR
Éléments porteurs en maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1.
SUPPORT D’ÉTANCHÉITÉ
Ancien revêtement d’étanchéité.
TRAVAUX PRÉPARATOIRES
Ils seront exécutés conformément à la NF DTU 43.5 pour la réfection des ouvrages d’étanchéité de toitures terrasses ou inclinées et plus particulièrement le traitement des fissures, la suppression des plis, le délardage de l’autoprotection métallique des relevés d’étanchéité et arrachage des parties non adhérentes des relevés.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– La couche de séparation chimique ou mécanique, type ECRAN SM 300 est déroulée librement sur l’ancien revêtement d’étanchéité à recouvrement de 10 cm.
– Une membrane d’étanchéité monocouche synthétiqueen PVC plastifié, d’épaisseur minimale 1,5 mm, type IKO ARMOURPLAN SM 150. Les feuilles sont déroulées planes et sans tension à recouvrements longitudinaux de 5 cm. Les recouvrements transversaux sont de 5 cm, décalés entre eux d’au moins 30 cm, car les jonctions en croix sont interdites et seules les jonctions en T sont admises. Lors de la superposition des trois feuilles les lisières sont chanfreinées (par exemple, avec le bec de l’appareil à air chaud) pour éviter la formation de canaux capillaires.
– La largeur de soudure effective est > 30mm en tout point. Les surfaces à assembler doivent être sèches et propres.
– Dans le cas de zones à pente nulle (partie courante, noue, pied de relevé, EEP, …), la finition des soudures est obligatoire et est assurée par application d’un cordon d’IKO ARMOURPLAN PVC LIQUIDE. Effectuée immédiatement après contrôle à la pointe sèche, elle ne remplace en aucun cas une soudure. Elle est réalisée à l’aide de PVC liquide déposé en bordure des soudures à raison de 10 à 15 g/m linéaire, à l’aide d’un flacon applicateur avec embout.
PROTECTION EN PARTIE COURANTE
L’ÉCRAN SM 300 n’est pas nécessaire si le gravier est roulé et de granulométrie ≥ 5/25 (le plus gros granulat ne dépassant pas 2/3 de l’épaisseur de la couche de protection). Dans le cas contraire, une couche de séparation chimique ou mécanique, type ECRAN SM 300 est déroulée librement sur la membrane d’étanchéité à recouvrement de 10 cm.
La protection lourde meuble est constituée par une couche de granulats courants, roulés ou concassés d’épaisseur minimale égale à celle de l’isolant, avec une épaisseur minimum de 4 cm.
La granularité des granulats est comprise entre 0,010 et 0,030 m. Dans le cas de granularité inférieure à 0,015 m, une couche de séparation en non-tissé est interposée entre l’isolant et la protection, avec recouvrement de 0,10 m environ.
Dans le cas où le bâtiment est :
· de hauteur supérieure à 28 m en zone 1 tous sites ou zone 2 site normal,
· ou de hauteur supérieure à 20 m en zone 2 site exposé ou zone 3 site normal,
· ou, quelle que soit sa hauteur, en zone 3 site exposé ou zone 4 tous sites,
La protection est complétée, sur 2 m de largeur au pourtour de la toiture-terrasse et des édicules, par des dalles conformes à la NF P 84-204-1-2 posées à sec :
· soit directement sur les granulats ;
· soit sur un non tissé synthétique d’au moins 170 g/m². type IKO FILTRE 170.
RELEVÉS D’ETANCHEITÉ
La nature du support (réhabilitation) ou son aspect (état de la maçonnerie par exemple) peuvent justifier la pose d’un écran de séparation mécanique ou chimique, type ÉCRAN SM 300.
L’étanchéité des relevés est réalisée avec les feuilles IKO ARMOURPLAN SM 150, en bandes distinctes des feuilles de la partie courante. Les feuilles de relevés se recouvrent entre elles de 5 cm au moins, soudées sur 3 cm au minimum.
Dans le cas de hauteurs courantes (< 20 cm), les relevés sont généralement libres, fixés mécaniquement en tête ou soudés en tête, sur une tôle plastée IKO ARMOURPLAN TOLE PLASTEE (largeur 5 cm), elle-même fixée mécaniquement.
Autres documents
– NF DTU 20.12 « Gros œuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité »
– NF DTU 43.1 « Étanchéité des toitures-terrasses et toitures inclinées avec éléments porteurs en maçonnerie »
– NF DTU 43.3 « Mise en œuvre des toitures en tôles d’acier nervurées avec revêtement d’étanchéité »
– NF DTU 43.4 « Toitures en éléments porteurs en bois et panneaux dérivés du bois avec revêtements d’étanchéité »
– NF DTU 43.5 « Réfection des ouvrages d’étanchéité des toitures-terrasses ou inclinés »
– Règles Professionnelles Etanchéité sous protection lourde
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
