Monocouche thermosoudable en indépendance sous dalles sur plots, cas de la réfection en climat de montagne
Procédé :
RÈGLES PROFESSIONNELLES ÉTANCHÉITÉ SOUS PROTECTION LOURDE
Élément porteur :
Maçonnerie, cas de la réfection (Pente 1 à 5%)

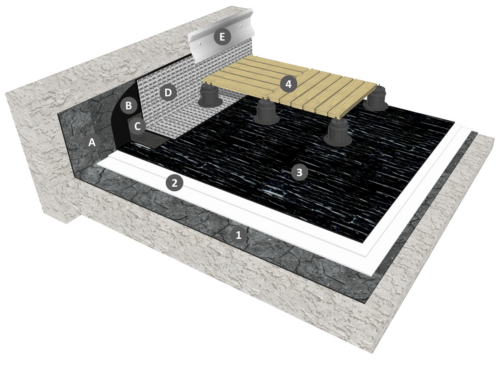

Partie courante : Classement F5 I5 T4
1 : Ancien revêtement bitumineux
2 : 2 VOILECRAN 100 ou VOILECRAN KRAFT
3 : IKO MONO FORUM F/F ou IKO MONO FORUM F/G ou IKO MONO FORUM GL F/F (si pente de 1% doublage des joints avec IKO MONO FORUM JOINT)
4 : Dalles béton de classe 3 (marquage D) conforme à la norme NF EN 1339. La hauteur des plots est de 100 mm au moins
Relevés :
A : Ancien revêtement bitumineux
B : IKOpro Primaire bitume Adérosol SR
C : IKO EQUERRE
D : IKO RLV ALU/F
E : Dispositif d’écartement des eaux de ruissellement
Remarque :
L’emploi des dalles en bois FORUM P 44 et FORUM IPE 30 n’est pas autorisé en climat de montagne.
DEVIS DESCRIPTIF N°02TACM001
TOITURE-TERRASSE ACCESSIBLE AUX PIÉTONS ET AU SÉJOUR
SOUS DALLES SUR PLOT EN CLIMAT DE MONTAGNE
AVEC REVÊTEMENTS MONOCOUCHES BITUMINEUX SBS
EN RÉFECTION SUR ÉLÉMENT PORTEUR EN MACONNERIE
ÉLÉMENT PORTEUR
Éléments porteurs en maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1, NF DTU 43.11.
SUPPORT D’ÉTANCHÉITÉ
Ancien revêtement d’étanchéité conforme aux Règles Professionnelles Étanchéité sous protection lourde.
TRAVAUX PRÉPARATOIRES
Ils seront exécutés conformément à la NF DTU 43.5 pour la réfection des ouvrages d’étanchéité de toitures terrasses ou inclinées et plus particulièrement le traitement des fissures, la suppression des plis, le délardage de l’autoprotection métallique des relevés d’étanchéité et arrachage des parties non adhérentes des relevés.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– 2 écrans d’indépendance en voile de verre 100 g/m², type VOILECRAN 100, déroulé à sec, joints à recouvrements de 10 cm libres, ou un VOILECRAN KRAFT.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur nominale 4,0 mm, type IKO MONO FORUM F/F ou IKO MONO FORUM F/G ou IKO MONO FORUM GL F/F, à joints de 10 cm (longitudinaux) et de 15 cm (transversaux) soudés.
PROTECTION EN PARTIE COURANTE
Dans le cas de dalles béton ou pierre la mise en œuvre s’effectue selon les dispositions du NF DTU 43.1 en tenant compte des dispositions particulières de la fiche technique de la dalle.
Dans le cas de dalles céramiques la mise en œuvre s’effectue selon les Règles Professionnelles « Dalles céramiques sur plots sur étanchéité ».
Dalles en béton préfabriquées, posées sur des plots, type IKO plots à vérin, conformes à la norme NF DTU 43.1.
Platelage bois et dalles en bois FORUM P 44 et FORUM IPE 30 exclues.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Une imprégnation bitumineuse à froid, type IKOpro Primaire Bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
Devis descriptif
DEVIS DESCRIPTIF N°02TACM001
TOITURE-TERRASSE ACCESSIBLE AUX PIÉTONS ET AU SÉJOUR
SOUS DALLES SUR PLOT EN CLIMAT DE MONTAGNE
AVEC REVÊTEMENTS MONOCOUCHES BITUMINEUX SBS
EN RÉFECTION SUR ÉLÉMENT PORTEUR EN MACONNERIE
ÉLÉMENT PORTEUR
Éléments porteurs en maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1, NF DTU 43.11.
SUPPORT D’ÉTANCHÉITÉ
Ancien revêtement d’étanchéité conforme aux Règles Professionnelles Étanchéité sous protection lourde.
TRAVAUX PRÉPARATOIRES
Ils seront exécutés conformément à la NF DTU 43.5 pour la réfection des ouvrages d’étanchéité de toitures terrasses ou inclinées et plus particulièrement le traitement des fissures, la suppression des plis, le délardage de l’autoprotection métallique des relevés d’étanchéité et arrachage des parties non adhérentes des relevés.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– 2 écrans d’indépendance en voile de verre 100 g/m², type VOILECRAN 100, déroulé à sec, joints à recouvrements de 10 cm libres, ou un VOILECRAN KRAFT.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur nominale 4,0 mm, type IKO MONO FORUM F/F ou IKO MONO FORUM F/G ou IKO MONO FORUM GL F/F, à joints de 10 cm (longitudinaux) et de 15 cm (transversaux) soudés.
PROTECTION EN PARTIE COURANTE
Dans le cas de dalles béton ou pierre la mise en œuvre s’effectue selon les dispositions du NF DTU 43.1 en tenant compte des dispositions particulières de la fiche technique de la dalle.
Dans le cas de dalles céramiques la mise en œuvre s’effectue selon les Règles Professionnelles « Dalles céramiques sur plots sur étanchéité ».
Dalles en béton préfabriquées, posées sur des plots, type IKO plots à vérin, conformes à la norme NF DTU 43.1.
Platelage bois et dalles en bois FORUM P 44 et FORUM IPE 30 exclues.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Une imprégnation bitumineuse à froid, type IKOpro Primaire Bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
Autres documents
– NF DTU 20.12 « Gros-œuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité »
– NF DTU 43.1 « Travaux d’étanchéité des toitures terrasses avec éléments porteurs en maçonnerie »
– NF DTU 43.11 « Travaux de bâtiment – Étanchéité des toitures-terrasses et toitures inclinées avec éléments porteurs en maçonnerie en climat de montagne »
– NF DTU 43.5 « Réfection des ouvrages d’étanchéité des toitures-terrasses ou inclinées »
– e-Cahier du CSTB 2267-2, Guide des toitures-terrasses et toitures avec revêtements d’étanchéité en climat de montagne.
– Règles Professionnelles Etanchéité sous protection lourde
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
