Monocouche thermosoudable en indépendance sous protection DSP avec isolation
Procédé :
RÈGLES PROFESSIONNELLES ÉTANCHÉITÉ SOUS PROTECTION LOURDE
Élément porteur :
Maçonnerie (Pente 0 à 5 %)

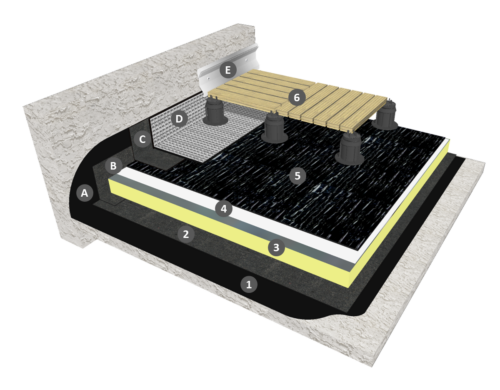

Partie courante : Classement F5 I5 T4
1 : IKOpro Primaire bitume Adérosol SR
2 : Pare-vapeur
3 : Isolant thermique (polyisocyanurate ou perlite fibrée)
4 : VOILECRAN 100
5 : IKO MONO FORUM F/F ou IKO MONO FORUM F/G ou IKO MONO FORUM GL F/F (si pente 0% doublage des joints avec IKO MONO FORUM JOINT)
6 : Dalles sur plots
Relevé :
A : IKOpro Primaire bitume Adérosol SR
B : IKO EQUERRE (équerre de pare-vapeur)
C : IKO EQUERRE 100
D : IKO RLV ALU/F
E : Dispositif d’écartement des eaux de ruissellement
DEVIS DESCRIPTIF N°02TAPI004
TOITURE-TERRASSE ACCESSIBLE AUX PIÉTONS ET AU SÉJOUR
SOUS DALLES SUR PLOT EN CLIMAT DE PLAINE
AVEC REVÊTEMENTS MONOCOUCHES BITUMINEUX SBS
SUR ÉLEMENT PORTEUR EN MACONNERIE
ÉLEMENT PORTEUR
Éléments porteurs en maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1, NF DTU 43.11.
PARE VAPEUR
L’écran pare-vapeur est constitué par, sur les locaux :
– à faible ou moyenne hygrométrie : Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau + une feuille à base de liant bitumineux élastomère SBS, armée d’un voile de verre, d’épaisseur minimale 2,5 mm, type IKO VAP ou IKO DUO FUSION G/F soudée en plein sur le support.
– à forte hygrométrie : Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR + une feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU/F*, soudée en plein sur le support, ou une feuille de bitume modifié SBS d’épaisseur 1,2 mm avec sous-face auto-adhésive et surface aluminium, type IKO VAP STICK ALU.
– à très forte hygrométrie : Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR + un écran de semi-indépendance , type IKO ECRAN PERFO, déroulé à sec bord à bord ou a recouvrement de 5 à 10 cm ou une feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU/F* soudée en plein sur le support.
* Si les panneaux isolants sont collés, l’IKO RLV ALU/F est remplacé par IKO RLV ALU AR/F.
Au droit des reliefs, une feuille à base de liant bitumineux élastomère SBS, armée d’un polyester stabilisé, d’épaisseur minimale 3,5 mm, type IKO EQUERRE, est mise en œuvre par thermosoudage avec un recouvrement horizontal minimal de 6 cm sur le pare-vapeur et dépassant la face supérieure du panneau isolant d’au moins 6 cm. Dans le cas d’un pare-vapeur avec autoprotection, l’aile horizontale de la feuille IKO EQUERRE est placée en-dessous du pare-vapeur.
ISOLATION THERMIQUE
Panneaux de polyisocyanurate ou perlite expansée (fibrée), bénéficiant d’un Avis Technique pour une mise en œuvre sous protection lourde dure et uniquement si la fiche produit de l’isolant établie selon les Règles Professionnelles « Isolants supports d’étanchéité en indépendance sous protection lourde » de juillet 2024 admet cette destination.
Les panneaux sont mis en œuvre selon les prescriptions de leur Document Technique d’Application particulier.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Un écran d’indépendance en voile de verre 100 g/m², type VOILECRAN 100, déroulé à sec, joints à recouvrements de 10 cm libres.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur nominale 4,0 mm, type IKO MONO FORUM F/F ou IKO MONO FORUM F/G ou IKO MONO FORUM GL F/F, à joints de 10 cm (longitudinaux) et de 15 cm (transversaux) soudés.
Dans le cas de pente nulle, les recouvrements seront pontés par un IKO MONO FORUM JOINT.
PROTECTION EN PARTIE COURANTE
Dans le cas de dalles béton, pierre ou bois la mise en œuvre s’effectue selon les dispositions du NF DTU 43.1 en tenant compte des dispositions particulières de la fiche technique de la dalle.
Les dalles en bois doivent également avoir été citées dans un DTA de revêtement d’étanchéité du GS 5.2.
Dans le cas de dalles céramiques la mise en œuvre s’effectue selon les Règles Professionnelles « Dalles céramiques sur plots sur étanchéité ».
Dans le cas de platelage bois la mise en œuvre s’effectue selon les Règles Professionnelles « pour la conception et la réalisation des toitures-terrasses et balcons étanchés avec protection par platelage en bois »
La mise en œuvre des dalles et platelage sur plots, type plots IKO, conformes à la NF DTU 43.1 s’effectue directement sur le revêtement d’étanchéité.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Une imprégnation bitumineuse à froid, type IKOpro Primaire Bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
Devis descriptif
DEVIS DESCRIPTIF N°02TAPI004
TOITURE-TERRASSE ACCESSIBLE AUX PIÉTONS ET AU SÉJOUR
SOUS DALLES SUR PLOT EN CLIMAT DE PLAINE
AVEC REVÊTEMENTS MONOCOUCHES BITUMINEUX SBS
SUR ÉLEMENT PORTEUR EN MACONNERIE
ÉLEMENT PORTEUR
Éléments porteurs en maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1, NF DTU 43.11.
PARE VAPEUR
L’écran pare-vapeur est constitué par, sur les locaux :
– à faible ou moyenne hygrométrie : Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau + une feuille à base de liant bitumineux élastomère SBS, armée d’un voile de verre, d’épaisseur minimale 2,5 mm, type IKO VAP ou IKO DUO FUSION G/F soudée en plein sur le support.
– à forte hygrométrie : Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR + une feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU/F*, soudée en plein sur le support, ou une feuille de bitume modifié SBS d’épaisseur 1,2 mm avec sous-face auto-adhésive et surface aluminium, type IKO VAP STICK ALU.
– à très forte hygrométrie : Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR + un écran de semi-indépendance , type IKO ECRAN PERFO, déroulé à sec bord à bord ou a recouvrement de 5 à 10 cm ou une feuille à base de liant bitumineux élastomère SBS, armée d’un composite grille de verre, d’épaisseur minimale 3,5 mm, type IKO RLV ALU/F* soudée en plein sur le support.
* Si les panneaux isolants sont collés, l’IKO RLV ALU/F est remplacé par IKO RLV ALU AR/F.
Au droit des reliefs, une feuille à base de liant bitumineux élastomère SBS, armée d’un polyester stabilisé, d’épaisseur minimale 3,5 mm, type IKO EQUERRE, est mise en œuvre par thermosoudage avec un recouvrement horizontal minimal de 6 cm sur le pare-vapeur et dépassant la face supérieure du panneau isolant d’au moins 6 cm. Dans le cas d’un pare-vapeur avec autoprotection, l’aile horizontale de la feuille IKO EQUERRE est placée en-dessous du pare-vapeur.
ISOLATION THERMIQUE
Panneaux de polyisocyanurate ou perlite expansée (fibrée), bénéficiant d’un Avis Technique pour une mise en œuvre sous protection lourde dure et uniquement si la fiche produit de l’isolant établie selon les Règles Professionnelles « Isolants supports d’étanchéité en indépendance sous protection lourde » de juillet 2024 admet cette destination.
Les panneaux sont mis en œuvre selon les prescriptions de leur Document Technique d’Application particulier.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Un écran d’indépendance en voile de verre 100 g/m², type VOILECRAN 100, déroulé à sec, joints à recouvrements de 10 cm libres.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur nominale 4,0 mm, type IKO MONO FORUM F/F ou IKO MONO FORUM F/G ou IKO MONO FORUM GL F/F, à joints de 10 cm (longitudinaux) et de 15 cm (transversaux) soudés.
Dans le cas de pente nulle, les recouvrements seront pontés par un IKO MONO FORUM JOINT.
PROTECTION EN PARTIE COURANTE
Dans le cas de dalles béton, pierre ou bois la mise en œuvre s’effectue selon les dispositions du NF DTU 43.1 en tenant compte des dispositions particulières de la fiche technique de la dalle.
Les dalles en bois doivent également avoir été citées dans un DTA de revêtement d’étanchéité du GS 5.2.
Dans le cas de dalles céramiques la mise en œuvre s’effectue selon les Règles Professionnelles « Dalles céramiques sur plots sur étanchéité ».
Dans le cas de platelage bois la mise en œuvre s’effectue selon les Règles Professionnelles « pour la conception et la réalisation des toitures-terrasses et balcons étanchés avec protection par platelage en bois »
La mise en œuvre des dalles et platelage sur plots, type plots IKO, conformes à la NF DTU 43.1 s’effectue directement sur le revêtement d’étanchéité.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Une imprégnation bitumineuse à froid, type IKOpro Primaire Bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
Autres documents
– NF DTU 20.12 « Gros oeuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité »
– NF DTU 43.1 « Travaux d’étanchéité des toitures terrasses avec éléments porteurs en maçonnerie »
– Règles Professionnelles Etanchéité sous protection lourde
– Règles Professionnelles Isolants supports d’étanchéité en indépendance sous protection lourde
– Règles Professionnelles pour la conception et la réalisation des toitures-terrasses et balcons étanchés avec protection par platelage en bois
– Règles Professionnelles « Dalles céramiques sur plots sur étanchéité »
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
