Monocouche thermosoudable en indépendance sous protection dure, cas de la réfection
Procédé :
RÈGLES PROFESSIONNELLES ÉTANCHÉITÉ SOUS PROTECTION LOURDE
Élément porteur :
Tout élément porteur (réfection)
– Maçonnerie (Pente 1 à 5%)
– Dalles de béton cellulaire autoclavé armé avec dépose complète du complexe existant (Pente 1 à 5%)
– Bois, panneaux à base de bois et TAN (Pente 3 à 5%)

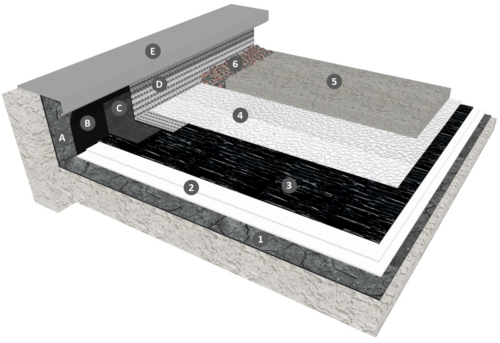

Partie courante :
1 : Ancien revêtement bitumineux
2 : 2 VOILECRAN 100 ou un VOILECRAN KRAFT
3 : IKO MONO FORUM F/F ou IKO MONO FORUM F/G ou IKO MONO FORUM GL F/F (si pente 1% doublage des joints avec IKO MONO FORUM JOINT)
4 : Couche de désolidarisation
5 : Dalles bétons ou en pierre naturelle posées à sec
6 : Gravillons
Relevés :
A : Ancien revêtement bitumineux
B : IKOpro Primaire bitume Adérosol SR
C : IKO EQUERRE
D : IKO RLV ALU/F
E : Dispositif d’écartement des eaux de ruissellement
DEVIS DESCRIPTIF N° 02TTZT001
TERRASSES TECHNIQUES OU À ZONES TECHNIQUES
NON ISOLÉES SOUS DALLES BÉTONS OU EN PIERRE NATURELLE
EN CLIMAT DE PLAINE AVEC REVÊTEMENT MONOCOUCHE BITUMINEUX SBS
EN INDÉPENDANCE SUR TOUS ÉLÉMENTS PORTEURS EN REFECTION
ÉLEMENT PORTEUR
Éléments porteurs en :
- Maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1, NF DTU 43.11,
- Dalles de béton cellulaire autoclavé armé ayant fait l’objet d’un Avis Technique (ATec) pour l’emploi en élément porteur d’un complexe d’étanchéité,
- Bois et panneaux à base de bois conformes au NF DTU 43.4 ou faisant l’objet d’un Avis Technique ou d’un Document Technique d’Application pour l’emploi en élément porteur d’un complexe d’étanchéité,
- Panneaux bois à usage structural (CLT) et planchers à caissons en bois, à usage structural faisant l’objet d’un Avis Technique ou d’un Document Technique d’Application visant l’emploi en toiture-terrasse ou conformes au e-Cahier du CSTB 3814.
- Tôles d’acier nervurées (TAN) conforme aux NF DTU 43.3, NF EN 14782, NF P34-401-2, à ouverture haute de nervure supérieure à 70 mm conformes au e-Cahier du CSTB 3537_V2, conformes au e-Cahier du CSTB 3644 ou faisant l’objet d’un Document Technique d’Application pour l’emploi en élément porteur d’un complexe d’étanchéité.
SUPPORT D’ÉTANCHÉITÉ
Ancien revêtement d’étanchéité conforme aux Règles Professionnelles Étanchéité sous protection lourde.
TRAVAUX PRÉPARATOIRES
Ils seront exécutés conformément à la NF DTU 43.5 pour la réfection des ouvrages d’étanchéité de toitures terrasses ou inclinées et plus particulièrement le traitement des fissures, la suppression des plis, le délardage de l’autoprotection métallique des relevés d’étanchéité et arrachage des parties non adhérentes des relevés.
Béton cellulaire autoclavé armé avec dépose complète du complexe existant.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– 2 écrans d’indépendance en voile de verre 100 g/m², type VOILECRAN 100, déroulé à sec, joints à recouvrements de 10 cm libres, ou un VOILECRAN KRAFT.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur nominale 4,0 mm, type IKO MONO FORUM F/F ou IKO MONO FORUM F/G ou IKO MONO FORUM GL F/F, soudée en plein, à joints de 10 cm (longitudinaux) et de 15 cm (transversaux) soudés.
– En cas de pente de 1%, confirmation des joints avec IKO MONO FORUM JOINT.
PROTECTION EN PARTIE COURANTE
La protection est constituée par une couche de granulats courants 5/25, roulés ou concassés de 0,04 m d’épaisseur minimale et dalles bétons posées.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE, soudée en plein, avec talon de 10cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
Devis descriptif
DEVIS DESCRIPTIF N° 02TTZT001
TERRASSES TECHNIQUES OU À ZONES TECHNIQUES
NON ISOLÉES SOUS DALLES BÉTONS OU EN PIERRE NATURELLE
EN CLIMAT DE PLAINE AVEC REVÊTEMENT MONOCOUCHE BITUMINEUX SBS
EN INDÉPENDANCE SUR TOUS ÉLÉMENTS PORTEURS EN REFECTION
ÉLEMENT PORTEUR
Éléments porteurs en :
- Maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1, NF DTU 43.11,
- Dalles de béton cellulaire autoclavé armé ayant fait l’objet d’un Avis Technique (ATec) pour l’emploi en élément porteur d’un complexe d’étanchéité,
- Bois et panneaux à base de bois conformes au NF DTU 43.4 ou faisant l’objet d’un Avis Technique ou d’un Document Technique d’Application pour l’emploi en élément porteur d’un complexe d’étanchéité,
- Panneaux bois à usage structural (CLT) et planchers à caissons en bois, à usage structural faisant l’objet d’un Avis Technique ou d’un Document Technique d’Application visant l’emploi en toiture-terrasse ou conformes au e-Cahier du CSTB 3814.
- Tôles d’acier nervurées (TAN) conforme aux NF DTU 43.3, NF EN 14782, NF P34-401-2, à ouverture haute de nervure supérieure à 70 mm conformes au e-Cahier du CSTB 3537_V2, conformes au e-Cahier du CSTB 3644 ou faisant l’objet d’un Document Technique d’Application pour l’emploi en élément porteur d’un complexe d’étanchéité.
SUPPORT D’ÉTANCHÉITÉ
Ancien revêtement d’étanchéité conforme aux Règles Professionnelles Étanchéité sous protection lourde.
TRAVAUX PRÉPARATOIRES
Ils seront exécutés conformément à la NF DTU 43.5 pour la réfection des ouvrages d’étanchéité de toitures terrasses ou inclinées et plus particulièrement le traitement des fissures, la suppression des plis, le délardage de l’autoprotection métallique des relevés d’étanchéité et arrachage des parties non adhérentes des relevés.
Béton cellulaire autoclavé armé avec dépose complète du complexe existant.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– 2 écrans d’indépendance en voile de verre 100 g/m², type VOILECRAN 100, déroulé à sec, joints à recouvrements de 10 cm libres, ou un VOILECRAN KRAFT.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur nominale 4,0 mm, type IKO MONO FORUM F/F ou IKO MONO FORUM F/G ou IKO MONO FORUM GL F/F, soudée en plein, à joints de 10 cm (longitudinaux) et de 15 cm (transversaux) soudés.
– En cas de pente de 1%, confirmation des joints avec IKO MONO FORUM JOINT.
PROTECTION EN PARTIE COURANTE
La protection est constituée par une couche de granulats courants 5/25, roulés ou concassés de 0,04 m d’épaisseur minimale et dalles bétons posées.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE, soudée en plein, avec talon de 10cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
Autres documents
– NF DTU 20.12 « Gros œuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité »
– NF DTU 43.1 « Étanchéité des toitures-terrasses et toitures inclinées avec éléments porteurs en maçonnerie »
– NF DTU 43.3 « Mise en œuvre des toitures en tôles d’acier nervurées avec revêtement d’étanchéité »
– NF DTU 43.4 « Toitures en éléments porteurs en bois et panneaux dérivés du bois avec revêtements d’étanchéité »
– NF DTU 43.5 « Réfection des ouvrages d’étanchéité des toitures-terrasses ou inclinés »
– Règles Professionnelles Etanchéité sous protection lourde
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
