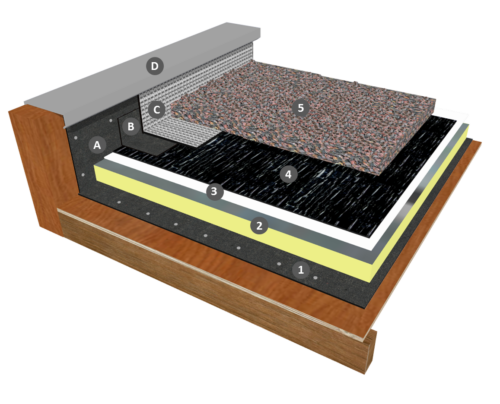

Monocouche thermosoudable en indépendance sous protection gravillon avec isolation en climat de montagne

DEVIS DESCRIPTIF N°02TICM014

TOITURE-TERRASSE INACCESSIBLES ISOLÉES SOUS PROTECTION GRAVILLON

EN CLIMAT DE MONTAGNE AVEC REVÊTEMENTS MONOUCOUCHES BITUMINEUX SBS EN

INDÉPENDANCE SUR ÉLÉMENT PORTEUR EN BOIS ET DÉRIVES

ÉLEMENT PORTEUR

Les supports panneaux bois et à base de bois conformes à la NF DTU 43.4 « Toitures en éléments porteurs en bois et panneaux à base de bois avec revêtements d’étanchéité », aux Recommandations professionnelles RAGE « Isolation thermique des sous-faces des toitures chaudes à élément porteur en bois relevant du NF DTU 43.4 » ou faisant l’objet d’un Avis Technique ou d’un Document Technique d’Application pour l’emploi en élément porteur d’un complexe d’étanchéité.

Les supports panneaux bois à usage structural (CLT) et planchers à caissons en bois, à usage structural faisant l’objet d’un Avis Technique ou d’un Document Technique d’Application visant l’emploi en toiture-terrasse. Les destinations et protections sont spécifiques au procédé et sont mentionnées dans l’Avis Technique / Document Technique d’Application du CLT ou du plancher caisson en bois, ou conformes au e-Cahier du CSTB 3814.

– Panneaux à base de bois uniquement, avec le pontage des joints de panneaux en IKO DUO FUSION AR/F ou IKO RLV ALU/F de 20 cm de largeur sur les joints, la face aluminium ou ardoisée sur le support en évitant les joints de panneaux. L’application d’un EIF n’est pas obligatoire.

PARE VAPEUR

L’écran pare-vapeur est constitué par, sur les locaux à faible ou moyenne hygrométrie uniquement :

– Une feuille à base de liant bitumineux élastomère SBS, armée d’un voile de verre d’épaisseur minimale 2,5mm, type IKO VAP, cloué et joints soudés ou en pose libre, joint soudé avec en périphérie de la toiture et autour des émergences, le pare-vapeur est soudé en plein sur EIF sur 50 cm minimum.

Sur panneaux uniquement avec pontages des joints de panneaux :

– Une feuille à base de liant bitumineux élastomère SBS, armée d’un voile de verre d’épaisseur minimale 2,5mm, type IKO VAP, soudé en plein.

• Une feuille de bitume modifié SBS d’épaisseur 2 mm avec sous-face auto-adhésive, type IKO VAP STICK ou IKO VAP STICK ALU.

ISOLATION THERMIQUE

Panneaux de perlite fibrée, de polyisocyanurate ou de laine minérale nue, bénéficiant d’un Avis Technique pour une mise en œuvre sous protection lourde meuble et uniquement si la fiche produit de l’isolant établie selon les Règles Professionnelles « Isolants supports d’étanchéité en indépendance sous protection lourde » de juillet 2024 admet cette destination.

Les panneaux sont mis en œuvre selon les prescriptions de leur Document Technique d’Application particulier.

ÉTANCHEITE EN PARTIE COURANTE

L’étanchéité en partie courante est constituée par :

– Un écran d’indépendance en voile de verre 100 g/m², type VOILECRAN 100, déroulé à sec, joints à recouvrements de 10 cm libres, si indiqué dans le DTA de l’isolant.

– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur nominale 4,0 mm, type IKO MONO FORUM F/F ou IKO MONO FORUM F/G ou IKO MONO FORUM GL F/F, soudée en plein, à joints de 10 cm (longitudinaux) et de 15 cm (transversaux) soudés.

PROTECTION EN PARTIE COURANTE

La protection est constituée par une couche de granulats courants 5/25, roulés ou concassés de 0,06 m d’épaisseur minimale ou 0.04 m + porte-neige. Le lestage est obligatoire, sur 2 m au droit des rives, pour les bâtiments de plus de 28 m situés en Région de Vent II, site exposé et au-delà.

RELEVÉS D’ETANCHEITÉ

L’étanchéité des relevés est constituée par :

–  Une feuille de bitume élastomère SBS, d’épaisseur minimale 3,5 mm, type IKO EQUERRE ou IKO RLV AR/F, à l’envers, clouée à raison d’un clou à large tête, tous les 0,33 m en quinconce sur toute la surface. Les joints sont soudés

– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE, soudée en plein, avec talon de 10 cm minimum sur la première couche.

– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.

– NF DTU 43.4 « Toitures en éléments porteurs en bois et panneaux dérivés du bois avec revêtements d’étanchéité »
– Règles Professionnelles Etanchéité sous protection lourde
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
– Recommandations professionnelles RAGE – Isolation en sous-face des toitures chaudes à élément porteur en bois relevant du NF DTU 43.4.
– e-Cahier du CSTB 3814 Étanchéité de toitures terrasses sur élément porteur en panneaux structural bois faisant l’objet d’un Avis Technique ou d’un Document Technique d’Application relevant de l’une des deux familles : – Panneau bois à usage structurel mur et plancher, – Plancher à caisson en bois.
– Guide des toitures terrasses et toitures avec revêtements d’étanchéité en climat de montagne (Cahier du CSTB n°2267-2 de Septembre 1988)
