Monocouche thermosoudable sous protection gravillon sans isolation en climat de montagne
Procédé :
RÈGLES PROFESSIONNELLES ÉTANCHÉITÉ SOUS PROTECTION LOURDE
Élément porteur :
Maçonnerie (Pente 1 à 5 %)

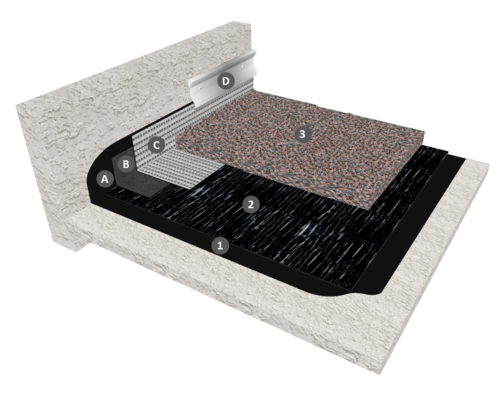

Partie courante : Classement F5 I5 T4
1 : IKOpro Primaire bitume Adérosol SR
2 : IKO MONO FORUM F/F ou IKO MONO FORUM F/G ou IKO MONO FORUM GL F/F (si pente de 1% doublage des joints avec IKO MONO FORUM JOINT)
3 : Gravillons 6 cm (ou 4 cm + porte-neige)
Relevé :
A : IKOpro Primaire bitume Adérosol SR
B : IKO EQUERRE
C : IKO RLV ALU/F
D : Dispositif d’écartement des eaux de ruissellement
DEVIS DESCRIPTIF N°02TICM001
TOITURE-TERRASSE INACCESSIBLES NON ISOLÉES SOUS PROTECTION GRAVILLON
EN CLIMAT DE MONTAGNE AVEC REVÊTEMENT MONOCOUCHE BITUMINEUX SBS
EN ADHÉRENCE SUR ÉLÉMENTS PORTEURS EN MACONNERIE
ÉLEMENT PORTEUR
Éléments porteurs en maçonnerie conformes à la NF DTU 20.12 et NF DTU 43.1, et non traditionnels bénéficiant d’un Document Technique d’Application favorable pour cet emploi.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur nominale 4,0 mm, type IKO MONO FORUM F/F ou IKO MONO FORUM F/G ou IKO MONO FORUM GL F/F, à joints de 10 cm (longitudinaux) et de 15 cm (transversaux) soudés.
Dans le cas de pente de 1%, les recouvrements seront pontés par un IKO MONO FORUM JOINT.
PROTECTION EN PARTIE COURANTE
La protection est constituée par une couche de granulats courants 5/25, roulés ou concassés de 0,06 m d’épaisseur minimale ou de 0.04 mm + porte-neige.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Une imprégnation bitumineuse à froid, type IKOpro Primaire Bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
Devis descriptif
DEVIS DESCRIPTIF N°02TICM001
TOITURE-TERRASSE INACCESSIBLES NON ISOLÉES SOUS PROTECTION GRAVILLON
EN CLIMAT DE MONTAGNE AVEC REVÊTEMENT MONOCOUCHE BITUMINEUX SBS
EN ADHÉRENCE SUR ÉLÉMENTS PORTEURS EN MACONNERIE
ÉLEMENT PORTEUR
Éléments porteurs en maçonnerie conformes à la NF DTU 20.12 et NF DTU 43.1, et non traditionnels bénéficiant d’un Document Technique d’Application favorable pour cet emploi.
ÉTANCHEITE EN PARTIE COURANTE
L’étanchéité en partie courante est constituée par :
– Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur nominale 4,0 mm, type IKO MONO FORUM F/F ou IKO MONO FORUM F/G ou IKO MONO FORUM GL F/F, à joints de 10 cm (longitudinaux) et de 15 cm (transversaux) soudés.
Dans le cas de pente de 1%, les recouvrements seront pontés par un IKO MONO FORUM JOINT.
PROTECTION EN PARTIE COURANTE
La protection est constituée par une couche de granulats courants 5/25, roulés ou concassés de 0,06 m d’épaisseur minimale ou de 0.04 mm + porte-neige.
RELEVÉS D’ETANCHEITÉ
L’étanchéité des relevés est constituée par :
– Une imprégnation bitumineuse à froid, type IKOpro Primaire Bitume Adérosol SR ou IKOpro Primaire ECOL’eau.
– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, soudée en plein, avec talon de 10 cm minimum sur la première couche.
– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.
Autres documents
– NF DTU 20.12 « Gros-œuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité »
– NF DTU 43.1 « Travaux d’étanchéité des toitures terrasses avec éléments porteurs en maçonnerie »
– NF DTU 43.11 « Travaux de bâtiment – Étanchéité des toitures-terrasses et toitures inclinées avec éléments porteurs en maçonnerie en climat de montagne »
– Guide des toitures terrasses et toitures avec revêtements d’étanchéité en climat de montagne (Cahier du CSTB n°2267-2 de Septembre 1988)
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
– Règles Professionnelles Etanchéité sous protection lourde
