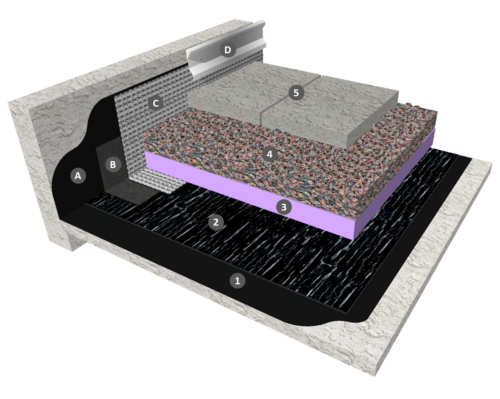

Terrasses techniques ou à zones techniques avec monocouche thermosoudable en adhérence avec protection par dalettes sur granulats, cas de l’isolation inversée en climat de montagne

DEVIS DESCRIPTIF N° 02TTCM001

TERRASSES TECHNIQUES OU À ZONES TECHNIQUES EN CLIMAT DE MONTAGNE

AVEC PROTECTION PAR DALLES BÉTONS SUR GRANULATS SUR ISOLATION INVERSÉE

ET REVÊTEMENTS MONOCOUCHES BITUMINEUX SBS EN ADHÉRENCE

SUR ÉLEMENT PORTEUR EN MACONNERIE

ÉLEMENT PORTEUR
Éléments porteurs en maçonnerie conforme aux NF DTU 20.12, NF DTU 43.1, NF DTU 43.11.

ÉTANCHEITE EN PARTIE COURANTE

L’étanchéité en partie courante est constituée par :

–Un enduit d’imprégnation à froid, type IKOpro Primaire bitume Adérosol SR ou IKOpro Primaire ECOL’eau.

– Une feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur nominale 4,0 mm, type IKO MONO FORUM F/F ou IKO MONO FORUM F/G ou IKO MONO FORUM GL F/F, à joints de 10 cm (longitudinaux) et de 15 cm (transversaux) soudés.

Dans le cas de pente de 1% les recouvrements seront pontés par un IKO MONO FORUM JOINT ou IKO DUO FUSION G/F.

ISOLATION THERMIQUE

Les isolants en polystyrène extrudé (XPS) en pose inversée sont mis en œuvre selon leur Document Technique d’Application.

Les panneaux isolants admis et leur protection sont mis en œuvre selon les prescriptions des Règles Professionnelles « Isolation inversée de toiture-terrasse » de juin 2021 qui précise :
– La nature de l’écran de séparation éventuel entre le revêtement et l’isolant. Est admis l’écran IKO FILTRE 170. En climat de plaine, il n’est pas nécessaire si le revêtement est auto-protégé et/ou si la protection est en dalles sur plots. Il est obligatoire en climat de montagne.

– Les caractéristiques de la protection (dalles en bois et dalles céramiques exclues).
– La pression admise au niveau de l’isolant (se reporter à la Fiche Technique conforme aux Règles Professionnelles « Isolation inversée de toiture-terrasse » de juin 2021 du panneau isolant et certifié ACERMI pour les spécifications prévues par ces règles.

PROTECTION EN PARTIE COURANTE

La protection est constituée par une couche de granulats courants 5/25, roulés ou concassés de 0,06 m d’épaisseur minimale ou de 0.04 mm + porte-neige et dalles bétons posées.

RELEVÉS D’ETANCHEITÉ

L’étanchéité des relevés est constituée par :

– Une imprégnation bitumineuse à froid, type IKOpro Primaire Bitume Adérosol SR ou IKOpro Primaire ECOL’eau.

– Une première couche en feuille d’étanchéité à base de liant bitume élastomère SBS, armée d’un non-tissé polyester, d’épaisseur minimale 3,5 mm, type IKO EQUERRE 100, soudée en plein, avec talon de 10 cm minimum sur la première couche.

– Une couche de finition en feuille d’étanchéité à base de liant bitume élastomèrique SBS, armée d’un composite grille de verre/polyester, d’épaisseur minimale 3,5 mm, avec autoprotection par feuille d’aluminium, type IKO RLV ALU/F, ou avec autoprotection par feuille d’aluminium et surfaçage par paillettes d’ardoise, type IKO RLV ALU AR/F ou IKO RLV ALU PLUS AR/F, soudée en plein, avec talon de 15 cm minimum sur la seconde couche.

– NF DTU 20.12 « Gros œuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité »
– NF DTU 43.1 « Étanchéité des toitures-terrasses et toitures inclinées avec éléments porteurs en maçonnerie »
– NF DTU 43.11 « Étanchéité des toitures-terrasses et toitures inclinées avec éléments porteurs en maçonnerie en climat de montagne
– Guide des toitures terrasses et toitures avec revêtements d’étanchéité en climat de montagne (Cahier du CSTB n°2267-2 de Septembre 1988)
– NF P84-354 : Classement F.I.T. des étanchéités de toitures
– Règles Professionnelles Etanchéité sous protection lourde
– Règles Professionnelles Isolation inversée de toiture-terrasse
– Règles Professionnelles Isolants supports d’étanchéité en indépendance sous protection lourde
